RB2508 Çapraz Makaralı Rulmanların Rijitlik ve Yük Kapasitesi Avantajlarını Anlamak
Mühendislik Zorlukları: Kısıtlama Altında Hassasiyet
Modern robotik sistemler bir mühendislik paradoksuyla karşı karşıyadır: Tasarımcılar, karmaşık, çok yönlü yükleri eşzamanlı olarak yönetirken, giderek daha da daralan alanlarda benzeri görülmemiş bir hassasiyet elde etmelidir. Üretim, montaj ve hassas görevlerde çalışan endüstriyel robotlar, değişken yükleme koşullarında bile mikron düzeyinde tekrarlanabilirliği koruyan bağlantılara ihtiyaç duyar. Bu zorluk, rulman teknolojisindeki yenilikleri, özellikle birden fazla yük taşıma fonksiyonunu tek, yerden tasarruf sağlayan bileşenlerde birleştiren çözümlere doğru yönlendirmiştir.
RB2508 rulman çapraz makaralı rulman tasarımında bir atılımı temsil etmektedir. 25 milimetre delik, 41 milimetre dış çap ve 8 milimetre genişlik boyutlarıyla bu kompakt bileşen, çok daha büyük geleneksel rulman çözümlerini aşan sağlamlık ve yük kapasitesi özellikleri sunar. Bu performans avantajının teknik temellerini anlamak, yeni nesil robotik sistemler tasarlayan mühendisler için çok önemlidir.
Bu kapsamlı inceleme, RB2508'in üstün performansının ardındaki mühendislik ilkelerini, birden fazla eksende yük taşıma yeteneklerini ve gelişmiş robotik uygulamalara pratik entegrasyonunu araştırıyor. Çapraz makara geometrisini ve ön yükleme mekanizmalarını analiz ederek bu rulmanın neden zorlu endüstriyel ortamlar için tercih edilen çözüm haline geldiğini ortaya koyuyoruz.
Çapraz Makaralı Rulman Geometrisi: Üstün Sertliğin Temeli
Çapraz Silindir Yapılandırmasını Anlamak
Geleneksel bilyalı rulmanlar, dairesel yuvarlanma yollarında düzenlenmiş küresel yuvarlanma elemanlarını kullanır ve her bir bilya ile yuvarlanma yolu yüzeyi arasında nokta teması oluşturur. Bu geometri, ağırlıklı olarak tek yönlü yüklemeye sahip uygulamalar için yeterli olsa da, aynı anda birleşik radyal, eksenel ve moment yüklerine maruz kaldığında doğal sınırlamalar sergiler. Nokta teması, gerilimi küçük alanlarda yoğunlaştırarak yük kapasitesini sınırlandırır ve yük altında rulman uyumluluğuna katkıda bulunur.
Çapraz makaralı rulmanlar bu mimariyi temel olarak yeniden tasarlıyor. Çapraz makaralı rulmanlarda, dairesel yataklardaki küresel elemanlar yerine, aynı yatak bileziği içindeki bitişik makaralara 90 derecelik açılarla konumlandırılan silindirik yuvarlanma elemanları kullanılır. Bu dikey düzenleme, her bir silindirin yuvarlanma yoluna bir nokta yerine uzatılmış bir yüzey boyunca temas ettiği çoklu hat-temas arayüzleri oluşturur.
Hat Temas Avantajları: Gerilme Dağılımı ve Yük Kapasitesi
line contact geometry delivers several critical performance advantages:
- Genişletilmiş temas alanları boyunca yük dağıtımı, en yüksek gerilim konsantrasyonlarını azaltır ve kompakt zarflar içinde daha yüksek yük kapasitesi sağlar
- Çok yönlü yük kabulü, tek rulmanın iki dikey eksendeki radyal yükleri, eksenel yükleri ve moment yüklerini aynı anda karşılamasını sağlar
- Azalan temas gerilimi, rulman yorulma ömrünü uzatır; bu özellikle yüksek çevrimli robotik uygulamalar için önemlidir
- Geliştirilmiş sertlik tepkisi, hassas konumlandırma doğruluğu için kritik olan yük altında sapmayı en aza indirir
Özellikle RB2508 için bu hat teması konfigürasyonu, 25 milimetre delikli çapraz makaralı rulmanın, önemli ölçüde daha büyük geleneksel rulman düzenlemeleri gerektiren yük büyüklüklerini güvenilir bir şekilde yönetebileceği anlamına gelir. Üç ayrı rulman tipi (radyal bilyalı rulman, itme bilyalı rulman ve moment yükü destek rulmanı) gerektirebilecek tipik bir endüstriyel robot bilek düzeneği, tek bir RB2508 ünitesinde birleştirilebilir.
Preload Mechanism: Eliminating Clearance, Maximizing Stiffness
Hassas dereceli çapraz makaralı rulmanların ayırt edici özelliği entegre ön yükleme sistemidir. Standart rulmanlar ölçülebilir bir boşlukla çalışır; bu, yuvarlanma elemanları ile yuvarlanma yolları arasında, rulmanın sıkışmadan çalışmasına olanak tanıyan küçük bir boşluktur. Tipik olarak onlarca mikrometreyle ölçülen bu açıklık, doğal bir uyumluluk yaratır. Bir robot eklemi yüke maruz kaldığında, yük yönünde yeniden oturmadan önce dönen elemanlar ve yuvarlanma yolları birbirinden ayrıldığından rulman hafifçe sapar.
RB2508 preload mechanism eliminates this deflection source through spring-based compression forces. Wave springs or disc springs integrated into the bearing outer ring apply controlled compressive force, maintaining constant contact between all rolling elements and both inner and outer raceways regardless of load direction. This preload creates a fundamentally rigid structure where bearing stiffness approaches that of a solid metal ring rather than a mechanical assembly.
preload force in RB2508 bearings typically ranges from 400 to 600 Newtons, optimized to provide maximum rigidity without inducing excessive friction or accelerated wear. This preload value represents a carefully engineered balance: insufficient preload allows unwanted clearance and reduced stiffness; excessive preload generates unnecessary friction, heat, and lubricant degradation.
Yük Kapasitesi Analizi: Çoklu Eksenlerde RB2508 Performansını Anlamak
Dinamik Yük Değerleri ve Uygulama İçeriği
Rulman yük kapasitesi, dinamik yük değerleri (bir rulmanın yorulma dökülmesi başlamadan önce bir milyon dönüşü tamamlayacağı yük büyüklüğü) aracılığıyla tanımlanır. RB2508 teknik özellikleri, çok yönlü kapasitesini yansıtan birden fazla dinamik yük değerini içerir:
| Yük Yönü | Dinamik Derecelendirme (Newton) | Tipik Uygulama İçeriği |
|---|---|---|
| Radyal Yük | 3.500 | Yatak eksenine dik |
| Eksenel Yük | 1.980 | Yatak ekseni boyunca |
| Moment Yükü | 180 nm | Eğilme veya bükülme momenti |
Pratik Yük Büyüklüğü Bağlamı
Bu derecelendirmeleri bağlamsallaştırmak için: Bilek ekleminden 500 milimetre uzanan 5 kilogramlık işbirlikçi bir robot kolu, kol yatay olarak uzadığında eklem yatağında yaklaşık 25 Newton metrelik bir moment yükü oluşturur. RB2508'in 180 Newton metrelik moment kapasitesi, bu yükün 7 katı kadar bir güvenlik faktörü sağlar; bu, dinamik hızlanma kuvvetleri, darbe yüklemesi ve takım değişiklikleri için önemli bir marjdır. Bu olağanüstü moment kapasitesi, çapraz makaralı rulmanları eşdeğer boyuttaki tüm geleneksel rulman türlerinden ayırır.
dynamic load ratings assume operation at 100 RPM. Robot joints typically operate at 20-80 RPM during normal motion profiles, reducing bearing stress compared to the rating basis. This speed margin translates to extended bearing life in practical applications. A bearing selected for 3,500 Newton dynamic load at 100 RPM will reliably handle the same load at 40 RPM for substantially longer operational life.
Birleşik Yük Senaryoları: RB2508 Avantajı
Robot eklem yüklemesi nadiren saf radyal kuvvet, saf eksenel kuvvet veya saf momentten oluşur. Bunun yerine, eklemler birden fazla eksende eş zamanlı yüklemeye maruz kalır. Eklem merkez hattından kaydırılmış bir nesneyle yatay bir kolu destekleyen bir robot omuz eklemini düşünün:
- Kol ağırlığı ve taşıma yükünden kaynaklanan radyal yük, kol eksenine dik olarak aşağı doğru kuvvet oluşturur
- Takım değişikliklerinden ve dikey yük konumlandırma değişikliklerinden kaynaklanan eksenel yük
- Mafsal ekseni ile yükün ağırlık merkezi arasındaki ofset mesafesinden itibaren moment yükü
Tek bir RB2508 rulman, tasarım kapsamı dahilinde üç yük bileşeninin tamamını barındırır. Geleneksel çözümler genellikle karmaşık yuva konfigürasyonlarında düzenlenmiş birden fazla rulman seti gerektirir. RB2508'in çapraz silindir mimarisi, entegre çapraz eleman düzenlemesi yoluyla birleşik yükleri kabul ederek harici yük dağıtım mekanizmalarına olan ihtiyacı ortadan kaldırır.
Sertlik: RB2508 Performansını Ölçmek ve Anlamak
Rulman Sertliği: Hassas Mühendislik Parametresi
Rulman uygulamalarındaki sertlik, sertlik, yani uygulanan yük altında sapmaya karşı direnç olarak ölçülür. Sertlik matematiksel olarak yükün sapmaya bölünmesiyle ifade edilir ve mikrometre başına Newton birimiyle ölçülür. Daha yüksek sertliğe sahip bir rulman, yük altında konumu daha hassas bir şekilde koruyarak sapmaya karşı direnç gösterir.
RB2508's stiffness characteristics vary by load direction. Typical values include:
- Radyal sertlik: yaklaşık 50-70 N/mikrometre (ön yükleme ayarına bağlı olarak)
- Eksenel sertlik: yaklaşık 30-50 N/mikrometre
- Moment sertliği: yaklaşık 15-20 nm/miliradyan
se stiffness values represent a 4-8 times improvement over equivalent-sized ball bearings, and a 2-3 times improvement over larger tapered roller bearing sets. This stiffness advantage translates directly to precision: a robot joint equipped with an RB2508 bearing exhibits positional repeatability within plus or minus 0.1 millimeters, compared to plus or minus 0.4 millimeters for conventional bearing solutions in similar size classes.
Sıcaklık Kararlılığı ve Ön Yük Tutarlılığı
Rulman sertliği sıcaklığa bağlıdır. Rulman sıcaklığı arttıkça yağlayıcının viskozitesi düşer ve yay ön yükleme kuvvetleri azalır, bu da genel sertliği azaltır. RB2508'in yay tabanlı ön yükleme mekanizması bu bozulmayı en aza indirecek şekilde tasarlanmıştır. Rulmanın dış bileziğindeki dalga yayları, son derece düşük termal genleşme katsayılarına sahip malzemeler için seçilir ve eksi 10 ile artı 80 santigrat derece arasındaki rulman çalışma aralığında ön yük kuvvetini artı veya eksi yüzde 5 dahilinde tutar.
Bu termal stabilite, bir robot ekleminin ister serin sabah başlatma koşullarında çalışırken, ister yüksek rulman sıcaklıkları oluşturan uzun süreli yüksek görev döngüsü çalışmasından sonra tutarlı hassasiyeti korumasını sağlar. Geleneksel rulmanlar, sıcaklık aralıkları arasında daha fazla sertlik değişimine maruz kalır, bu da uzun çalışma oturumları sırasında konumsal kaymaya neden olur; bu, RB2508'in ön yükleme tasarımıyla ortadan kaldırılan kritik bir sınırlamadır.
Üretim Mükemmelliği: RB2508 Üstün Performansa Nasıl Ulaşıyor?
Hassas Üretim: Hammaddeden Bitmiş Rulmanlara
UKL Rulman İmalatı Co, Ltd Hassas rulman çözümlerinde uzmanlaşmış entegre bir sanayi ve ticaret kuruluşu olan (Wuxi), RB2508 spesifikasyonlarını karşılayan rulmanlar üretmek için gereken kapsamlı üretim sürecini gösteriyor. Araştırma, geliştirme, üretim ve satışı birleştiren profesyonel bir rulman fabrikası olarak UKL'nin yaklaşımı, modern çapraz makaralı rulman üretiminin talep ettiği üretim titizliğine örnek teşkil etmektedir.
RB2508 manufacturing journey begins with material selection. Through-hardened bearing steel is specified for both rolling elements and raceways, ensuring consistent hardness throughout the component cross-section. This material choice prevents subsurface fatigue cracking that compromises bearings where hardness varies between surface and interior regions. Surface treatments including precision grinding achieve roughness values below 0.2 micrometers, reducing friction and extending bearing life.
Çapraz makaralı rulmanlara yönelik üretim süreçleri olağanüstü hassasiyet gerektirir. Tam rulman üretim sırası şunları içerir:
- Malzeme yapısını oluşturmak ve iç gerilimleri azaltmak için ham madde dövme ve tavlama
- Başlangıç dış ve delik çaplarını artı veya eksi 0,5 milimetre toleranslar dahilinde belirleyen tornalama işlemleri
- Malzemeleri belirtilen sertliğe getiren ısıl işlem döngüleri (RB2508 bileşenleri için genellikle 60-65 HRC)
- Artı veya eksi 0,01 milimetre tolerans dahilinde nihai boyutlara ve 0,15 mikrometrenin altında yüzey kalitesine ulaşan hassas taşlama işlemleri
- Özel fikstür ve kalite doğrulaması gerektiren çapraz silindir yerleştirme ve ön yükleme yayı entegrasyonu
- Her aşamada hassas ölçümle rulman bileşenlerinin otomatik montajı
Kalite Güvencesi: Performans Spesifikasyonlarının Doğrulanması
Modern kalite sistemlerini kullanan rulman üretim tesisleri, çoklu denetim ve test protokolleri aracılığıyla RB2508 performansını doğrular. Her rulman aşağıdaki işlemlerden geçer:
- Deliğin, dış çapın ve genişliğin belirtilen toleranslar dahilinde doğrulanması için hassas ölçüm ekipmanı kullanılarak boyutsal inceleme
- Rulman halkalarının mükemmel şekilde eşmerkezli olmasını sağlayan yuvarlaklık ve salgı ölçümü, hassas uygulamalar için kritik öneme sahiptir
- Yay mekanizmalarının belirtilen sıkıştırma kuvvetlerini sağladığını doğrulayan ön yük kuvveti ölçümü
- Performansı tehlikeye atabilecek üretim hatalarını tespit etmek için yük altında gürültü ve titreşim testleri
- rmal cycling tests simulating temperature variations encountered in field applications
UKL'nin 200'den fazla vasıflı profesyonelden oluşan tamamen modernize edilmiş üretim üssü, tüm üretim sürecini tek tesis kontrolü altında kapsamaktadır. Bu dikey entegrasyon tutarlılık, izlenebilirlik ve spesifikasyon gereksinimlerine hızlı yanıt verilmesini sağlar. Sevk edilen her rulman, boyut, ön yük ve performans spesifikasyonlarına uygunluğu doğrulayan belgeler taşır.
RB Serisi ve RU Serisi: Tasarım Farkını Anlamak
RB2508: Dış Halka Ön Yükleme Mimarisi
RB2508 belongs to the RB series family, characterized by preload mechanisms integrated into the bearing outer ring. Wave springs or disc springs compressed between the outer ring and bearing housing apply compressive force that maintains contact between crossed rollers and outer-ring raceways. This architecture offers several distinct advantages for robot joint applications:
- Dış halka ön yükü, kol ağırlığını ve taşıma yüklerini desteklemek için gerekli olan mükemmel radyal sertlik özelliklerini sağlar
- Dış halkaya ön yükleme yayı entegrasyonu, iç halka ön yükleme şemalarına kıyasla gövde tasarımı gereksinimlerini basitleştirir
- Dikkatli yay malzemesi seçimi sayesinde öngörülebilir ön yükleme özellikleri termal döngüler boyunca sabit kalır
- Robot bağlantı düzeneklerine entegrasyon sırasında gövde toleransı ayarlamalarına erişilebilirlik
RU Serisi: İç Halka Ön Yükleme Mimarisi
RU series employs preload mechanisms integrated into the bearing inner ring. Preload springs compressed between the inner ring and the bearing housing apply compressive force to inner-ring elements. This alternative approach provides:
- Maksimum dış çap kompaktlığı, dış halka alanının ciddi şekilde kısıtlandığı uygulamalar için avantajlıdır
- Özel uygulamalarda benzersiz muhafaza düzenlemelerine olanak tanıyan iç halka montaj konfigürasyonu
- Belirli moment yükünün hakim olduğu uygulamalara uygun alternatif yük dağıtım özellikleri
Seçim Kılavuzu: Robot Ortak Uygulamaları için RB2508
Standart endüstriyel robot bağlantıları, işbirlikçi robot düzenekleri ve hassas konumlandırma uygulamaları için RB serisi (RB2508 dahil) genellikle RU serisi alternatiflerinden daha iyi performans gösterir. RB rulmanlarının dış halka ön yükleme mimarisi, kol yapılarını ve yükleri desteklemek için kritik gereksinim olan üstün radyal sağlamlık sağlar. RU serisi, farklı yük dağıtım gereksinimlerinin geçerli olduğu döner halka tasarımlarında ve özel döner tabla konfigürasyonlarında tercih edilen uygulama alanı bulur.
RB2508 çapraz makaralı rulman Kompakt 25x41x8 milimetrelik bir zarf içinde radyal yük kapasitesi, eksenel yük kapasitesi, moment yükü kapasitesi ve olağanüstü konumsal tekrarlanabilirlik gerektiren robot eklemleri için en uygun konfigürasyonu temsil eder.
Entegrasyon Tasarımı: RB2508 ile Robot Eklem Performansını Optimize Etme
Muhafaza Toleransı Gereksinimleri ve Hassas Uyum
Rulman performansı temel olarak yatak tasarım kalitesine bağlıdır. RB2508'in üstün sağlamlığı ve yük kapasitesi, yalnızca katı tolerans özelliklerini karşılayan muhafazalara entegre edildiğinde tam anlamıyla ortaya çıkar:
| Konut Özelliği | Tolerans Derecesi | Tipik Değer | Performans Etkisi |
|---|---|---|---|
| Dış Halka Deliği | H7 | 41 0,025mm | Sıkı uyum radyal hareketi önler |
| İç Halka Deliği | P5 | 25 -0,05 mm | Eş merkezliliği ve salgıyı korur |
| Dış Delik Salgısı | TIR 0,05 mm | Toplam Belirtilen Salgı | Rulman halkası eşmerkezliliğini sağlar |
| İç Delik Salgısı | TIR 0,03 mm | Toplam Belirtilen Salgı | Yuvarlanma elemanı dengesizliğini önler |
Yağlama Stratejisi: Çalışma Koşullarında Performansın Sürdürülebilirliği
RB2508's preload design creates relatively low friction compared to conventional bearings, but demands precise lubrication management. Robot joint applications typically employ one of two lubrication approaches:
Yağ-Hava Yağlama Sistemleri: Basınçlı hava, kontrollü aralıklarla hassas yağ damlacıklarını yatağın içine taşır. Bu yaklaşım rulman sürtünmesini en aza indirir, tutarlı sıcaklığı korur ve rulman servis ömrünü uzatır. Yağ-hava sistemleri, termal yönetimin kritik olduğu sürekli çalışma veya yüksek hızlı uygulamalara uygundur. Gresle yağlamaya kıyasla kurulum karmaşıklığı artar ancak performans avantajları, zorlu uygulamalar için ilave mühendislik çabasını haklı çıkarır.
Gres Bazlı Yağlama: Sızdırmaz yatak tasarımlarında, minimum bakımla uzun süreli yağlama sağlayan sentetik gres formülasyonları kullanılır. Gresle yağlama kurulumu kolaylaştırır ve orta hızlarda (300 RPM'nin altında) çalışan sızdırmaz robot bağlantı uygulamaları için uygundur. Takaslar arasında, yağlı sistemlerle karşılaştırıldığında biraz daha yüksek sürtünme ve buna karşılık gelen ısı üretimi yer alır.
rmal Management and Temperature Control
Ön yüklemeli rulmanlar, özellikle yüksek hızlarda, açıklığa dayalı tasarımlardan daha fazla ısı üretir. Etkili robot bağlantı tasarımı termal yönetim stratejilerini içerir:
- Yüksek ısı iletkenliğine sahip alüminyum gövde malzemeleri, yatağın ürettiği ısıyı bağlantı aksamından uzaklaştırır
- Sirkülasyon kanalları, yüksek performanslı uygulamalarda soğutma yağını yatak bölgesine yönlendirir
- Entegre sensörler aracılığıyla sıcaklık izleme, performans düşüşünden önce kontrol sistemlerini anormal termal koşullara karşı uyarır
- Çalışma hızı ayarlama protokolleri, yatak sıcaklığının tasarlanan eşikleri aşması durumunda hızı azaltır
RB2508 maintains full performance specifications up to plus 80 degrees Celsius, with controlled performance degradation between 80 and 100 degrees Celsius. Most robot applications maintain bearing temperatures in the 40-65 degree Celsius range through proper thermal design.
Karşılaştırmalı Analiz: RB2508 ve Alternatif Rulman Çözümleri
RB2508'in teknik avantajlarını göstermek için, temel parametrelerdeki performansını geleneksel rulman alternatifleriyle karşılaştırmak, çapraz makara seçimine yönelik mühendislik durumunu ortaya koyuyor:
| Performans Parametresi | RB2508 | Çift Sıralı Top | Konik Rulo Seti |
|---|---|---|---|
| Radyal Sertlik | 60 N/mikron | 12 N/mikron | 25 N/mikron |
| Eksenel Sertlik | 40 N/mikron | 5 N/mikron | 8 N/mikron |
| Moment Kapasitesi | 180 nm | 20 Nm | 60 nm |
| Bileşen Sayısı | 1 | 2-3 | 3-6 |
| Dış Çap | 41mm | 47mm | 62 mm |
| Konumsal Tekrarlanabilirlik | 0,1 mm | 0,5 mm | 0,3 mm |
| Kurulum Karmaşıklığı | Düşük | Orta | Yüksek |
Bu karşılaştırma temel bir prensibi ortaya koyuyor: RB2508, birden fazla geleneksel rulman çözümünün performansını tek ve daha basit bir bileşende birleştiriyor. Radyal destek, eksenel konaklama ve moment yükü direnci gerektiren bir robot eklemi uygulamasında geleneksel olarak üç veya daha fazla rulman tipi kullanılır. RB2508 tek üniteli çözüm, tüm yük yönlerinde üstün performans sunarken montaj karmaşıklığını, maliyeti ve olası arıza noktalarını azaltır.

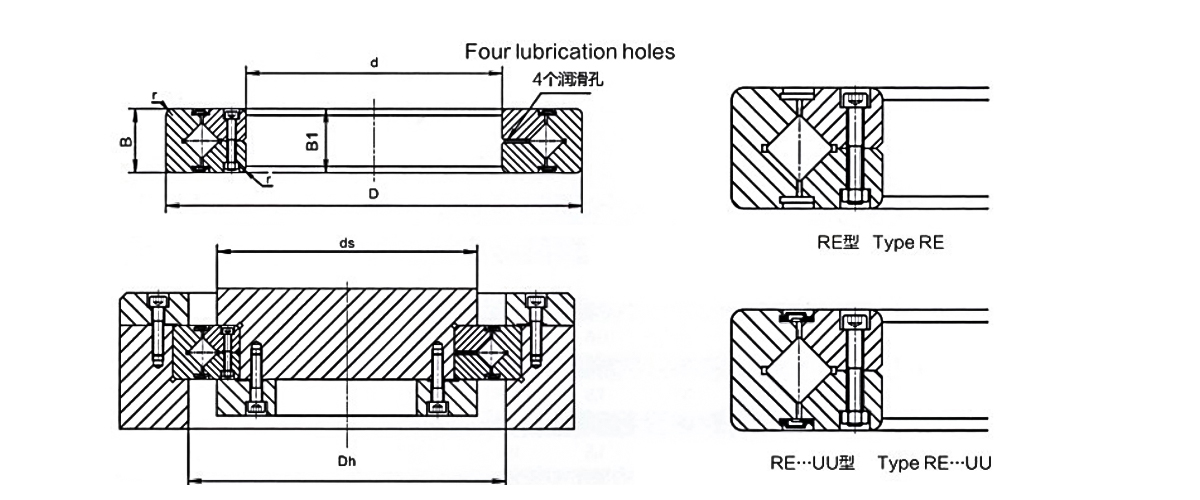

Teknik Mimari: RB2508 Tasarım Görselleştirme
Pratik Uygulamalar: RB2508'in Mükemmel Olduğu Yer
İşbirlikçi Robot Ortak Tasarımı
İnsan işçilerle birlikte çalışan işbirlikçi robotlar olağanüstü hassasiyet ve güvenilirlik gerektirir. RB2508'in kompakt profili ve yüksek moment kapasitesi güvenli, hassas bağlantı tasarımı sağlar. Tipik bir işbirlikçi robot omuz düzeneği, üst kol yapısını desteklemek ve aynı zamanda takım değişikliklerine ve dinamik yük salınımlarına uyum sağlamak için bir RB2508 rulmanını entegre eder. Rulmanın düşük boşluklu tasarımı, tutucu konumlandırma görevlerinde tekrarlanabilirlik sağlarken, ön yükleme mekanizması, uzun çalışma vardiyaları sırasında termal değişimler karşısında istikrarlı çalışmayı garanti eder.
Endüstriyel Robot Bilek Düzeneği Entegrasyonu
Modern robot bilekleri, ultra kompakt düzeneklerde birden fazla dönme ekseni (yuvarlanma, eğim, yalpalama) kullanır. Her bilek ekseni çapraz makaralı rulman desteğinden yararlanır. RB2508 terazisi birçok endüstriyel robot konfigürasyonundaki dönüş ve eğim eksenleri için idealdir. Rulmanın ek destek bileşenleri olmadan moment yüklerini kabul edebilme yeteneği, hassas kaynak, montaj ve işleme uygulamaları için gerekli olan takım merkez noktası doğruluğunu 0,1 milimetre içinde koruyan bilek yuvası tasarımlarına olanak tanır.
Cerrahi ve Medikal Robotik
Cerrahi robotik sistemler olağanüstü hassasiyet ve güvenilirlik gerektirir. Mafsal yatakları, sürekli sterilizasyon döngülerine ve yüksek ivmeli hareket profillerine dayanırken, 0,05 milimetrelik konum doğruluğunu korumalıdır. RB2508'in sağlamlığı ve termal kararlılığı bu zorlu gereksinimler için idealdir. Yatağın düşük boşluğu, eklem sapması nedeniyle oluşan doku travmasını ortadan kaldırırken, termal döngülerdeki tutarlı performansı, tekrarlanan sterilizasyon prosedürleriyle güvenilirliği sağlar.
Paketleme ve Malzeme Taşıma Otomasyonu
Dakikada 100 devirle çalışan yüksek hızlı alma ve yerleştirme robotları, mafsal yataklarını ciddi dinamik gerilime maruz bırakır. RB2508'in ön yükleme mekanizması ve hat temas geometrisi, darbe yüklerini bilyalı rulmanlara göre daha etkili şekilde dağıtarak rulman ömrünü uzatır. Rulmanın moment kapasitesi, vakumlu tutucu kurulumlarının karakteristik özelliği olan dengeleme yüklerini karşılarken, sağlamlığı da üretim vardiyası boyunca tutarlı yerleştirme doğruluğu sağlar.
Bakım ve Hizmet Ömrü: RB2508 Güvenilirliğini Optimize Etme
En İyi Kurulum Uygulamaları
Doğru kurulum, rulman performansını ve servis ömrünü doğrudan etkiler. Kritik kurulum protokolleri şunları içerir:
- Rulman kurulumundan önce yatak deliği çapının ve yüzey kaplamasının belirtilen toleransları karşıladığını doğrulayın
- Sökme veya takma sırasında iç bileziğin hasar görmesini önlemek için çapraz makaralı rulmanlar için tasarlanmış hassas rulman çektirmelerini kullanın
- Montajı kolaylaştırmak ve aşınmayı önlemek için rulman deliği yüzeyine hafif makine yağı uygulayın
- Rulman bileşenlerini sırayla monte edin ve montaj süreci boyunca hizalamayı koruyun
- Yay mekanizmalarından gelen basınç yükünün uygun olduğunu doğrulamak için kurulumdan sonra ön yük kuvvetini doğrulayın
Alıştırma Süresi ve Termal Stabilizasyon
Yeni robot kurulumları kontrollü alıştırma prosedürlerinden yararlanır. İlk 8-10 çalışma saati boyunca robotların yüzde 50 nominal yükte çalıştırılması, rulman bileşenlerinin düzgün şekilde yerleşmesine ve termal değişimlerin stabil hale gelmesine olanak tanır. Bu dönemde sıcaklık artışı genellikle ilk 3-4 saat içinde meydana gelir. İlk 40 çalışma saatindeki kademeli yük ve hız artışları, rulmanın servis ömrünü uzatır ve optimum performans sağlar.
Durum İzleme Stratejileri
Modern robot platformları, sıcaklık ve titreşim sensörlerini kullanan rulman durumu izleme sistemlerini giderek daha fazla bir araya getiriyor. Bunlar, hizmet ömrünü uzatan ve beklenmeyen arızaları önleyen öngörücü bakımı mümkün kılar:
- Rulman sıcaklığı izleme, yağlama bozulmasını veya ön yük kaybını erken tespit eder
- Titreşim frekansı analizi, yıkıcı bir arıza öncesinde yuvarlanma elemanının aşınmasını tanımlar
- Konumsal tekrarlanabilirlik eğilimi, rulman uyumluluğunun zaman içinde arttığını ortaya koyuyor
- Yağ veya gres analizi oksidasyon ve kirlilik seviyelerini izler
Hizmet Ömrü Beklentileri
Bakımı iyi yapılan RB2508 rulmanları, değiştirme gerekmeden önce genellikle 10.000-15.000 çalışma saati boyunca hizmet sağlar. Bu, rulmanın üstün yük taşıma kapasitesi dikkate alındığında, geleneksel rulman çözümlerine göre önemli bir hizmet ömrü avantajını temsil etmektedir. Hafif hizmet uygulamalarında servis ömrü 20.000 saate kadar uzayabilir. Büyük bir arızadan önce önleyici rulman değişimi, muhafaza yüzeylerinde ikincil hasarı önleyerek toplam onarım maliyetlerini ve sistem aksama süresini azaltır.
Sıkça Sorulan Sorular
S1: Robot eklem uygulamalarında çapraz makaralı rulmanları bilyalı rulmanlardan üstün kılan şey nedir?
Çapraz makaralı rulmanlar, bilyalı rulmanlardaki nokta temasıyla karşılaştırıldığında, yuvarlanma elemanları ve yuvarlanma yolları arasında hat teması kullanır. Bu geometri, yükleri daha geniş yüzey alanlarına dağıtarak eşdeğer boyuttaki zarflarda daha yüksek sağlamlık ve yük kapasitesi sağlar. Ek olarak, çapraz makaralı rulmanlar aynı anda radyal, eksenel ve moment yüklerini kabul ederek tek mafsallı düzeneklerde birden fazla rulman tipine olan ihtiyacı ortadan kaldırır.
S2: Ön yükleme, hassas robot uygulamalarında rulman performansını nasıl artırır?
Ön yükleme, yuvarlanma elemanları ve yuvarlanma yolları arasında sürekli teması koruyarak iç boşluğu ortadan kaldırır. Bu tasarım, boşlukları ortadan kaldırır ve yatak sertliğini önemli ölçüde artırarak modern robotların talep ettiği hassas tekrarlanabilirliği sağlar. Ön yük ayrıca termal genleşme ve büzülmeye rağmen tutarlı sıkıştırma kuvvetini koruyan yay mekanizmalarını kullanarak sıcaklık değişimlerinde rulman çalışmasını stabilize eder.
S3: Sürekli robot işletiminde bir RB2508 rulmanının tipik hizmet ömrü nedir?
Bakımı iyi yapılan RB2508 rulmanları, değiştirilmeye ihtiyaç duymadan önce genellikle 10.000-15.000 çalışma saati sunar. Servis ömrü, gerçek yük koşullarına, çalışma hızına, sıcaklık yönetimine ve yağlama bakımının titizliğine bağlı olarak değişir. Hafif hizmet uygulamaları 20.000 saate ulaşabilirken, aşırı hizmet uygulamaları 8.000 saatten sonra değiştirilmesi gerekebilir.
S4: RB2508 rulmanları, geleneksel rulmanlar kullanılarak mevcut robot tasarımlarına uyarlanabilir mi?
Çoğu durumda evet. RB2508'in kompakt 25x41x8 milimetre profili, dış bilezik deliği için yatak toleranslarının H7 özelliklerine göre ayarlanabildiği durumlarda genellikle doğrudan değişime olanak sağlar. Ancak önemli ölçüde artan yatak sertliği, kontrol istikrarsızlığını önlemek için servo kontrol cihazının ayarlanmasını gerektirebilir. Uygulamadan önce ayrıntılı boyut analizi ve dinamik simülasyonu içeren uyumluluk değerlendirmesi önerilir.
S5: Yüksek hizmet robotu uygulamalarında RB2508 rulmanları için en iyi yağlama yaklaşımı hangisidir?
Sürekli çalışan uygulamalarda kontrollü aralıklarla hassas yağ damlacıkları sağlayan yağ-hava yağlama sistemleri tercih edilir. Bu yaklaşım sürtünmeyi en aza indirir, optimum yatak sıcaklığını korur ve gresle yağlamaya kıyasla servis ömrünü uzatır. Gres bazlı sistemler, orta düzeyde görev döngülerine ve daha düşük hız gereksinimlerine sahip sızdırmaz uygulamalara uygundur ve performansın bir kısmını basitleştirilmiş bakımla değiştirir.
S6: RB2508'in moment yükü kapasitesi geleneksel rulman çözümleriyle karşılaştırıldığında nasıldır?
RB2508 provides approximately 180 Newton-meters moment capacity, substantially exceeding equivalent-sized conventional bearing solutions. Tapered roller bearing sets of similar outer diameter typically provide 60 Newton-meters, while ball bearing configurations provide only 15-20 Newton-meters. This moment-load advantage is critical for handling off-axis payloads in robot gripper and tool-mounting applications.
S7: Optimum RB2508 performansı için hangi muhafaza toleransı özellikleri kritik öneme sahiptir?
outer ring housing bore requires H7 tolerance to ensure tight fit preventing radial movement. The inner ring bore demands P5 or better tolerance class to maintain concentricity. Surface runout should not exceed 0.05 millimeters on outer surfaces and 0.03 millimeters on inner surfaces. These precision requirements ensure that bearing rigidity advantages are fully realized in the assembled joint.
S8: Farklı yük gereksinimleri için RB2508 rulman çeşitleri mevcut mu?
Evet, üreticiler hafif hizmet uygulamaları için daha küçük ve hafif çeşitlerden, ağır endüstriyel kullanıma yönelik daha büyük, yüksek kapasiteli ünitelere kadar uzanan çapraz makaralı rulman serileri sunmaktadır. RB2508, kompakt alanda dengeli radyal, eksenel ve moment yükü kapasitesi gerektiren robot uygulamaları için optimize edilmiştir. Daha küçük varyantlar (RB2006) hafif işbirlikçi robotlara uygundur, daha büyük varyantlar ise daha ağır endüstriyel kollara uygundur.
S9: Sıcaklık, RB2508 rulman performansını ve servis ömrünü nasıl etkiler?
Standart RB2508 rulmanlar eksi 10 ila artı 80 santigrat derece arasında tam performans özelliklerini korur. 80 derecenin üzerinde yağlayıcının viskozitesi azalır ve ön yük yay kuvveti azalır, bu da sertliği azaltır ve aşınma oranlarını artırır. Muhafaza tasarımı ve soğutma sistemleri yoluyla etkili termal yönetim, yatak sıcaklığını optimum 40-65 santigrat derece aralığında tutarak hizmet ömrünü ve performans tutarlılığını maksimuma çıkarır.
S10: RB2508'in performansı, hafif hizmet ve aşırı hizmet robot uygulamaları arasında nasıl karşılaştırılır?
RB2508 excels in both application categories. In light-duty collaborative robot arms, the bearing's low friction and exceptional repeatability enable precise gripper control. In extreme-duty high-speed pick-and-place systems, the bearing's preload and line-contact geometry absorb dynamic impact loads effectively, extending service life compared to conventional bearings. The single bearing solution's versatility across duty-cycle ranges makes it an ideal standardized component for diverse robot platforms.
