Ağır hizmet makine mühendisliğinde eş zamanlı radyal ve yüksek eksenel yükleri yönetme yeteneği çok önemlidir. Konik Makaralı Rulmanlar bu amaç için özel olarak tasarlanmıştır. Benzersiz konik geometrileri, makaraların ve yuvarlanma yollarının yatak ekseninde ortak bir tepe noktasında buluşmasını sağlayarak gerçek bir yuvarlanma hareketi ve yüksek yük taşıma kapasitesi sağlar.
Lider olarak Çin'de rulman fabrikası ve rulman imalat şirketi , UKL Rulman İmalatı Co., Ltd. (Wuxi) hassas mühendislik gerektiren konik çözümlerde uzmanlaşmıştır. Bazı kullanıcılar "konik makaralı bilyalı rulman" diye arama yaparken, bunların teknik olarak makaralı rulmanlar —en zorlu küresel endüstriler için üstün hat teması ve sağlamlık sağlamak üzere bilyeler yerine konik makaralar kullanılıyor.
Konik Tasarımın Mekaniği
Konik Makaralı Rulmanın tasarımı birbirine bağlı dört bileşenden oluşur: iç halka (koni), dış halka (kap), konik makaralar ve kafes.
- Birleşik Yük Kapasitesi: Standart bilyalı rulmanlardan farklı olarak konik tasarım, bu rulmanların ağır radyal ve eksenel yükleri aynı anda desteklemesine olanak tanır.
- Ayarlanabilirlik: Montaj sırasında konik makaralı rulmanlar, performansı optimize etmek ve sistem sağlamlığını artırmak için belirli bir açıklığa veya ön yüke ayarlanabilir.
- Düşük Sürtünme: UKL'nin hassas şekilde tasarlanmış silindir başlıkları ve yuvarlanma yolu kaplamaları, silindirlerin koninin büyük nervürü tarafından doğru bir şekilde yönlendirilmesini sağlayarak ısı ve sürtünmeyi en aza indirir.
Teknik Konfigürasyonlar ve Tasarım Çeşitleri
UKL, çeşitli uluslararası standartları karşılamak için metrik ve inç boyutları da dahil olmak üzere çok çeşitli konik makaralı rulmanlar üretmektedir.
| Tür | Yapılandırma | En İyisi | Sanayi Kullanımı |

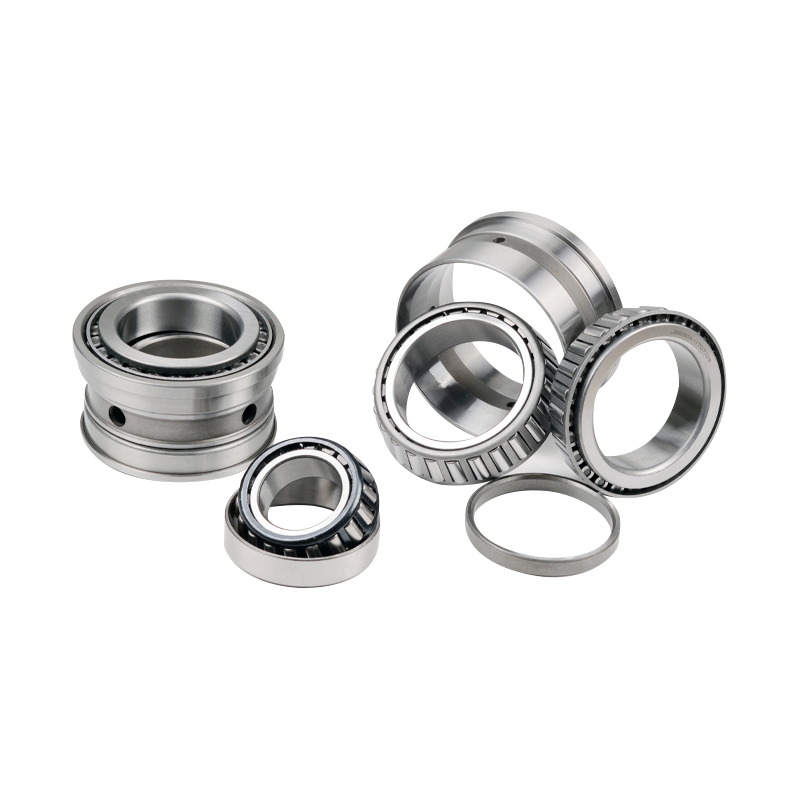

| Tek Sıra | Bir fincan ve bir koni | Tek yönde birleşik yükler | Otomotiv tekerlekleri, Şanzımanlar |
| Eşleşen Çiftler | İki adet tek sıralı rulman | Ağır çift yönlü eksenel yükler | Takım tezgahı milleri, Pinyonlar |

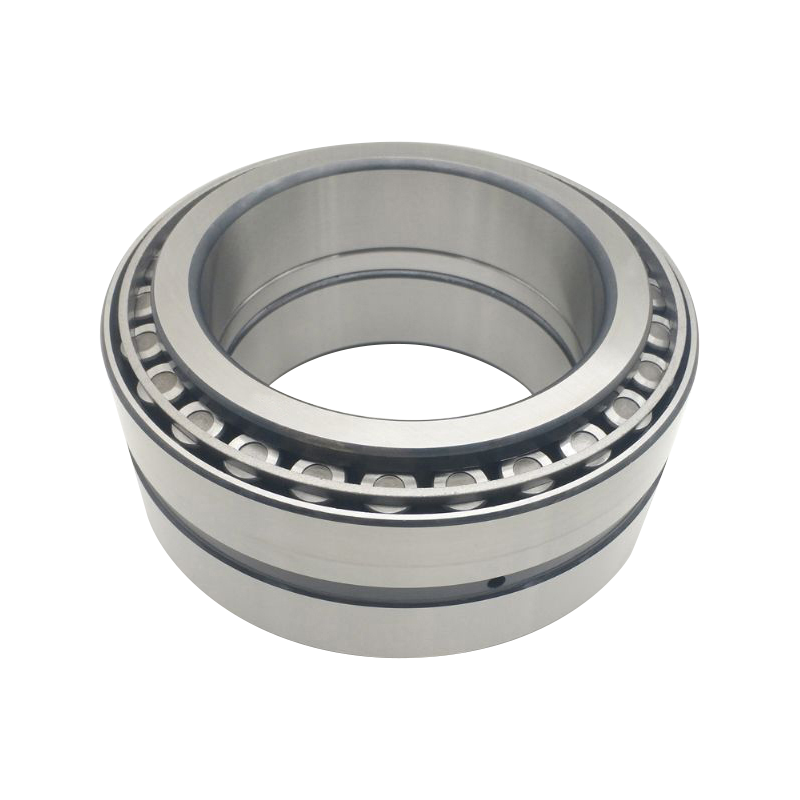

| Çift Sıralı | Bir çift fincan / iki koni | Yüksek radyal sertlik ve çift yönlü eksenel | Madencilik ekipmanları, Vinçler |

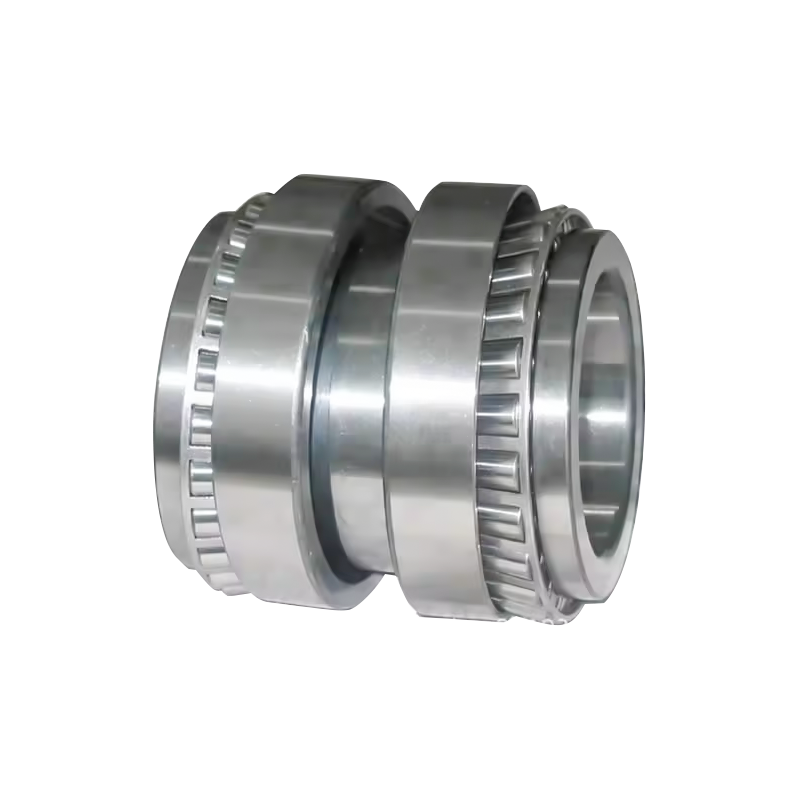

| Dört Sıralı | Entegre ağır hizmet ünitesi | Aşırı radyal yükler | Haddehaneler, Ağır makineler |
UKL Avantajı: Çin'de Hassas Üretim
2020 yılındaki kuruluşumuzdan bu yana, UKL Rulman İmalatı Co, Ltd üzerinde birleşti 15 yıllık OEM/ODM ihracat tecrübesi Birinci sınıf rulman çözümleri sunmak için tamamen modernize edilmiş bir üretim üssü ile.
1. Birinci Sınıf Malzemeler ve Dövme Mükemmelliği
Konik makaralı rulmanların güvenilirliği çelikle başlar. Yüksek saflıkta, vakumla gazı giderilmiş rulman çeliği kullanıyoruz. Entegremiz dövme ve tavlama Süreç, otomotiv aktarma organları ve endüstriyel dişli kutuları gibi yüksek stresli uygulamalarda yorulmayı önlemek için kritik olan yoğun, tekdüze bir tane yapısı sağlar.
2. Dayanıklılık için Özel Isıl İşlem
Konik rulmanlar genellikle zorlu, döküntü dolu ortamlarda çalışır. UKL gelişmiş personel kullanıyor ısıl işlem Yüzey sertliği ile çekirdek dayanıklılığı arasında mükemmel dengeyi sağlayacak teknikler. Bu "sertleştirme" yaklaşımı, rulmanlarımızın şok yüklere ve yüzeydeki morarmalara kırılgan bir hasar olmadan dayanabilmesini sağlar.
3. Yüksek Hassasiyetli Taşlama ve Profil Oluşturma
Silindir uçlarında gerilim yoğunlaşmasını önlemek amacıyla UKL, CNC taşlama kullanarak taçlandırılmış veya logaritmik profil hem silindirlerde hem de yuvarlanma yollarında. Bu, eşit bir yük dağılımı sağlar ve hafif mil kaçıklığı durumlarında rulman ömrünü uzatır.
4. Küresel Standartlar ve Esnek Hizmet
Avrupa, Asya, Afrika ve Orta Doğu'daki pazarlara hizmet vererek, hem metrik hem de inç boyutunda rulmanlar sunuyoruz. P6, P5 veya P4 hassas kaliteleri . 200 profesyonelden oluşan ekibimiz, standart dışı taleplere ve OEM gereksinimlerine hızlı bir şekilde yanıt vermemize olanak tanıyan esnek, özelleştirilmiş hizmetler sunmaktadır.
Küresel Endüstrilerdeki Uygulamalar
Yüksek performanslı konik makaralı rulmanlarımız aşağıdakiler için güvenilir seçimdir:
- Otomotiv: Diferansiyel ve şanzıman sistemleri ve ağır hizmet tipi tekerlek poyraları.
- İnşaat ve Madencilik: Nihai tahrikler, palet makaraları ve dişli kutusu redüktörleri.
- Tarım: Traktörler ve biçerdöverler için şanzımanlar ve tekerlek grupları.
- Endüstriyel Redüktörler: Üretim tesislerinde yüksek torklu, yüksek yüklü şaftların desteklenmesi.
Sıkça Sorulan Sorular (SSS)
1. "Konik makaralı bilyalı rulman" ile Konik Makaralı Rulman arasında bir fark var mı?
"Konik makaralı bilyalı rulman" terimi yaygın bir yanlış isimdir. Teknik açıdan “bilyalı rulmanlar” küresel elemanları kullanır, oysa Konik Makaralı Rulmanlar konik silindirler kullanın. Makara tasarımı, hat teması sağladığı ve nokta temaslı bilyalı rulmanlara göre çok daha yüksek yük kapasitesi ve sağlamlık sunduğu için ağır iş uygulamaları için üstündür.
2. Konik Makaralı Rulmanlar neden genellikle çift olarak monte edilir?
Tek sıralı konik makaralı rulman yalnızca tek yöndeki eksenel yükleri destekleyebilir. Bunları çiftler halinde (Sırt Sırta veya Yüz Yüze) monte ederek, her iki yönden gelen eksenel yükleri kaldırabilir ve şaft için son derece yüksek dönme stabilitesi sağlayabilirler.
3. UKL konik rulmanlarının hassasiyetini nasıl sağlıyor?
Her UKL rulmanı sıkı otomatik montaj ve testlerden geçer. Düzeneğin sıkı boyut toleranslarını karşıladığından emin olmak, müşterilerimize kurulum kolaylığı ve tutarlı ön yükleme sağlamak için kap içindeki koni ve silindirlerin "göze çarpan" yüksekliğini ölçüyoruz.
4. Konik Makaralı Rulmanlar yüksek hızlı uygulamalarda kullanılabilir mi?
Evet, ancak hassas yağlama ve ön yükleme ayarları gerektirirler. Yüksek hızlı uygulamalar için, merkezkaç kuvvetlerini ve ısı oluşumunu azaltmak üzere optimize edilmiş kafes tasarımlarına (işlenmiş pirinç veya güçlendirilmiş polimerler) sahip P5 veya P4 hassas kalitelerimizi öneriyoruz.
5. UKL İnç Boyutunda Konik Makaralı Rulmanlar sunuyor mu?
Kesinlikle. Birçok üretici yalnızca metrik boyutlara odaklanırken, 15 yıllık ihracat tecrübemiz geniş bir ürün kataloğu oluşturmamıza olanak sağladı. İnç serisi rulmanlar ABD, İngiltere ve emperyalist standartlara uygun diğer pazarlardan gelen makineleri desteklemek için.
