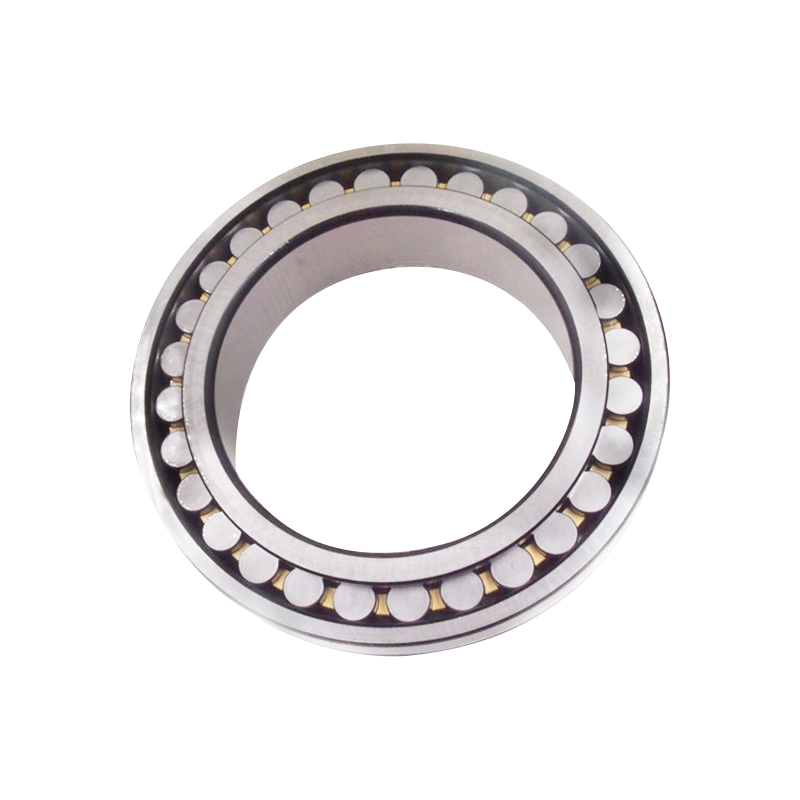

Alanın sınırlı olduğu ancak radyal kuvvet gereksinimlerinin çok fazla olduğu yüksek yüklü endüstriyel uygulamalarda, Silindirik Makaralı Rulmanlar tercih edilen mühendislik çözümüdür. Standart bilyalı rulmanların aksine silindirik makaralar, yuvarlanma yolları ile doğrusal bir temas alanı sağlayarak ağır yükleri daha geniş bir yüzeye dağıtmalarına olanak tanır.
Prömiyer olarak Çin'de rulman fabrikası ve rulman imalat şirketi , UKL Rulman İmalatı Co., Ltd. (Wuxi) hassas mühendislik gerektiren silindirik çözümlerde uzmanlaşmıştır. Küresel endüstri liderleri için üstün sağlamlık ve daha uzun hizmet ömrü sunan yüksek perfveyamanslı bileşenler sağlamaya odaklanıyoruz.
Uzmanlık: Tam Tamamlayıcı Silindirik Makaralı Rulmanlar
Birçok silindirik rulman, makaraları ayırmak için bir kafes kullanır. tam kapsamlı silindirik makaralı rulmanlar kafessiz olarak tasarlanmıştır. Mevcut alana mümkün olan maksimum sayıda makarayı dahil ederek bu rulmanlar mümkün olan en yüksek radyal yük taşıma kapasitesine ulaşır.
“Tam Tamamlayıcı” tasarım aşağıdakiler için gereklidir:
- Aşırı Yük Gereksinimleri: Kafesli bir rulmanın ağırlık altında arızalanacağı uygulamalar için idealdir.
- Yavaş-Orta Hızlar: Ağır hizmet tipi salınım hareketi veya yüksek torklu, düşük devirli dişli kutuları için mükemmeldir.
- Yüksek Sertlik: Silindirlerin yoğun düzeni, yük altında elastik deformasyonu en aza indirir.
Teknik Konfigürasyonlar ve Tasarım Çeşitleri
UKL, belirli yönlü yük ihtiyaçlarını karşılamak için kaburga konfigürasyonlarına ve makara düzenlemelerine göre kategorize edilmiş çok çeşitli silindirik makaralı rulmanlar üretmektedir.
| Rulman Tipi | Yapılandırma | Eksenel Yük Kapasitesi | Anahtar Uygulama |
| NU Serisi | Dışta iki kaburga var, içte kaburga yok | Yalnızca Radyal | Sabit olmayan yatak konumları |
| NJ Serisi | Dışta iki nervür, içte bir nervür | Tek yönlü eksenel | Yarı konumlu şaft desteği |
| NUP Serisi | Dışta iki nervür, içte sabit gevşek nervür | Çift yönlü eksenel | Rulman konumlarının bulunması |
| Tam Tamamlama (NCF/NNC) | Kafes yok, maksimum silindir | Ultra Yüksek Radyal | Vinçler, kasnaklar ve ağır vinçler |
UKL Avantajı: Wuxi'de Hassas Mühendislik
Şu tarihte: UKL Rulman İmalatı Co, Ltd , yüksek hacimli üretim ile butik hassasiyet arasındaki boşluğu kapatıyoruz. Wuxi tesisimiz, Avrupa, Asya ve Orta Doğu'daki müşterilerimizin ihtiyaç duyduğu "olağanüstü yüksek güvenilirlik taleplerini" karşılayan silindirik silindirler üretmek üzere optimize edilmiştir.
1. Gelişmiş Logaritmik Makaralı Profiller
Silindirik rulmanlarda erken arızanın yaygın bir nedeni olan "kenar gerilimini" önlemek için UKL, logaritmik profil silindirlerimiz için. Bu hassas taşlanmış eğrilik, hafif hizalama bozukluklarında bile gerilimin tüm silindir uzunluğu boyunca eşit şekilde dağıtılmasını sağlayarak rulmanın ömrünü önemli ölçüde artırır.
2. Boyutsal Kararlılık için Özel Isıl İşlem
Tam tamamlayıcı rulmanlar, kafesli versiyonlara göre daha fazla iç sürtünme üretir. Buna karşı koymak için UKL özel bir uygulama uyguluyor ısıl işlem ve tavlama işlemi . Bu, rulmanlarımızın boyutsal olarak stabil kalmasını ve yüksek çalışma sıcaklıklarında bile yüksek sertliklerini korumasını sağlar.
3. 15 Yıllık OEM/ODM Özelleştirmesi
Her endüstriyel zorluk benzersizdir. Bizim gücümüzden yararlanarak 15 yıllık ihracat tecrübesi , esnek ve özelleştirilmiş hizmetler sunuyoruz. İster bir deniz vinci için standart dışı bir NCF tasarımına ister bir CNC iş mili için yüksek hassasiyetli bir NUP rulmana ihtiyacınız olsun, 200 profesyonelden oluşan ekibimiz açıklıkları, kaplamaları ve boyutları tam çizim spesifikasyonlarınıza göre ayarlayabilir.
4. Entegre Kalite Güvencesi
Başlangıçtan itibaren dövme ve tornalama finale otomatik montaj , her adım izlenir. Tam donanımlı rulmanlarımız, P5 veya P4 hassasiyet standartlarını karşıladıklarından emin olmak için radyal boşluk ve yüzey kalitesi açısından %100 sıkı bir incelemeye tabi tutulur.
Küresel Endüstrilerdeki Uygulamalar
Silindirik Makaralı Rulmanlarımız, özellikle de tam tamamlayıcı tipler aşağıdaki konularda temel oluşturur:
- Malzeme Taşıma: Ağır hizmet tipi vinçler için makaralar, kasnaklar ve kaldırma tamburları.
- Güç İletimi: Planet dişli kutuları ve endüstriyel redüktörler.
- İnşaat Makineleri: Hidrolik pompalar ve ağır hizmet tipi araç şanzımanları.
- Çelik Üretimi: Sürekli döküm ve haddehaneler için destek silindirleri.
Sıkça Sorulan Sorular (SSS)
1. Kafesli rulman yerine neden "tam tamamlayıcı" silindirik makaralı rulman seçmeliyim?
Uygulamanız son derece yüksek radyal yükler ve sınırlı alan içeriyorsa, daha fazla makara içerdiğinden tam tamamlayıcı rulman daha üstündür. Ancak uygulamanız çok yüksek hızda dönüş gerektiriyorsa sürtünmeyi ve ısıyı azalttığı için kafesli rulman daha iyidir.
2. Tam tamamlayıcı silindirik makaralı rulmanlar her türlü eksenel yükü kaldırabilir mi?
Evet, aşağıdaki gibi belirli tasarımlar NCF or NNCF Serinin hem iç hem de dış bileziklerinde bulunan nervürler, şaftın konumlandırılmasına ve ağır radyal yüklerin yanı sıra bir veya her iki yöndeki eksenel yüklerin üstesinden gelinmesine olanak tanır.
3. UKL kafessiz rulmanlarda sürtünmeyi nasıl en aza indirir?
Tam komplemanlı rulmanlardaki makaralar birbirine sürtündüğü için bir süper bitirme işlemi silindir yüzeylerine uygulayın ve özel yağlama olukları uygulayın. Bu, sürtünme katsayısını azaltır ve tutarlı bir yağ filminin korunmasına yardımcı olur.
4. UKL ağır hizmet tipi silindirler için hangi malzemeleri kullanıyor?
Öncelikle yüksek saflıkta kullanıyoruz GCr15 (SAE 52100) çelik taşıyan. Olağanüstü büyük rulmanlar veya şok yüklü ortamlarda kullanılan rulmanlar için, rulmanın sert, aşınmaya dayanıklı bir yüzeye ve sağlam, darbe emici bir çekirdeğe sahip olmasını sağlamak amacıyla yüzeyi sertleştirilmiş çelik sağlayabiliriz.
5. UKL rulman seçimi konusunda teknik destek sağlıyor mu?
Kesinlikle. Entegre bir sanayi ve ticaret kuruluşu olarak mühendislerimiz yük hesaplamaları ve yaşam döngüsü tahminleri konusunda yardımcı olmaktadır. Makinenizin maksimum verimlilik ve minimum arıza süresiyle çalışmasını sağlamak için NU, NJ veya NUP konfigürasyonları arasında seçim yapmanıza yardımcı oluyoruz.
