3200 A-2ZTN9/MT33 Rulmanın Sağladıkları: Teknik Özellikler, Yükler ve Hız Sınırları

Çekirdek Boyutları ve Temel Özellikler

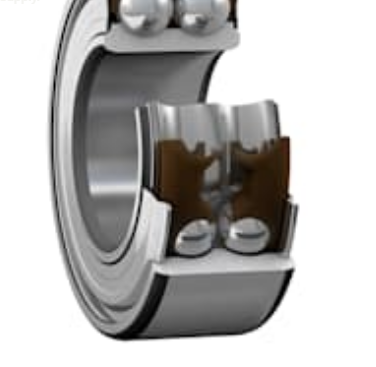

Her tasarım geometriyle başlar. 3200 A-2ZTN9/MT33, iki yük yolunu tek bir ünitede birleştirir. Düzeni, O tipi konfigürasyonda sırt sırta düzenlenmiş bir çift tek sıralı eğik bilyalı rulmana eşdeğerdir, ancak gözle görülür derecede daha az eksenel alan gerektirir. Aşağıdaki tablo mühendislerin ilk önce kontrol ettiği temel boyutsal verileri listelemektedir.

Deliğin, dış çapın ve genişliğin okunması

10 mm'lik delik ve 30 mm'lik dış çap, küçük dişli kutularına, pompa millerine ve motor uç muhafazalarına uygun kompakt bir zarfı tanımlar. 14 mm genişlik, arka arkaya çifti verimli kılan şeydir. Bir tasarımcı, iki rulmanın eksenel kapasitesini, tek sıralı bir üniteden yalnızca biraz daha geniş bir ayak izinde elde eder. Yaklaşık 0,051 kg'lık bir kütleye sahip olan rulman, çok az dönme ataletine katkıda bulunur; bu, şaftın sık sık hızlanıp yavaşladığı durumlarda önemlidir.

Filetolar ve basınç noktası mesafesi

Tablodaki iki değerin gözden kaçırılması kolaydır. 0,6 mm'lik minimum köşe boyutu, makiniste şaftın ve yatağın omuz köşelerinin ne kadar keskin olabileceğini anlatır. Bu değerden daha sıkı bir köşe, rulman bileziğinin omuza tam olarak oturmasını engeller, bu da yanlış hizalamaya ve aşınmaya neden olur. 16 mm'lik basınç noktası mesafesi, yükün eksen boyunca etkili bir şekilde etki ettiği yeri belirler. Mil üzerindeki moment yüklerini hesaplarken bunu kullanın, çünkü rulman ile uygulanan kuvvet arasındaki kaldıraç kolunu belirler.

Yük Değerleri ve Hız Limitleri

Yük ve hız verileri, bir rulmanın görev döngüsüne dayanıp dayanamayacağına karar verir. Yayınlanan derecelendirmeler aşağıdaki kartlarda özetlenmiştir ve ardından her derecelendirmenin pratikte ne anlama geldiğini açıklayan bir tablo yer almaktadır.

Statik ve dinamik kapasite

Dinamik değer, sürekli dönüşü yönetirken, statik değer, başlatma şokları, nakliye darbeleri veya yük altında makinenin durması sırasında rulmanı korur. Sık şok yüklemeli bir sistem öncelikle statik değere göre kontrol edilmelidir çünkü yuvarlanma yollarındaki kalıcı girinti geri döndürülemez. Yorulma sınırı, rulmanın yüzey yorgunluğu oluşmadan uzun süre çalışmasının beklendiği hafif yüklü aşamalar için yararlı bir referanstır.

Pratikte hız değerleri

Hız değerleri conta ve kafes tasarımı ile birlikte okunmalıdır. Rulmanın hem sürtünmeyi hem de ısıyı azaltan temassız korumalar ve hafif bir poliamid kafes kullanması nedeniyle 24.000 dev/dak'lık sınırlayıcı hıza ulaşılabilir. Özellikle yüksek ortam sıcaklıklarında çalışma hızını rahatça sınırın altında tutun, çünkü hızda üretilen ısı gres ömrünü kısaltır ve conta aşınmasını artırır.

Son Ek Kodunu Çözme

3200 A-2ZTN9/MT33 tanımı, tasarım konfigürasyonunun kısa bir açıklamasıdır. Her son ek öğesi, rulmanın nasıl davrandığına ilişkin size özel bir şeyler anlatır; bu nedenle kodun doğru okunması, maliyetli sipariş hatalarını önler.

İki kalkan tanımı benzer görünür ve sıklıkla karıştırılır. Temassız koruma küçük bir boşluk bırakır, dolayısıyla neredeyse hiç sürtünme yaratmaz ancak ince toza karşı sınırlı koruma sağlar. Temaslı conta daha iyi koruma sağlar ancak hızda daha fazla ısı üretir. 2Z son eki temassız bir tasarımı gösterdiği için rulman, hızın ana öncelik olduğu temiz, kapalı ortamlar için en uygunudur.

Gerçek Makinelerde Yapısal Avantajlar

Arka arkaya geometri

Sırt sırta düzenleme, çift sıralı tasarımın temel avantajıdır. İki sıra bilya tek bir halka setini paylaşır, böylece çift, şaftı merkezde tutarken her iki yöndeki radyal yükleri ve eksenel yükleri karşılar. Bu devrilme momenti direnci, dişlinin birbirine geçme konumu veya düzensiz itme kuvveti gören bir pompa pervanesi gibi şaftın sert kalması gereken durumlarda değerlidir.

İki ayrı tek sıralı rulmanın montajıyla karşılaştırıldığında entegre ünite, işleme karmaşıklığını azaltır. Muhafaza deliği ve omuzu yalnızca tek bir hassas yuvaya ihtiyaç duyar ve iki sıra arasındaki ön yük ilişkisi montajcı tarafından değil, imalat sırasında ayarlanır.

Yüksek hız yeteneği

Yüksek hız, ısı üretimine, yağlayıcı davranışına ve kafes stabilitesine bağlıdır. Temassız korumalar ve poliamid kafes kombinasyonu sürtünmeyi düşük tutar ve sabit gres yükü, aşırı doldurmadan kaynaklanan çalkalama kayıplarını önler. Bu nedenle tasarımcılar, mahfazanın ısıyı dağıtması ve çalışma hızının nominal limit dahilinde kalması koşuluyla, geleneksel hızların çok üzerinde çalışan şaftları hedefleyebilir.

Önceden yağlanmış tasarım

Rulman, halihazırda MT33 gresi takılı olarak gönderilir. Bu, montaj hattında ek bir yağlama adımına gerek olmadığından kurulumu basitleştirir ve yaygın bir kirlenme kaynağını ortadan kaldırır. Ömür boyu sızdırmaz uygulamalar için, yeniden yağlama portunun bulunmaması aynı zamanda makinedeki potansiyel sızıntı yollarının sayısını da azaltır.

Uygulama Alanları

Rulman, kompakt bir döner bölüm içerisinde radyal ve eksenel yükleri birlikte desteklemesi gereken makinelere uygundur. En yaygın uygulama alanları şunlardır:

• Pompalar: Çarktan gelen itme kuvvetinin kontrol edilmesi gereken endüstriyel pompalar ve su pompaları.
• Şanzımanlar: Şaft sertliğinin dişli ağ kalitesini etkilediği şanzımanlar ve redüktörler.
• Elektrik motorları: Yüksek hızda çalışan ve sabit şaft pozisyonuna ihtiyaç duyan motorlar ve jeneratörler.
• Endüstriyel makineler: Dar alanlarda birleşik yükleri taşıyan kompakt döner düzenekler.

Tedarikçi seçeneklerini aradığınızda, 3200 a-2ztn9/mt33 rulman Farklı contalara veya kafeslere sahip varyantlarla karışıklığı önlemek için boyutları ve son ek koduyla birlikte belirtilebilir.

Seçim Kılavuzu

Bu yatağın uygulamanıza uygun olup olmadığına karar vermek için aşağıdaki sırayı kullanın. Her adımda yukarıda tartışılan veriler kullanılır, böylece karar izlenebilir kalır.

1. Yük yönünü tanımlayın. Şok yükleri ve ters yükleri de içeren radyal ve eksenel yükleri ayrı ayrı ölçün. Eğer itme kuvveti her iki yönde de etki ediyorsa, çift sıralı tasarım güçlü bir adaydır.
2. Hızı sınıra göre kontrol edin. Çalışma hızını 24.000 dev/dak sınır hızıyla karşılaştırın ve sıcaklık artışı ve hız artışlarına karşı bir marj bırakın.
3. Contayı ve greslemeyi onaylayın. Ortam temiz olduğunda ve sıcaklık belirtilen aralıkta kaldığında temassız 2Z korumayı ve MT33 gresi kullanın.
4. Omuz geometrisini doğrulayın. Şaft ve yatak omuz yarıçaplarının en az 0,6 mm olduğunu ve 16 mm basınç noktası mesafesinin moment analiziyle eşleştiğini kontrol edin.
5. Statik kapasiteyi gözden geçirin. 4,3 kN statik değerinin en kötü şok veya durma yükünü kapsadığını doğrulayın.

Ortamda aşındırıcı toz veya yıkama suyu bulunuyorsa farklı bir conta tipi kullanmayı düşünün. Temassız koruma, açık veya zorlu ortamlar yerine kapalı makineler için tasarlanmıştır.

Kurulum, Yağlama ve Yaşam Döngüsü Planlama

Doğru kurulum, nominal performansı korur. Mili ve yatağı temizleyin, boyutları yayınlanmış değerlere göre kontrol edin ve oturma sırasında yükün bilyalardan geçmemesi için halkalara eşit şekilde bastırın. Contalara doğrudan çarpmaktan kaçının çünkü çelik kalkanın küçük bir deformasyonu bile hızla ısı üreten bir temas yaratabilir.

Rulman önceden yağlandığı için bakım planı düzenli yağlama yerine sıcaklık ve titreşime odaklanır. Hizmete alma sırasında muhafaza sıcaklığını takip edin ve hizmet başlangıcında titreşim seviyelerini kaydedin. Her iki değerde de kademeli bir artış genellikle erken aşınmaya veya yanlış hizalamaya işaret eder ve bu da arızadan önce düzeltici eylem yapılmasına olanak tanır. Makine istikrarlı ve temiz bir ortamda çalıştığında önceden doldurulmuş gres, ek yağlama gerektirmeden uzun servis aralıklarını destekleyebilir.
