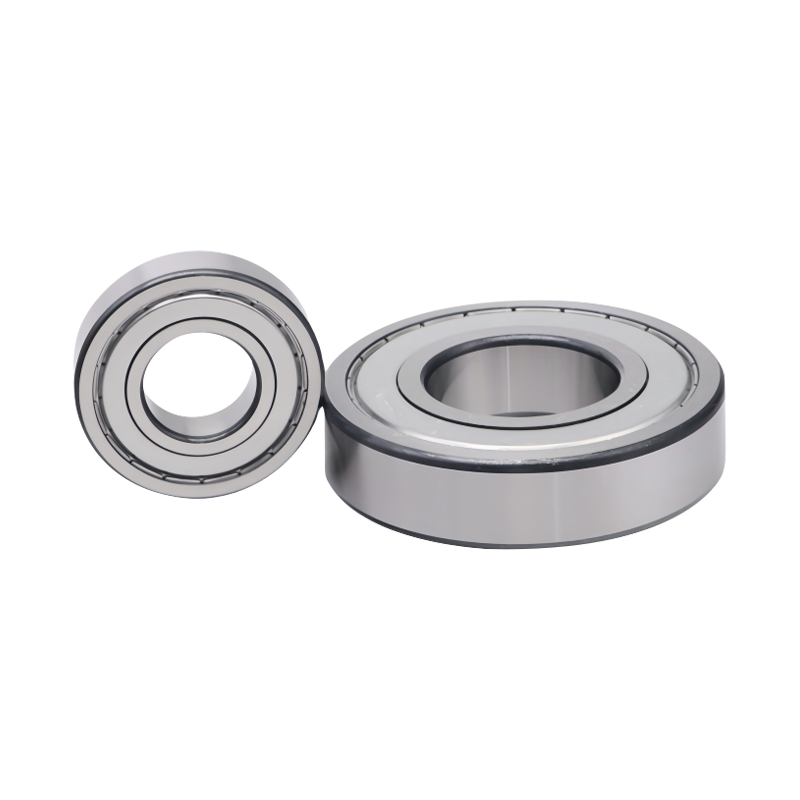

3200 A-2ZTN9/MT33 Çift Sıralı Eğik Bilyalı Rulmanlar

Name: 3200 A-2ZTN9/MT33 Çift Sıralı Eğik Bilyalı Rulmanlar
Rating: 5 (99 reviews)

Çift Sıralı Eğik Bilyalı Rulmanlar (DRACBB)Çift Sıralı Eğik Bilyalı Rulmanların (DRACBB) tasarımı iki tek sıralı eğik bilyalı rulmanlarla farklılaşır, ancak önemli ölçüde daha az eksenel yer kaplar. DRACBB, her iki yönde etki eden radyal yükleri ve eksenel yükleri karşılayabilir. Şaftın veya aralıkların çift yönlü eksenel yer değiştirmesini sınırlama özelliklerine sahiptir. 30°'lik tipik temas açısıyla son derece sağlam bir yatak düzeni sağlar ve devrilme anlarına dayanabilir.

Bize Ulaşın

ÖNCEKİ：Önceki ürün yok SONRAKİ：7200 BECBP Eğik Bilyalı Rulmanlar

Açıklama
Özellikler
Bize Ulaşın

Rulman Özellikleri
·Kompakt Eksenel Alan: Minimum eksenel alan gerektirir.
·Yerden Tasarruf Sağlayan Çözüm: Eksenel alanı sınırlı olduğu uygulamalar için uygundur; genellikle sırt sırtına düzenli olarak monte edilmiş iki tek sıralı eğik bilyalı rulmanın yeri yer alır.
·Birleşik Yük Kapasitesi: Her iki yönlü radyal yükleri ve eksenel yükleri karşılar.
·Moment Yük Kapasitesi: Devrilme anlarına dayanabilir.
· Sert Rulman Düzenlemesi: Yüksek sistem sertliği sağlar.

Temel Avantajlar
·Yüksek Sertlik ve Yük Kapasitesi: Tek sıralı eğimli bilyalı rulman kurulumu, kıyaslandığında önemli ölçüde daha yüksek verim sunar.
·Üçlü Yük Kapasitesi: Radyal yükleri, çift yönlü eksenel yükleri ve devrilme momentlerini aynı anda karşılama donanımına sahiptir.
·Yüksek Sertlik için İdeal: Yüksek aralıklı uygulamalar için son derece uygundur.

Uygulama Alanları (Uygulamalar)
·Otomotiv ön tekerlek göbeklerinde yaygın olarak kullanılır.
·Yağ pompaları, Roots üfleyiciler, hava kompresörleri.
·Çeşitli tipte bilgisayarlar/şanzımanlar.
·Takım tezgah değirmenleri.

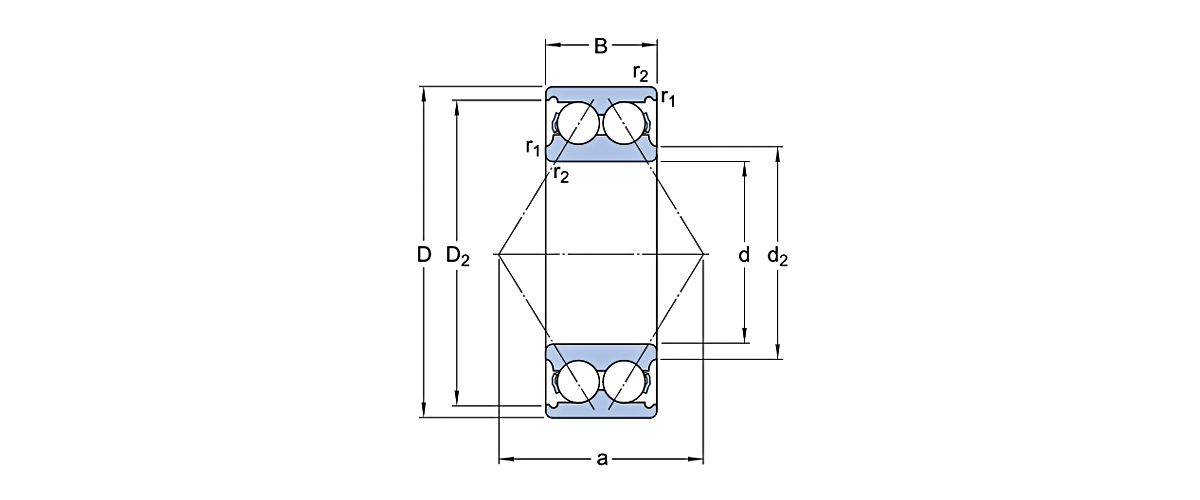

Temel boyutlar			Temel yük derecesi		Hız derecelendirmeleri		Kütle	Modeliiiiii
Temel boyutlar			Dinamik	statik	Referans Hızı	Hız sınırlaması	Kütle	Rulman Hayır.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[dev/dak]	[dev/dak]	[kg]	Rulman Hayır.
10	30	14	6.849	3.87	23400	21600	0.051	3200 A-2ZTN9/MT33 Rulman
10	30	14	6.849	3.87	23400	21600	0.051	3200 ATN9 Rulman
10	30	14	6.849	3.87		15300	0.051	3200 A-2RS1TN9/MT33 Rulman
12	32	15.9	9.09	5.04	21600	19800	0.058	3201 A-2ZTN9/MT33 Rulman
12	32	15.9	9.09	5.04	21600	19800	0.058	3201 ATN9 Rulman
12	32	15.9	9.09	5.04		13500	0.058	3201 A-2RS1TN9/MT33 Rulman
15	35	15.9	10.08	6.12	19800	16200	0.066	3202 A-2ZTN9/MT33 Rulman
15	35	15.9	10.08	6.12	19800	16200	0.066	3202 ATN9 Rulman
15	35	15.9	10.08	6.12		12600	0.066	3202 A-2RS1TN9/MT33 Rulman
15	42	19	13.59	8.37	16200	14400	0.13	3302 A-2Z Rulman
15	42	19	13.59	8.37	16200	14400	0.13	3302 A-2ZTN9/MT33 Rulman
15	42	19	13.59	8.37	16200	14400	0.13	3302 ATN9 Rulman
15	42	19	13.59	8.37		10800	0.13	3302 A-2RS1 Rulman
15	42	19	13.59	8.37		10800	0.13	3302 A-2RS1TN9/MT33 Rulman
17	40	17.5	12.87	7.92	17100	14400	0.096	3203 A-2ZTN9/MT33 Rulman
17	40	17.5	12.87	7.92	17100	14400	0.096	3203 ATN9 Rulman
17	40	17.5	12.87	7.92		10800	0.096	3203 A-2RS1TN9/MT33 Rulman
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 A-2Z Rulman
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 A-2ZTN9/MT33 Rulman
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 ATN9 Rulman
17	47	22.2	19.44	11.43		9900	0.18	3303 A-2RS1 Rulman
17	47	22.2	19.44	11.43		9900	0.18	3303 A-2RS1TN9/MT33 Rulman
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 Bir Rulman
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 A-2Z Rulman
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 A-2ZTN9/MT33 Rulman
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 ATN9 Rulman
20	47	20.6	18.36	11.61		9000	0.16	3204 A-2RS1 Rulman
20	47	20.6	18.36	11.61		9000	0.16	3204 A-2RS1TN9/MT33 Rulman
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 Bir Rulman
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 A-2Z Rulman

Temel boyutlar			Temel yük derecesi		Hız derecelendirmeleri		Kütle	Modeliiiiii
Temel boyutlar			Dinamik	statik	Referans Hızı	Hız sınırlaması	Kütle	Rulman Hayır.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[dev/dak]	[dev/dak]	[kg]	Rulman Hayır.
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 A-2ZTN9/MT33 Rulman
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 ATN9 Rulman
20	52	22.2	22.05	14.04		8100	0.22	3304 A-2RS1 Rulman
20	52	22.2	22.05	14.04		8100	0.22	3304 A-2RS1TN9/MT33 Rulman
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 Bir Rulman
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 A-2Z Rulman
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 A-2ZTN9/MT33 Rulman
25	52	20.6	19.8	13.77		7650	0.18	3205 A-2RS1 Rulman
25	52	20.6	19.8	13.77		7650	0.18	3205 A-2RS1TN9/MT33 Rulman
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 Bir Rulman
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 A-2Z Rulman
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 A-2ZTN9/MT33 Rulman
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 ATN9 Rulman
25	62	25.4	29.25	19.8		6750	0.35	3305 A-2RS1 Rulman
25	62	25.4	29.25	19.8		6750	0.35	3305 A-2RS1TN9/MT33 Rulman
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 Bir Rulman
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 A-2Z Rulman
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 A-2ZTN9/MT33 Rulman
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 ATN9 Rulman
30	62	23.8	27.45	19.8		6750	0.29	3206 A-2RS1 Rulman
30	62	23.8	27.45	19.8		6750	0.29	3206 A-2RS1TN9/MT33 Rulman
30	72	30.2	38.25	27	9000	8100	0.52	3306 Bir Rulman
30	72	30.2	38.25	27	9000	8100	0.52	3306 A-2Z Rulman
30	72	30.2	38.25	27	9000	8100	0.52	3306 A-2ZTN9/MT33 Rulman
30	72	30.2	38.25	27	9000	8100	0.52	3306 ATN9 Rulman
30	72	30.2	38.25	27		5670	0.52	3306 A-2RS1 Rulman
30	72	30.2	38.25	27		5670	0.52	3306 A-2RS1TN9/MT33 Rulman
35	72	27	36.45	27	8100	8100	0.44	3207 Bir Rulman
35	72	27	36.45	27	8100	8100	0.44	3207 A-2Z Rulman
35	72	27	36.45	27	8100	8100	0.44	3207 A-2ZTN9/MT33 Rulman

Temel boyutlar			Temel yük derecesi		Hız derecelendirmeleri		Kütle	Modeliiiiii
Temel boyutlar			Dinamik	statik	Referans Hızı	Hız sınırlaması	Kütle	Rulman Hayır.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[dev/dak]	[dev/dak]	[kg]	Rulman Hayır.
35	72	27	36.45	27	8100	8100	0.44	3207 ATN9 Rulman
35	72	27	36.45	27		5670	0.44	3207 A-2RS1 Rulman
35	72	27	36.45	27		5670	0.44	3207 A-2RS1TN9/MT33 Rulman
35	80	34.9	47.43	37.35	8100	7200	0.74	3307 DJ1 Rulman
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 Bir Rulman
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 A-2Z Rulman
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 A-2ZTN9/MT33 Rulman
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 ATN9 Rulman
35	80	34.9	48.6	34.2		5400	0.74	3307 A-2RS1 Rulman
35	80	34.9	48.6	34.2		5400	0.74	3307 A-2RS1TN9/MT33 Rulman
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 Bir Rulman
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 A-2Z Rulman
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 A-2ZTN9/MT33 Rulman
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 ATN9 Rulman
40	80	30.2	43.2	32.85		5040	0.57	3208 A-2RS1 Rulman
40	80	30.2	43.2	32.85		5040	0.57	3208 A-2RS1TN9/MT33 Rulman
40	90	36.5	44.46	37.35	7200	6300	0.93	3308 DNRCBM Rulman
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 Bir Rulman
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 A-2Z Rulman
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 A-2ZTN9/MT33 Rulman
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 ATN9 Rulman
40	90	36.5	58.95	43.2		4500	0.93	3308 A-2RS1 Rulman
40	90	36.5	58.95	43.2		4500	0.93	3308 A-2RS1TN9/MT33 Rulman
40	90	36.5	62.01	51.3	7200	6300	0.93	3308 DMA Rulman
40	90	36.5	62.01	51.3	7200	6300	0.93	3308 DTN9 Rulman
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 Bir Rulman
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 A-2Z Rulman
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 A-2ZTN9/MT33 Rulman
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 ATN9 Rulman
45	85	30.2	46.8	37.35		4770	0.63	3209 A-2RS1 Rulman

Temel boyutlar			Temel yük derecesi		Hız derecelendirmeleri		Kütle	Modeliiiiii
Temel boyutlar			Dinamik	statik	Referans Hızı	Hız sınırlaması	Kütle	Rulman Hayır.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[dev/dak]	[dev/dak]	[kg]	Rulman Hayır.
45	85	30.2	46.8	37.35		4770	0.63	3209 A-2RS1TN9/MT33 Rulman
45	100	39.7	55.62	46.8	6750	5670	1.25	3309 DNRCBM Rulman
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 Bir Rulman
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 A-2Z Rulman
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 ATN9 Rulman
45	100	39.7	67.5	47.7		4320	1.25	3309 A-2RS1 Rulman
45	100	39.7	71.37	62.55	6750	5670	1.25	3309 DMA Rulman
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 Bir Rulman
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 A-2Z Rulman
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 A-2ZTN9/MT33 Rulman
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 ATN9 Rulman
50	90	30.2	45.9	38.25		4320	0.65	3210 A-2RS1 Rulman
50	90	30.2	45.9	38.25		4320	0.65	3210 A-2RS1TN9/MT33 Rulman
50	110	44.4	73.71	62.55	6030	5040	1.95	3310 DNRCBM Rulman
50	110	44.4	84.24	76.5	6030	5040	1.95	3310 DMA Rulman
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 Bir Rulman
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 A-2Z Rulman
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 ATN9 Rulman
50	110	44.4	85.5	62.55		3870	1.95	3310 A-2RS1 Rulman
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 Bir Rulman
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 A-2Z Rulman
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 ATN9 Rulman
55	100	33.3	54.9	46.8		4050	0.91	3211 A-2RS1 Rulman
55	120	49.2	86.04	74.7	5400	4770	2.65	3311 DNRCBM Rulman
55	120	49.2	99.9	90	5400	4500	2.65	3311 DMA Rulman
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 Bir Rulman
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 A-2Z Rulman
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 ATN9 Rulman
55	120	49.2	100.8	73.35		3420	2.65	3311 A-2RS1 Rulman
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 Bir Rulman

Temel boyutlar			Temel yük derecesi		Hız derecelendirmeleri		Kütle	Modeliiiiii
Temel boyutlar			Dinamik	statik	Referans Hızı	Hız sınırlaması	Kütle	Rulman Hayır.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[dev/dak]	[dev/dak]	[kg]	Rulman Hayır.
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 A-2Z Rulman
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 ATN9 Rulman
60	110	36.5	67.5	57.6		3600	1.2	3212 A-2RS1 Rulman
60	110	36.5	67.5	57.6		3600	1.2	3212 A-2RS1TN9/MT33 Rulman
60	130	54	114.3	85.5	5040	4500	2.8	3312 Bir Rulman
60	130	54	114.3	85.5	5040	4500	2.8	3312 A-2Z Rulman
65	120	38.1	72.54	66.15	5040	4320	1.75	3213 Bir Rulman
65	120	38.1	72.54	66.15	5040	4320	1.75	3213 A-2Z Rulman
65	120	38.1	72.54	66.15		3240	1.75	3213 A-2RS1 Rulman
65	140	58.7	124.2	109.8	4770	4050	4.1	3313 DNRCBM Rulman
65	140	58.7	131.4	99	4770	4050	4.1	3313 Bir Rulman
65	140	58.7	131.4	99	4770	4050	4.1	3313 A-2Z Rulman
70	125	39.7	79.56	72	5040	4050	1.9	3214 Bir Rulman
70	125	39.7	79.56	72	5040	4050	1.9	3214 A-2Z Rulman
70	150	63.5	146.7	112.5	4500	3870	5.05	3314 Bir Rulman
70	150	63.5	146.7	112.5	4500	3870	5.05	3314 A-2Z Rulman
75	130	41.3	86.04	79.2	4770	4050	2.1	3215 Bir Rulman
75	130	41.3	86.04	79.2	4770	4050	2.1	3215 A-2Z Rulman
75	160	68.3	158.4	126	4050	3600	5.6	3315 Bir Rulman
75	160	68.3	158.4	126	4050	3600	5.6	3315 A-2Z Rulman
80	140	44.4	95.4	85.5	4500	3870	2.65	3216 Bir Rulman
80	170	68.3	173.7	140.4	3870	3420	6.8	3316 Bir Rulman
85	150	49.2	111.6	99	4050	3420	3.4	3217 Bir Rulman
85	180	73	187.2	158.4	3600	3240	8.3	3317 Bir Rulman
90	160	52.4	117	108	3870	3240	4.15	3218 Bir Rulman
90	190	73	187.2	162	3420	3060	9.25	3318 Bir Rulman
95	170	55.6	143.1	131.4	3600	3060	5	3219 Bir Rulman
95	200	77.8	216	194.4	3240	2880	11	3319 Bir Rulman
100	180	60.3	160.2	149.4	3420	2880	6.1	3220 Bir Rulman
100	215	82.6	229.5	229.5	3060	2520	13.5	3320 Bir Rulman

Temel boyutlar			Temel yük derecesi		Hız derecelendirmeleri		Kütle	Modeliiiiii
Temel boyutlar			Dinamik	statik	Referans Hızı	Hız sınırlaması	Kütle	Rulman Hayır.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[dev/dak]	[dev/dak]	[kg]	Rulman Hayır.
110	200	69.8	190.8	190.8	3060	2520	8.8	3222 Bir Rulman
110	240	92.1	261.9	274.5	2700	2340	19	3322 Bir Rulman
120	190	66	163.8	208.8	3060	3240	7.08	305256 D Rulman
150	225	73	163.8	238.5	1530	1800	5.52	305286 D Rulman
150	230	70	182.7	256.5	2520	2700	10.6	305283 D Rulman
150	230	70	182.7	256.5	2520	2700	10.6	305283 DA Rulman
160	215	56	121.5	198	2520	2700	5.67	305608 Rulman
160	215	56	121.5	198	2520	2700	5.45	305608 B Rulman
160	240	76	210.6	301.5	2340	2520	11.4	305183 Rulman
170	260	84	252.9	364.5	2160	2340	16.8	305180 Rulman
180	250	70	171	256.5	2160	2340	9.67	305288 DA Rulman
180	259.5	66	202.5	279	2160	2340	11	305262 D Rulman
190	269.5	66	243	373.5	1980	2160	11	305338 D Rulman
200	279.5	76	217.8	342	1710	2160	13.7	305428 D Rulman
200	280	80	217.8	342	1980	2160	15.9	305393 Rulman
200	289.5	76	271.8	427.5	1620	1980	16.4	305263 D Rulman
200	289.5	76	271.8	427.5	1620	1980	16.4	305263 DA Rulman
220	309.5	76	280.8	468	1800	1800	17.7	305272 D Rulman
220	309.5	76	280.8	468	1800	1800	17.7	305272 DA Rulman
220	309.5	76	280.8	468	1800	1800	17.7	305272 DB Rulman
230	329.5	80	315.9	540	1710	1800	21.9	305264 D Rulman
260	369.5	92	357.3	639	1530	1530	30	305270 D Rulman
280	389.5	92	362.7	675	1440	1440	33.2	305269 D Rulman

Hareketin Geleceğini Mühendislikle Şekillendirmek

UKL Hakkında

2020 yılında kurulan UKL Bearing Manufacturing Co., Ltd. (Wuxi), Çin 3200 A-2ZTN9/MT33 Çift Sıralı Eğik Bilyalı Rulmanlar tedarikçileri ve OEM/ODM 3200 A-2ZTN9/MT33 Çift Sıralı Eğik Bilyalı Rulmanlar şirketi, hassas imalata odaklanmış, Ar-Ge, üretim ve satışı birleştiren entegre bir sanayi ve ticaret kuruluşudur.
Şirket, yüksek performanslı rulman çözümlerinde uzmanlaşmış olup, hassasiyet ve güvenilirlik konusunda son derece yüksek talepleri olan küresel endüstrilere teknik destek sağlamaktadır.

200'den fazla yetenekli profesyonel ve tamamen modernize edilmiş bir üretim üssü ile UKL'in tesisleri, dövme, tavlama, tornalama, ısıl işlem, taşlama ve otomatik montaj dahil olmak üzere tüm üretim sürecini kapsamaktadır.
15 yılı aşkın OEM/ODM ihracat deneyiminden yararlanan UKL, müşteri ihtiyaçlarına hızlı yanıt vererek Avrupa, Asya, Afrika ve Orta Doğu'daki müşterilere esnek ve özelleştirilmiş hizmetler sunmaktadır.

Hakkımızda Daha Fazla Ukl Bearing Manufacturing Co.,Ltd

0+

yıl

Sektör Deneyimi
0+

Model Çeşitliliği
0+

Çalışan Sayısı
0

$

Yıllık İhracat Değeri

Onur Belgesi

Haberler

ZKLDF100 Rulmanlar için Yüksek Hızlı Döner Tabloları Nasıl Seçilir: Boyutlar, Yük Kapasitesi ve Montaj Kılavuzu
08 Oct, 2026
Hassas hareket kontrolü alanında, eksenel, radyal ve eğilme momentlerini aynı anda karşılayabilen rulmanlara olan talep sonsuzdur. ZKLDF100 makaralar Bu zorlu standartlarla buluşmak ü...

DAHA FAZLA OKU
XSU080168 Çapraz Makaralı Rulmanı Hassas Döner Uygulamaları için Endüstri Standardı Yapan Nedir?
01 Oct, 2026
XSU080168 Çapraz Makaralı Rulmanı Anlamak Hassasiyet, sağlamlık ve moment yükü kapasitesi bir araya geldiğinde XSU080168, dönen makinelerde kritik bir bileşen olarak ortaya çıkar. B...

DAHA FAZLA OKU
Robot Kolları için RB2508 Rulmanlar: Hassas Hareket ve Daha Uzun Kullanım Ömrü Sağlar
24 Sep, 2026
Robot Bağlantıları Neden Standart Bir Rulmandan Daha Fazlasını Gerektirir? Robot eklemeleri benzersiz bir kısıtlama altında çalıştırılır. Hafif olmalı, ancak yük altında kalabilecek kadar ...

DAHA FAZLA OKU
SI5TK Rulmanını Minyatür Bağlantıları için Bakım Gerektirmeyen İdeal Çözüm Yapan Nedir?
17 Sep, 2026
Hassas Hareket Sistemlerinde SI5TK Rulmanını Anlamak Mühendisler ve tedarikler, sürekli yağlama ihtiyacını ortadan kaldıran, kendinden yağlamalı bir çürük ucu aradığında, SI5TK rulma...

DAHA FAZLA OKU
