SI5TK Rulmanını Minyatür Bağlantıları için Bakım Gerektirmeyen İdeal Çözüm Yapan Nedir?

Hassas Hareket Sistemlerinde SI5TK Rulmanını Anlamak

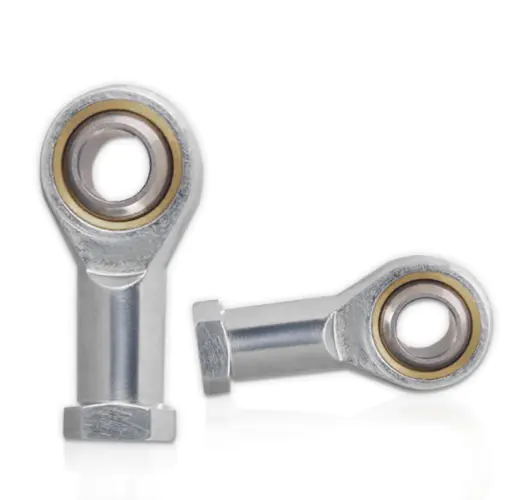

Mühendisler ve tedarikler, sürekli yağlama ihtiyacını ortadan kaldıran, kendinden yağlamalı bir çürük ucu aradığında, SI5TK rulman sık sık referans noktası olarak çıkar. Bu model rot ucu, düşük hızlı salınım hareketi için tasarlanmış, tamamen kendinden yağlamalı küresel kaymalı yataklar ailesi olan SI5T/K serisine aittir. Periyodik yağlama geleneksel metal-metal sürücülerin aksine, bu ünite bir PTFE kompozit astarı doğrudan küresel yuvarlanma yolunu entegre eder. Sonuç olarak, yükleme kapasitesinden veya hizalama kurulumundan yoksunluk, sıkı montajlara uyan, bakım gerektirmeyen bir durumdur.

Bu makale, tam boyut tablosu, malzeme bileşimleri, yoğunlukları ve uygulama senaryoları da dahil olmak üzere SI5TK rot vuruşunun detaylı bir teknik dökümünü sağlar. Üreticinin veri sayfasındaki parametresi dahil edilmiş, böylece birden fazla kaynağa çapraz referans dışında bir seçim tarihi verilebilir.

SI5TK Rulman Boyutları ve Detaylı Özellikler

SI5TK rulmanın boyutsal zarfı, 5 mm'lik deliği ve M5x0,8 iç bilezikleri ile özellikleri. Bu iki özellik, rot uçlarının eşleşen millere ve dişli rotlara nasıl monte edildiğini belirler. Aşağıdaki tablo, SI5T/K serisi için standart veri sayfasıyla eşleşen her kritik boyutu, milimetre cinsinden listelemektedir.

13 derecelik izin verilen eğim açısı önemli bir rakamdır. Bu, SI5TK çürük sonuçlarının ile mahfaza arasındaki yanlış hizalamayı bağlanmadan çözülebilir anlamına gelir gelir. 5,7 kN'lik dinamik yük değeri ve 6,0 kN'lik statik değer, bu rulmanın 16 gram ağırlığında ve özel ayak iziyle parçalı olarak hafif ve orta dereceli yükler için tasarlandığını göstermektedir.

SI5TK Rulman Malzeme ve Çevresel Parametreler

Herhangi bir çubuğun performansının performansı, kullanılan özelliklere bağlıdır. SI5TK rulman, karbon çeliği gövdeyi sertleştirilmiş çelik bilye ve PTFE kompozit astarla birleştirir. Her katman, aşınma direnci, kırılma koruması ve kendi kendini yağlama konusunda belirli bir işleve sahiptir.

Malzeme Bileşimi

• Çubuk ucu gövdesi: Karbon çeliği, paslanmayı önlemek için kullanılanların kaplanması.
• İç üst: HRC 58-64'e kadar su verilmiş, küresel yüzey sert krom kaplamalı GC15 rulman çeliği.
• Kayan çift oranları: Çelik artı PTFE kompozit astar, yağsız kendine yağlamaya imkan tanır.

Bilye üzerindeki sert krom kaplama aralıklarını ve kırılmalara karşı direnç gösterirken, PTFE astar çalışma sırasında bilya birleştirildiğinde bir politetrafloroetilen film aktarır. Bu transfer filmi, SI5TK rulmanını bakım gerektirmeyen belirtmekte.

Çalışma Sıcaklığı ve Hareket Sınırları

• Çalışma sıcaklığı: -30 derece C ila 80 derece C, 120 derece C'ye kadar kısa süreli maruz kalma ile kalır.
• Hareket türü: Düşük hızlı salınım ve küçük genişleme eğimi hızı. Yüksek hızlı sürekli dönüş için uygun değildir.

Bu üretim tasarım mühendisleri için önemlidir. Bir uygulamanın sürekli dönüşmesi veya birkaç yüz RPM'nin hız gerektirmesi durumunda farklı bir rulman tipi seçilmelidir. SI5TK, eklerin yük altında yeniden ayarlanması hizalanması gereken ileri geri veya salınımlı hareket için optimize edilmiştir.

Ürün Avantajları ve Tasarım Avantajları

SI5TK dönüş başı, montaj süresi ve uzun vadeli bakım maliyetlerini azaltırken çeşitli pratik avantajlar sunar. Aşağıdaki listede, teknik verilerin tamamının faydaları özetlemektedir.

1. Bakım gerektirmeyen kendi kendine yağlama: PTFE kompozit astar, yağlama, yağ nozulları veya gres bağlantılarına olan erişimi ortadan kaldırır. Rulman hemen kurulabilir ve kullanılabilir.
2. Büyük yanlış hizalama uyarısı: Maksimum 13 derecelik eğim açısı kurulum hatalarını hızlandırır, özelliklerinin sapmasına izin verir ve kenar bozulmasını önler.
3. Kompakt ve hafif: Minyatür profili ve yalnızca yaklaşık 16 gram ağırlığıyla hafif mekanik yapılara uygundur.
4. Güvenilir yük kapasitesi: Sertleştirilmiş bilya ve toplam gövde, salınımlı uygulamalarda radyal, eksenel ve birleşik yükleri karşılar.
5. Yüzeyin silinebilirliği: Gövde üzerindeki kaplama ve bilye üzerindeki sert krom, paslanmaya ve çoğalmalara karşı dayanıklıdır.
6. Basit montaj: İçten diş açma ve kompakt gövde, kolay montaj sağlar. Sağlanan iplik standardıdır; Gerdirme tarzı uzunluklar için sol dişli SI5TL/K mevcuttur.
7. Yağlamalı alternatiflerden daha temiz: Yağlanan çubuk uçları ile karşılaştırıldığında, SI5TK'de yağ nozulu yoktur, bu da onu daha kompakt hale getirir ve sızdırmaz veya yağa duyarlı cihazlar için uygun cihazdır.

Bu özellikler belirli sınırlamalarla birlikte gelir. SI5TK rulmanı yüksek hızda sürekli dönüş için tasarlanmamıştır. PTFE astar ayrıca aşırı yüksek basınçlar veya aşındırıcı toz içeren aşırı kirli ortamlar için uygun değildir. Çalışma koşulları için doğru silindirin seçilmesi, uzun servis ömrü açısından çok önemlidir.

SI5TK Rulman için Tipik Uygulama Senaryoları

SI5TK, genellikle bağlantılarda, itme çubuklarında ve çekme mekanizmalarında kullanılan düşük yüklü balık gözü düğmesi kategorisine aittir. Aşağıdaki uygulama alanları tipiktir.

• Otomasyon enerjisi: Küçük sürüm paketi, hidrolik silindirler, özelleştirilmiş servo itme çubukları, ayarlanabilir ayarlar.
• Robotik ve modeller: Eğitici robotlar, robotik kol parçaları, videolar ve yarış modelleri bağlantıları.
• Paketleme ve hafif makineler: Küçük salınım parçası, çekme çubuklarının gerilmesi.
• Laboratuvar ve takım demirbaşları: Ayarlanabilir, küçük itme-çekme kurulumu.
• Genel makineler: Minyatür hidrolik silindirler, fitness ekipmanları parçaları, test cihazları.

Tüm bu oluşumlar SI5TK rulman, kendi kendine hizalanan ve yağlama gerektirmeyen kompakt bir pivot noktası sağlar. M5x0,8 iç dişlileri, standart metrik dişli çubukları kabul edilerek mevcut tasarımlara entegre edilebilir.

SI5T/K Serisine Genel Bakış ve Seçim Kılavuzu

SI5TK rulman, SI5T/K serisi komple kendinden yağlamalı rot rulmanlarının bir parçasıdır. Seri, çeşitli delik boyutları ve diş spesifikasyonlarını içerir. Seriyi şekillendirebilir, ilgili bir proje için farklı bir boyuttaki ana yardımcı olur.

L son eki sol dişlerini belirtir, örneğin SI5TL/K. Sol taraftaki dişler, çürük uzunluğunun uzunluğunun toplam uzunluğunun ayarladığı gerdirme donanımlarında kullanışlıdır. Daha yüksek değişim oranları uygulamaları için X son ekine sahip paslanmaz çelik versiyonlar da mevcuttur. Bu seri seçenekleri, tasarımcıların çeşitli makine boyutlarında aynı kendinden yağlamalı rot ucu seçeneği standartlaştırmasına olanak tanır.

SI5TK Rulman Seçimi

• SI5TK süresi yalnızca düşük hızlı ileri geri hareket için kullanın. Yüksek hızlı sürekli dönüş için uygun değildir.
• Gerçek çalışma yükleri için güvenlik payı olarak statik yüklerin üçlü birinden fazlasının kullanılması önerilir. SI5TK için bu, sürekli çalışma yüklerini yaklaşık 2,0 kN'nin altında tutmak anlamına gelir.
• Montajın diş yönünü onaylayın. Sağlanan iplik standardıdır; gerekirse sol bağlantı ipliği bağlantısı.
• Çalışma sıcaklığı aralığını göz önünde bulundurun. Standart üniteler -30 derece C ila 80 derece C arasında çalışır ve kısa süreli pikler 120 derece C'ye kadar çıkar.
• PTFE astarına zarar verebilecek aşındırıcı tozlardan ve yüksek düzeyde kullanıma girmekten kaçınmak.

SI5TK Rulman Hakkında Sıkça Sorulan Sorular

S1: SI5TK rulmanının diş boyutu nedir?

SI5TK rulman, 6H hassasiyetli M5x0,8 iç diş kullanır. Bu, M5 diş çubukları ve saplamaları kabul eden standart bir metrik ince diştir.

S2: SI5TK'nin bakış açısı solak mı yoksa sağ mı?

Standart SI5TK sağ dişe sahiptir. Sol versiyon versiyonu SI5TL/K olarak mevcuttur. Bir bağlantının bir sağ ve bir sol çubuk ucunun kullanılması, bağlantı genişlemesinin uzunluğuyla uzunlukların ayrılmasının yapılmasına olanak sağlar.

S3: SI5TK rulmanının yağlanması gerekiyor mu?

Hayır. SI5TK yatak bakımı gerektirmeyen, kendinden yağlamalı bir çubuk ucudur. PTFE kompozit astarı yağ veya gres ortadan kaldırır. Yağ nozulu yoktur ve doğrudan kurulabilir ve kullanılabilir.

S4: SI5TK yuvarlanmasının maksimum eğim açısı nedir?

İzin verilen eğim açısı 13 derecedir. Bu, rulmanın, mil ile yatak arasındaki yanlış hizalamayı, gevşemeyi veya kenarı yüklemesi olmadan hızlanmasını sağlar tanır.

S5: SI5TK rulmanının yük değerleri nelerdir?

Dinamik yük değeri 5,7 kN ve statik yük değeri 6,0 kN'dir. Sürekli çalışma için çalışma sisteminin statik değerlerinin üçte biri (yaklaşık 2,0 kN) dahil edilerek bölünme sağlanır.

S6: SI5TK rulmanı yüksek hızlı uygulamalarda kullanılabilir mi?

Hayır. SI5TK yatağı, düşük hızlı salınım ve eğilme hareketi için tasarlanmıştır. Yüksek hızlı sürekli dönüş için uygun değildir. PTFE yıldız ve küresel çiftin tasarımı ileri geri hareket için optimize edilmiştir.

S7: SI5TK rulmanının çalışma sıcaklığı aralığı nedir?

Standart SI5TK rulman -30 derece C ila 80 derece C arasında çalışır ve 120 derece C'ye kadar kısa süreli maruz kalma ile çalışır. Daha yüksek sıcaklıktaki PTFE astarın yoğunluğuna ve servis ömrünün uzamasına neden olabilir.

S8: SI5TK rulmanında hangi özellikler kullanılır?

Çubuk ucu parçaları kaplamalı karbon çeliğinden yapılmıştır. İç bilya, sert krom kaplı küresel seçeneklere sahip, HRC 58-64'e söndürülmüş GC15 rulman çeliğinden yapılmıştır. Kayan temas noktası çelik artı PTFE kompozit astardır.
