Mekanik bağlantılar dünyasında, genellikle küresel kaymalı yatak olarak anılan mütevazı rot ucu yatağı, yanlış hizalamayı telafi ederken kontrollü hareketi mümkün kılan isimsiz kahramandır. Ancak tüm çubuk uçları eşit yaratılmamıştır. Bir uygulama olağanüstü yük kapasitesi, termal kararlılık ve güvenilirlik gerektirdiğinde, belirli bir modelin seçimi kritik hale gelir. SIZJ12 rulman inç serisi çubuk ucu kategorisinde öne çıkan bir seçenektir. Bu kılavuz, çelik-çelik kayar temas yüzeyleri ve sağlam karbon çeliği yapısıyla bu özel modelin neden inşaat makineleri, paketleme ve endüstriyel otomasyon gibi sektörlerde aşırı çalışma koşullarıyla karşı karşıya kalan mühendisler için tercih edilen seçim olduğuna dair derinlemesine bir teknik inceleme sağlar.

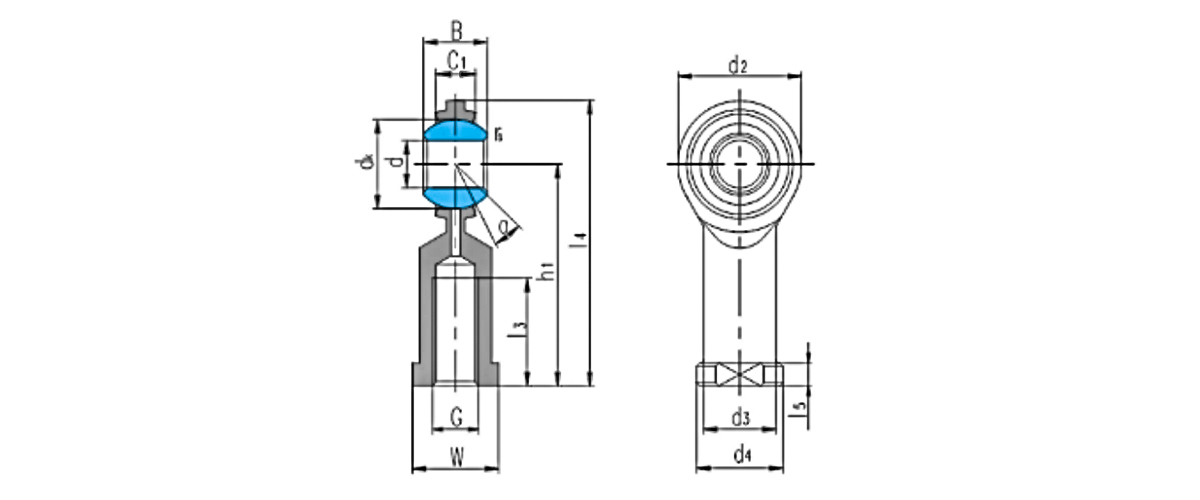

SIZJ12'yi Tanımlama: Temel Özellikler ve Boyutlar

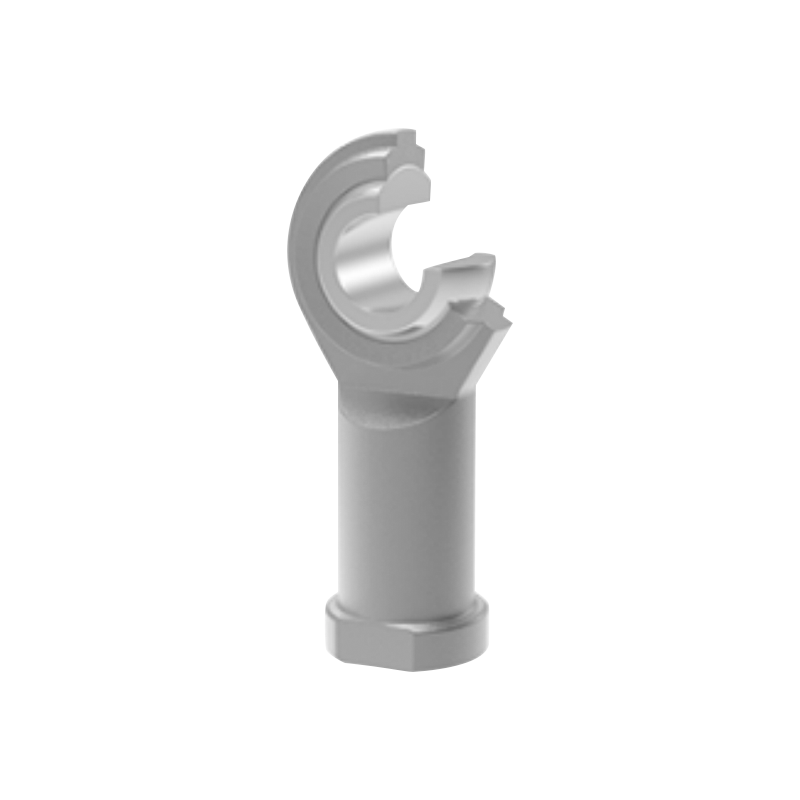

Performans avantajlarını keşfetmeden önce bu rulmanı tanımlayan fiziksel ve mekanik parametreleri anlamak önemlidir. SIZJ12, onu erkek dişli modellerden ayıran ve bir düzeneğe nasıl entegre edileceğini belirleyen, dişi dişli bir çubuk ucudur. 1/2-20 UNF dişe sahiptir, bu da onu standart İngiliz bağlantı elemanlarıyla uyumlu hale getirir. Hem bilyanın hem de yatağın sertleştirilmiş karbon çeliğinden yapıldığı çelik üzeri çelik tasarımı, yüksek yük kapasitesi ve aşınma direncinin benzersiz bir kombinasyonunu sunar. Aşağıda kritik boyutlarının ve derecelendirmelerinin ayrıntılı bir dökümü bulunmaktadır.

28kN'lik dinamik yük değeri, bu boyut sınıfı için yüksek bir standart oluşturuyor ve statik yük değeri de aynı derecede etkileyici. Bu veriler, SIZJ12'nin yalnızca pasif bir bileşen olmadığını, aynı zamanda zorlu hareket kontrol sistemlerinde önemli kuvvetlere dayanabilecek yapısal bir eleman olduğunu doğrulamaktadır.

Yük Değerleri ve Mekanik Sağlamlık: 28 kN Karşılaştırması

SIZJ12 yük değeri 28 kN rastgele bir sayı değildir; Rulmanın geometrisini, malzeme özelliklerini ve ısıl işlemini hesaba katan titiz mühendislik hesaplamalarının bir sonucudur. Bu dinamik yük değeri (C), ideal koşullar altında rulmanın minimum 100.000 salınım döngüsü ömrüne ulaşabileceği yükü gösterir. Otomasyondaki robotik kollar veya inşaat makinelerinin mafsallı bağlantıları gibi döngüsel yükleme içeren uygulamalar için, 28 kN'lik dinamik yüklere dayanabilme yeteneği, rulmanın ağır bileşenleri kaldırma, itme veya eğme gibi görevlerde güvenilir bir şekilde çalışabileceği anlamına gelir.

Statik Yük Kapasitesi ve Güvenlik Marjları

SIZJ12'nin statik yük değeri (C0) oldukça yüksektir, genellikle 35 kN'yi aşar, bu da ağır makinelerde sıklıkla meydana gelen şok yükleri için cömert bir güvenlik marjı sağlar. Kullanılan tipik bir rot ucu yatağı için inşaat makineleri için rot ucu yatağı senaryoda (örneğin, bir tekerlekli yükleyicinin direksiyon bağlantısında) anlık yük artışları, ortalama operasyonel yükü 2 veya 3 kat aşabilir. SIZJ12'nin bu tür artışları kalıcı deformasyon olmadan absorbe etme yeteneği, tüm bağlantı sisteminin bütünlüğünü sağlar. Aşağıda yük kapasitelerinin karşılaştırmalı bir temsili bulunmaktadır.

SIZJ12 ailesine aittir dişi çubuk ucu yatağı erkek bir saplamayı veya çubuğu kabul eden bir iç dişli ile karakterize edilen bileşenler. Spesifik 1/2-20 UNF dişi, inç başına 20 dişe sahip bir Birleşik İnce ipliktir. Bu ince adım, kaba dişlere göre çeşitli mekanik avantajlar sunar: daha iyi ayarlama çözünürlüğü, daha yüksek çekme gerilimi alanı ve titreşim altında gevşemeye karşı üstün direnç. Hassas çubuk uzunluğu ayarlarının kritik olduğu otomasyon sistemleri veya sürekli döngüsel titreşime maruz kalan paketleme ekipmanları için ince diş, ayarın zaman içinde sabit kalmasını sağlar.

Dişi ve erkek çubuk uçları arasında seçim yaparken seçim genellikle montaj mimarisine bağlıdır. SIZJ12 gibi dişi çubuk uçları tipik olarak bağlantı noktasının temiz ve kompakt bir bağlantı sağlayan bir çatal veya açık delikli bir braket gerektirdiği durumlarda kullanılır. SIZJ12 rulman Gerdirme ayarı gerektiren uygulamalar için SILZJ12 olarak adlandırılan sol dişli versiyonu da mevcuttur. Arasındaki karar SIZJ12 vs SILZJ12 sol dişli montaj veya bakım sırasında saat yönünde veya saat yönünün tersine sıkma ihtiyacına göre belirlenir.

Konu Gücü ve Etkileşim

1/2-20 UNF dişe sahip SIZJ12, yüksek derecede diş kavrama mukavemeti sağlar; bu, rulmanın gerilim altında yük taşıma elemanı olarak kullanıldığı durumlarda çok önemlidir. 1/2-20 UNF vida dişinin çekme gerilmesi alanı yaklaşık 0,1599 inç karedir; bu, standart çelik saplamalar için 30 kN'yi aşan ve yatağın statik yük katsayısına etkili bir şekilde uyum sağlayan dayanıklı yük kapasitesi anlamına gelir. Bu denge, ipliğin bağlantıdaki en zayıf halka olmamasını sağlar.

SIZJ12 hakkında en sık sorulan sorulardan biri, yüksek termal ortamlardaki davranışıyla ilgilidir. Standart yüksek sıcaklık uygulamaları için rot ucu yatağı termal genleşme, yağlayıcının bozulması ve malzeme sertliğindeki potansiyel değişikliklerle mücadele etmelidir. Tamamen çelik yapısıyla SIZJ12, bu zorlukların üstesinden son derece iyi bir şekilde gelir. Sertleştirilmiş karbon çeliğinin termal genleşme katsayısı yaklaşık 11–13 µm/m·°C'dir; bu, 150°C sıcaklık farkında, 30 mm dış çaptaki boyut değişikliğinin 0,06 mm'den az olduğu anlamına gelir; bu da tipik boşluk toleransları dahilindedir.

Aşırı Isıya Karşı Yağlama Stratejisi

Çelik-çelik kayar çifti kısa süreler boyunca yağlama olmadan çalışabilirken, yüksek sıcaklıktaki ortamlarda optimum performans, dikkatli bir yağlama rejimi gerektirir. Poliüre veya PTFE ile kalınlaştırılmış sentetik yağlara dayanan yüksek sıcaklık gresleri, viskozitelerini 180°C'ye kadar korur ve sağlanan yağlama bağlantısı aracılığıyla uygulanabilir. 200°C'yi aşan uygulamalar için molibden disülfit (MoS2) veya grafit gibi katı yağlayıcılar tavsiye edilir. Bu uyarlanabilirlik, SIZJ12'yi sıcaklıkların önemli ölçüde dalgalandığı fırınlar, fırın arabaları ve motor bölmesi bağlantıları için çok yönlü bir seçim haline getirir.

Önemli termal performans verileri: SIZJ12, uygun yüksek sıcaklık gresiyle 180°C ortam sıcaklıklarında sürekli çalışmada doğrulanmıştır; 5000 salınım döngüsünden sonra radyal boşlukta %5'ten daha az artış göstererek mükemmel termal stabilite ve aşınma direnci sergiler.

Çok yönlülüğü SIZJ12 rulman onu birçok endüstriyel sektörde temel bir malzeme haline getiriyor. Her uygulama, performans portföyünün farklı yönlerinden yararlanır.

İnşaat Makineleri ve Ağır Ekipmanlar

alanında inşaat makineleri için rot ucu yatağı SIZJ12 sıklıkla direksiyon bağlantıları, stabilizatör çubukları ve silindir yatakları için belirtilir. Buradaki temel talepler, yüksek darbe direnci ve toz ve döküntülerden kaynaklanan kirlenmeye dayanma yeteneğidir. Çelik üzeri çelik tasarımı belirli bir dereceye kadar partikül girişine toleranslıdır ve sertleştirilmiş yüzeyler kum ve çimento tozundan kaynaklanan aşınmaya karşı dayanıklıdır. Tipik bir ekskavatör, hidrolik ve mekanik bağlantılarında düzinelerce rot ucu yatağı kullanır ve bu da güvenilirliği filo operatörleri için en önemli öncelik haline getirir.

Otomasyon ve Robotik Sistemler

içinde otomasyon rot ucu yatağı uygulamalar, hassasiyet ve tekrarlanabilirlik çok önemlidir. Robotik kollar, al ve yerleştir üniteleri ve otomatik yönlendirmeli araçlar (AGV'ler), aktüatörleri bağlantı noktalarına bağlamak için çubuk uçlarını kullanır. SIZJ12 deliğinin ve dış çapının (ISO H7/h6 toleransları) yüksek hassasiyeti minimum oynama sağlar ve bu da doğru konumlandırma anlamına gelir. Örneğin, bir paketleme hattındaki servo tahrikli bağlantıda, yatağın tutarlı sürtünme torku, servo motorun beklenmedik tork artışları olmadan kapalı döngü kontrol parametreleri dahilinde çalışmasına olanak tanır.

Ambalaj Sanayi Makinaları

ambalaj endüstrisi için rulman sıklıkla yüksek döngüsel hızlarla ve aralıklı yıkama prosedürleriyle karşı karşıya kalır. SIZJ12 varsayılan olarak korozyona dayanıklı olmasa da (karbon çeliği olduğundan), birçok paketleme mühendisi bunu doğrudan nemden korunan alanlarda belirtir veya korozyona dayanıklı bir kaplama uygular. Film kapatma çeneleri veya karton katlama mekanizmalarındaki yüksek hızlı salınımı idare edebilme yeteneği, özellikle milyonlarca döngü boyunca tutarlı performans sağlayan otomatik yağlama sistemleriyle birleştirildiğinde onu popüler bir seçim haline getiriyor.

Doğruyu seçmek SIZJ12 rulman boyutları eşleştirmekten daha fazlasını içerir. Mühendisler yük, hız, sıcaklık ve çevresel faktörlerin bir kombinasyonunu değerlendirmelidir. Aşağıdaki kontrol listesi dikkate alınması gereken kritik parametreleri özetlemektedir.

• Yük profili: Gerçek radyal ve eksenel kuvvetlere göre eşdeğer dinamik yükü (P) belirleyin. Birleşik yükler için P = X·Fr Y·Fa ilişkisini kullanın; burada X ve Y, rulman kataloğunda sağlanan faktörlerdir. İstenilen kullanım ömrü için P'nin 28 kN'lik dinamik yük değerinden düşük olduğundan emin olun.
• Salınım frekansı: Yüksek frekanslı uygulamalar için üretilen sürtünme ısısını dikkate alın. Çelik-çelik rulmanlar, uygun yağlamayla 2 m/s'ye varan kayma hızlarını karşılayabilir. Daha yüksek frekanslarda basınçlı yağlamayı veya soğutmayı düşünün.
• Sıcaklık zarfı: 120°C'nin üzerinde sürekli çalışma için yüksek sıcaklık gresi seçin ve ön yük kaybını önlemek için muhafaza malzemelerinin uyumlu termal genleşme katsayılarına sahip olduğunu doğrulayın.
• Çevresel sızdırmazlık: içinde dusty or wet environments, consider adding protective boots or specifying the bearing with a corrosion-resistant coating. The SIZJ12 itself does not include seals, so external sealing may be necessary.
• Yanlış hizalama gereksinimleri: SIZJ12 accommodates up to ±8 degrees of angular misalignment. Verify that the linkage geometry does not exceed this limit, especially under maximum deflection conditions.

Hesaplama Yoluyla Doğrulama

Seçim sürecini göstermek için, radyal tepe yükü 22 kN ve eksenel yük bileşeni 6 kN olan bir inşaat ekipmanı bağlantısını düşünün. Küresel kaymalı yatak için yük faktörleri kullanıldığında (çelik-çelik için X=1, Y=2,5), eşdeğer dinamik yük P = 1·22 · 2,5·6 = 37 kN. Bu, 28 kN'lik dinamik değeri aşıyor; bu da daha büyük bir yatağın veya eksenel yükte bir azalmanın gerekli olabileceğini gösteriyor. Bu, erken arızanın önlenmesinde doğru yük analizinin önemini göstermektedir.

Karşılaştırmalı Analiz: SIZJ12 ile Diğer İnç Serisi Çubuk Uçları Karşılaştırması

SIZJ12 yüksek performanslı bir rulman olsa da, özellikle yük kapasitesi ve diş boyutu açısından diğer yaygın inç serisi çubuk uçlarıyla nasıl karşılaştırıldığını anlamak yararlı olacaktır. Aşağıdaki tablo aynı aile içinde karşılaştırmalı bir genel bakış sunmaktadır.

Bu karşılaştırma, SIZJ12'nin inç serisi ailede dengeli bir orta zemini işgal ettiğini, daha küçük SIZJ10'dan önemli ölçüde daha yüksek ve SIZJ14'ten daha kompakt olan 28 kN'lik bir dinamik yük değeri sunduğunu vurgulamaktadır. Bu, alan kısıtlamalarının daha büyük bir rulman kullanımını engellediği ancak yük gereksinimlerinin daha küçük alternatiflerin yeteneklerini aştığı uygulamalar için onu en uygun seçim haline getirir.

Bakım ve Hizmet Ömrü Optimizasyonu

SIZJ12'den maksimum hizmet ömrünü elde etmek için proaktif bir bakım stratejisi gereklidir. Çelik-çelik tasarımı sağlam olmasına rağmen düzenli yeniden yağlama ve incelemeden yararlanır.

Yağlama Aralıkları

Orta düzeyde yük ve hızlarda çalışan tipik endüstriyel uygulamalar için, her 100 ila 200 çalışma saatinde bir yeniden yağlama yapılması önerilir. Yüksek darbe yüklerine ve molozlara maruz kalan ağır iş makinelerinde bu aralık 40-50 saate kadar indirilebilir. Rulman, kolay yeniden yağlama için bir gresörlük içerir ve çoğu uygulama için baz yağ viskozitesi ISO VG 150–220 olan yüksek kaliteli EP (aşırı basınç) gresin kullanılması tavsiye edilir.

Aşınma İzleme

Radyal boşluğun izlenmesi, çelik-çelik küresel kaymalı yatağın durumunu değerlendirmenin en etkili yöntemidir. Rulman aşındıkça boşluk giderek artar. Radyal boşluk 0,15 mm'yi aştığında (bu, başlangıçtaki 0,05-0,08 mm açıklığın kabaca 2-3 katıdır), hassasiyet kaybını ve bitişik bileşenler üzerindeki darbe yüklerinin artmasını önlemek için rulman değiştirilmelidir. Bu ölçülebilir aşınma ilerlemesi, planlı bakım yapılmasına olanak tanıyarak plansız arıza sürelerini azaltır.

Sıkça Sorulan Sorular (SSS)

S1: Rulman tipi ve boyutu açısından "SIZJ12" tanımı ne anlama geliyor?

"SI" prefix indicates a steel-on-steel spherical plain bearing with a female thread. "ZJ" is a series code for inch-dimensioned rod ends, and "12" refers to the nominal bore size in sixteenths of an inch—in this case, 12/16 = 0.750 inch, although the actual bore is 0.500 inch for this design (the code can sometimes reflect outer ring size; always verify dimensions). The SIZJ12 has a 1/2-20 UNF female thread and is designed for heavy-duty applications.

S2: SIZJ12 su altında veya son derece aşındırıcı ortamlarda kullanılabilir mi?

Hayır, standart SIZJ12 karbon çeliğinden yapılmıştır ve korozyona dayanıklı değildir. Denizcilik veya kimyasal ortamlar için paslanmaz çelik veya korozyon kaplamalı modeller belirtilmelidir. Alternatif olarak, rulmanı nemden korumak için harici sızdırmazlık veya koruyucu kılıf kullanılabilir, ancak tercih edilen çözüm, başlangıçtan itibaren korozyona dayanıklı malzemeye sahip bir rulman seçmektir.

S3: SIZJ12 ile SILZJ12 arasındaki fark nedir?

primary difference is the thread direction. SIZJ12 has a right-hand (standard) thread, while SILZJ12 has a left-hand thread. The SILZJ12 is used in applications where turnbuckle-style adjustments are needed, allowing two rod ends to be threaded onto a central rod to adjust its length without disassembling the connection.

S4: SIZJ12 inşaat makinelerinde yaygın olarak görülen şok yüklerini nasıl karşılıyor?

SIZJ12's high static load rating (≈36 kN) provides a significant safety margin against instantaneous shock loads. The steel-on-steel construction and hardened surfaces allow the bearing to absorb impact energy without fracturing or deforming, making it well-suited for the cyclic impact loads encountered in excavator and loader linkages.

S5: SIZJ12 yüksek hızlı dönme uygulamaları için uygun mudur?

Hayır, rot ucu yatakları sürekli dönüş için değil, öncelikli olarak salınım veya eğilme hareketleri için tasarlanmıştır. Küresel kaymalı yataklarda kayma hızı genellikle 2 m/s'nin altında tutulmalıdır. Yüksek hızlı dönme uygulamaları için geleneksel bir yuvarlanma elemanlı rulman daha uygun olacaktır.

S6: Yüksek sıcaklıklarda SIZJ12 için hangi yağlama önerilir?

120°C'ye kadar olan sıcaklıklar için standart lityum bazlı EP gresi kabul edilebilir. 120°C ile 200°C arasındaki sıcaklıklar için, poliüre veya PTFE koyulaştırıcılı sentetik gres ve yüksek viskoziteli baz yağ tavsiye edilir. 200°C'nin üzerinde MoS2 veya grafit gibi katı yağlayıcılar kayan yüzeylere doğrudan uygulanmalıdır.
