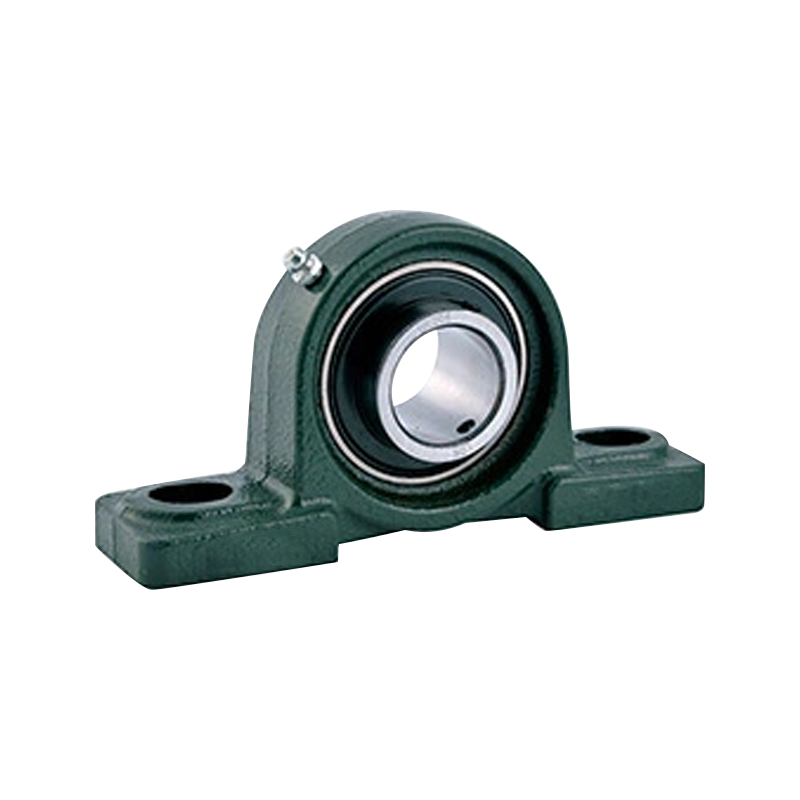

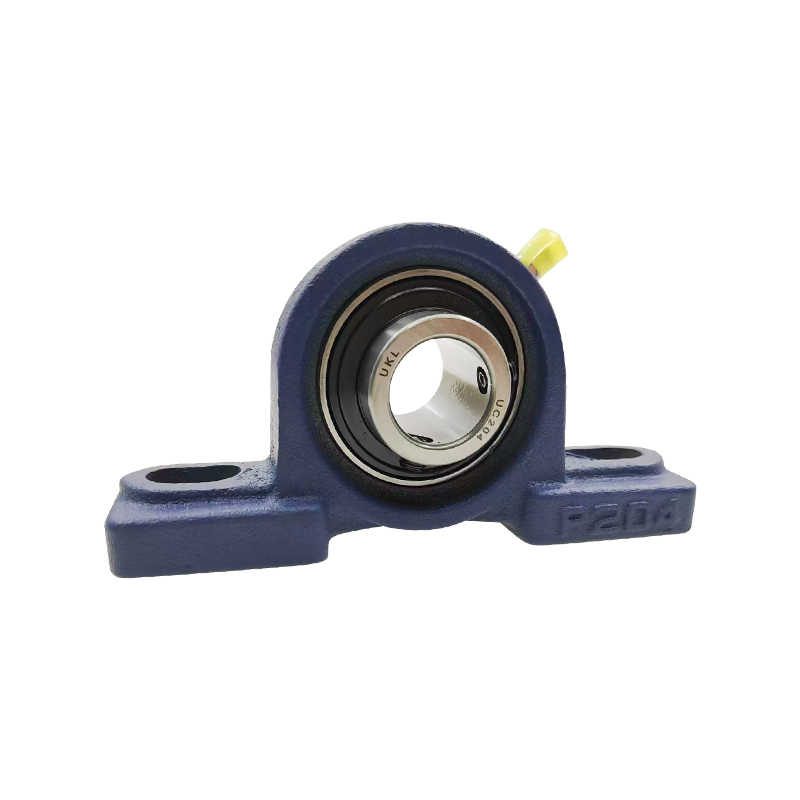

Yastık Blok Rulmanları

Bir çekül zayıflayan olarak da bilinen bir yastık blok yatağı, uyumlu yataklar ve bir dizi ile ilgili olarak sunulan, dönen bir parçaların stabil hale getirilmesine yardımcı olmak üzere tasarlanmış bir destek yapısıdır.

Bu tip rulmanlar bir montaj yapmayı (yastıklaşmayı) içerir. Rulman montajının içine monte edilir.

Yastık blok rulmanlar en yaygın olarak düşük torklu uygulamalarda kullanılır. Rulmanının rotori veya ayaklarındaki yuvalar veya delikler, kolay montaj ve ayar yapılmasına olanak tanır.

Contact Us Bize Ulaşın
ÖNCEKİ：Önceki ürün yok SONRAKİ：Kılavuzlu Taban Yastık Blok Rulmanları
  • Özellikler
  • Bize Ulaşın

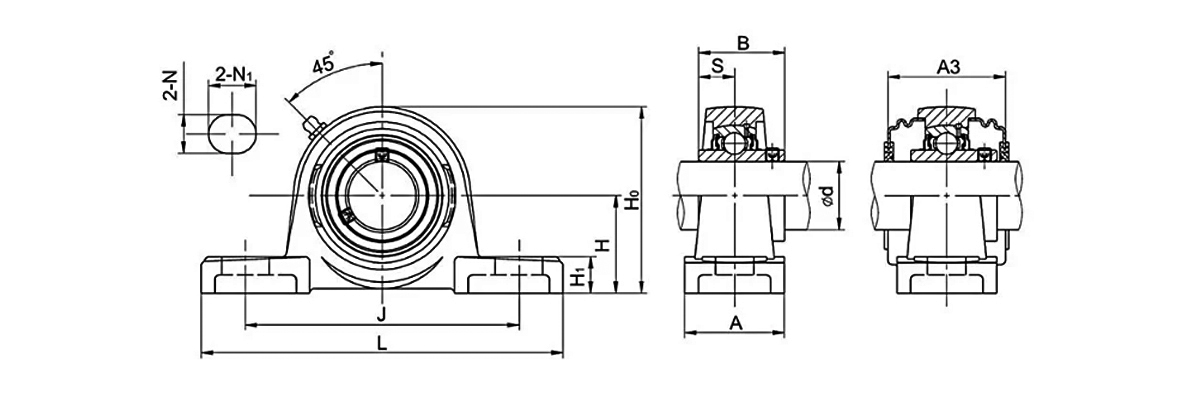

Birim No. Mil Çapı Boyutlar (mm) Cıvata Boyutu
(mm) 		Ağırlık
(kg)
d H L J A N N1 H1 Ho B S A3
(içinde) (mm)
UCWP201 12 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.72
UCWP202 15 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCWP203 17 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCP201 12 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP201-8 1/2 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP202 15 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-9 9/16 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-10 5/8 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP203 17 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP203-11 11/16 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP204 20 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP204-12 3/4 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP205 25 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-14 7/8 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-15 15/16 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-16 1 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP206 30 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-17 1-1/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-18 1-1/8 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-19 1-3/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-20 1-1/4 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP207 35 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-20 1-1/4 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-21 1-5/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-22 1-3/8 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-23 1-7/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP208 40 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-24 1-1/2 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-25 1-9/16 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP209 45 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-26 1-5/8 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-27 1-11/16 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-28 1-3/4 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP210 50 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-30 1-7/8 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-31 1-15/16 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-32 2 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP211 55 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-32 2 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-34 2-1/8 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-35 2-3/16 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP212 60 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-36 2-1/4 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-38 2-3/8 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-39 2-7/16 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP213 65 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP213-40 2-1/2 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP214 70 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP214-44 2-3/4 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP215 75 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-47 2-15/16 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-48 3 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP216 80 88.9 292 232 78 25 30 30 174 82.6 33.3 110 M20 9
UCP217 85 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP217-52 3-1/4 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP218 90 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP218-56 3-1/2 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP220 100 115 380 305 95 30 36 40 225 108 42 – M24 16

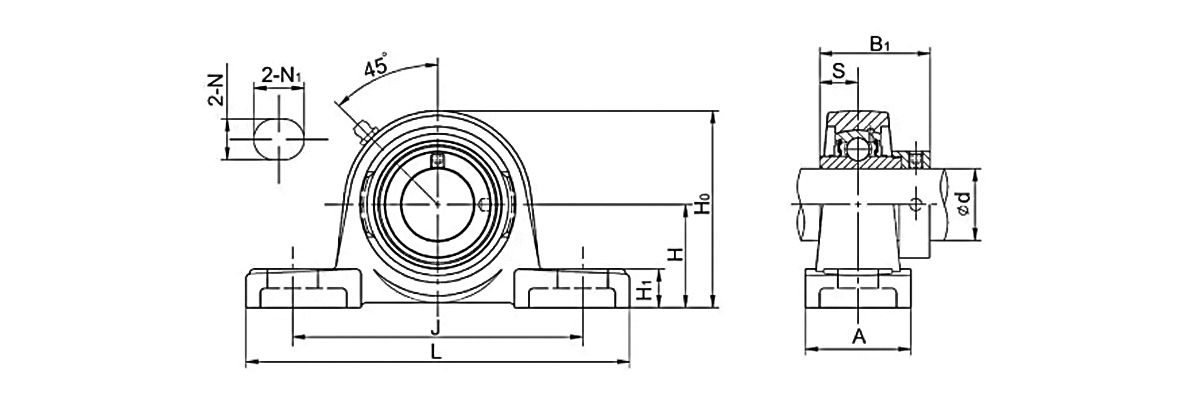

Birim No. Mil Çapı Boyutlar (mm) Cıvata Boyutu
(mm) 		Ağırlık
(kg)
d H L J A N N1 H1 Ho B1 S
(içinde) (mm)
NAP201 12 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP201-8 1/2 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202 15 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-9 9/16 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-10 5/8 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203 17 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203-11 11/16 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP204 20 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP204-12 3/4 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP205 25 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-14 7/8 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-15 15/16 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-16 1 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP206 1-1/16 30 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-18 1-1/8 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-19 1-3/16 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-20 1-1/4 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP207 35 47.6 167 126 44 17 21 6 82 51.1 18.8 M14 1.7
NAP207-20 1-1/4 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-21 1-5/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-22 1-3/8 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-23 1-7/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP208 40 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-24 1-1/2 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-25 1-9/16 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP209 45 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-26 1-5/8 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-27 1-11/16 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-28 1-3/4 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP210 50 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-30 1-7/8 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-31 1-15/16 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-32 2 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP211 55 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-32 2 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-34 2-1/8 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-35 2-3/16 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP212 60 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-36 2-1/4 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-38 2-3/8 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-39 2-7/16 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP213 65 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP213-40 2-1/2 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP214 70 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP214-44 2-3/4 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP215 75 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-47 2-15/16 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-48 3 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8

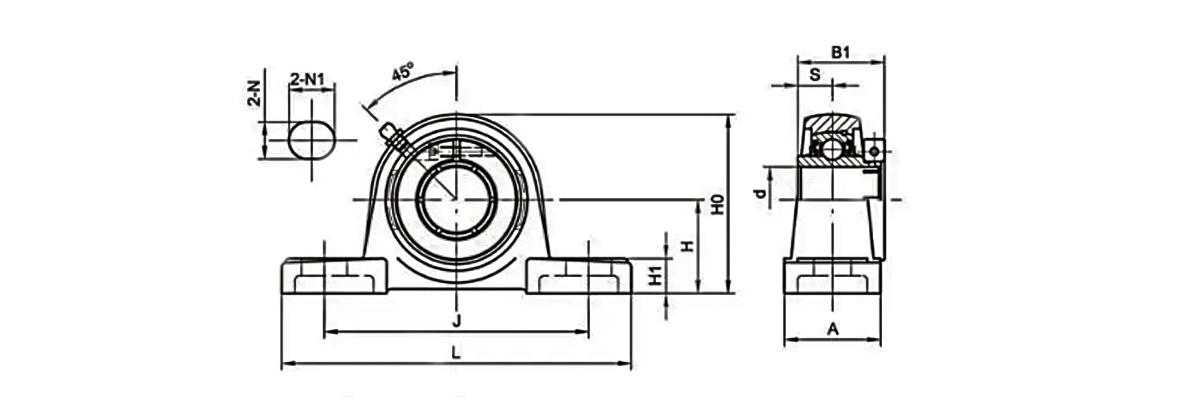

Birim No. Mil Çapı Boyutlar (mm) Cıvata Boyutu
(mm) 		Ağırlık
(kg)
d H L J A N N1 H1 Ho B1 S
(içinde) (mm)
UEP204 20 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP204-12 3/4 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP205 25 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-14 7/8 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-15 15/16 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-16 1 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP206 30 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-17 1-1/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-18 1-1/8 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-19 1-3/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-20 1-1/4 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP207 35 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-20 1-1/4 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-21 1-5/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-22 1-3/8 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-23 1-7/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP208 40 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-24 1-1/2 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-25 1-9/16 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP209 45 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-26 1-5/8 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-27 1-11/16 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-28 1-3/4 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP210 50 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-30 1-7/8 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-31 1-15/16 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-32 2 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP211 55 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-32 2 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-34 2-1/8 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-35 2-3/16 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP212 60 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-36 2-1/4 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-38 2-3/8 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-39 2-7/16 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87

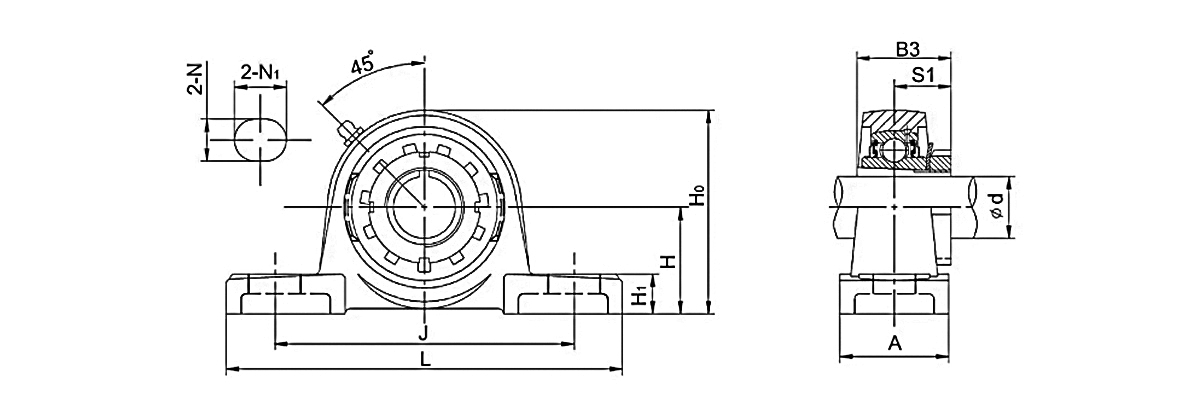

Birim No. Mil Çapı Boyutlar (mm) Cıvata Boyutu
(mm) 		Ağırlık
(kg)
d H L J A N N1 H1 Ho B3 S1
(içinde) (mm)
UKP205 H2305 20 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP205 HE2305 3/4 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP206 H2306 25 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HS2306 7/8 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HA2306 15/16 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HE2306 1 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP207 H2307 30 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HE2307 1-1/8 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HS2307 1-3/16 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP208 H2308 35 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HE2308 1-1/4 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HS2308 1-3/8 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP209 H2309 40 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HA2309 1-7/16 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HE2309 1-1/2 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP210 H2310 45 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HS2310 1-5/8 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HA2310 1-11/16 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HE2310 1-3/4 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP211 H2311 50 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HS2311 1-7/8 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HA2311 1-15/16 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HE2311 2 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP212 H2312 55 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP212 HS2312 2-1/8 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP213 H2313 60 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HA2313 2-3/16 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HE2313 2-1/4 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HS2313 2-3/8 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP215 H2315 65 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HA2315 2-7/16 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HE2315 2-1/2 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP216 H2316 70 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HA2316 2-11/16 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HE2316 2-3/4 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP217 H2317 75 95.2 310 247 83 25 28 32 186 82 40 M20 10.93
UKP218 H2318 80 101.6 326 262 88 27 30 33 198 86 42 M22 12.65

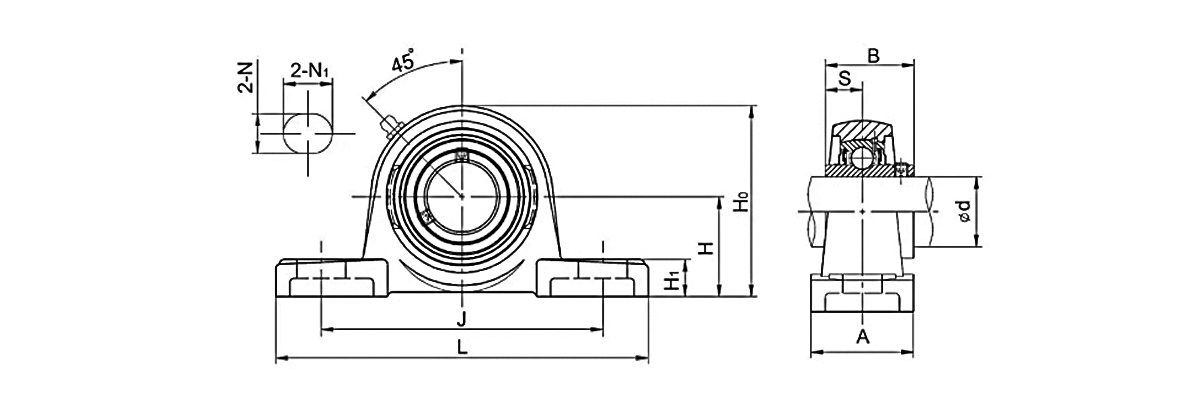

Birim No. Mil Çapı Boyutlar (mm) Cıvata Boyutu Ağırlık
d H L J A N N1 H1 Ho B S (mm) (kg)
(içinde) (mm)
UCPX05 25 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-13 13/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-14 7/8 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-15 15/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-16 1 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX06 30 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-17 1-1/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-18 1-1/8 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-19 1-3/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-20 1-1/4 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX07 35 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-21 1-5/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-22 1-3/8 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-23 1-7/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX08 40 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-24 1-1/2 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-25 1-9/16 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX09 45 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-26 1-5/8 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-27 1-11/16 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-28 1-3/4 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-29 1-13/16 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX10 50 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-30 1-7/8 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-31 1-15/16 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-32 2 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX11 55 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-33 2-1/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-34 2-1/8 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-35 2-3/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-36 2-1/4 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-37 2-5/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX12 60 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-38 2-3/8 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-39 2-7/16 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX13 65 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-40 2-1/2 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-41 2-9/16 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX14 70 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-42 2-5/8 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-43 2-11/16 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-44 2-3/4 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX15 75 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-45 2-13/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-46 2-7/8 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-47 2-15/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-48 3 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX16 80 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-49 3-1/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-50 3-1/8 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-51 3-3/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-52 3-1/4 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX17 85 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-53 3-5/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-55 3-7/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX18 90 101.6 384 283 106 27 30 40 206 104 42.9 M22 19
UCPX20 100 127 432 337 120 33 36 45 244 117.5 49.2 M30 24.9

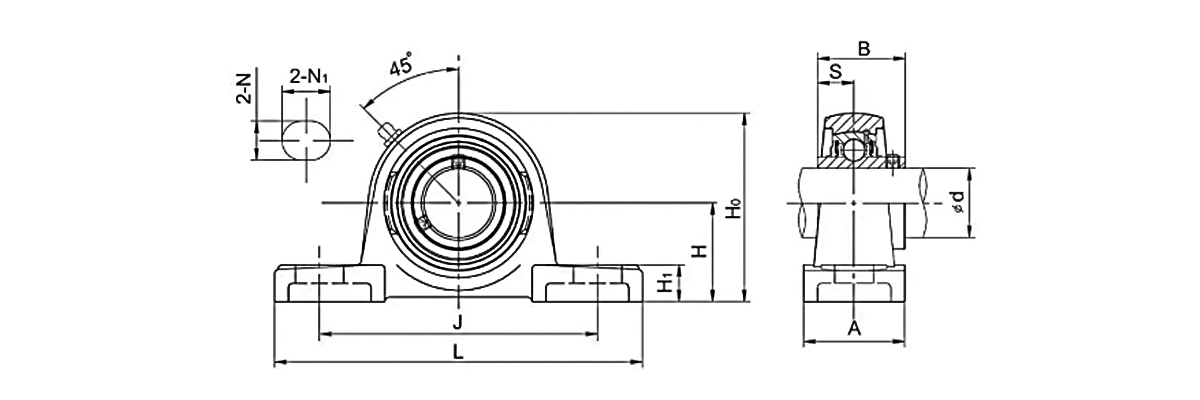

Ünite No Şaft d Boyutlar (mm) Cıvata boyutu (mm) Ağırlık (kg)
(mm) H L J A N N1 H1 Ho B s
UCP305 25 45 175 132 45 17 20 16 85 38 15 M14 1.4
UCP306 30 50 180 140 50 17 20 18 95 43 17 M14 1.8
UCP307 35 56 210 160 56 17 25 20 106 48 19 M14 2.8
UCP308 40 60 220 170 60 17 25 24 116 52 19 M14 3.08
UCP309 45 67 245 190 67 20 30 25 129 57 22 M16 4.1
UCP310 50 75 275 212 75 20 35 27 143 61 22 M16 6
UCP311 55 80 310 236 80 20 38 30 154 66 25 M16 7.4
UCP312 60 85 330 250 85 25 38 32 165 71 26 M20 9.4
UCP313 65 90 335 260 90 25 38 33 176 75 30 M20 10
UCP314 70 95 360 280 90 27 40 35 187 78 33 M22 12
UCP315 75 100 380 290 100 27 40 35 198 82 32 M22 14
UCP316 80 106 400 300 110 27 40 40 210 86 34 M22 18
UCP317 85 112 420 320 110 33 45 40 220 96 40 M27 20
UCP318 90 118 430 330 110 33 45 45 235 96 40 M27 24
UCP319 95 125 470 360 120 36 50 46 250 103 41 M30 26.5
UCP320 100 140 490 380 120 36 50 50 275 108 42 M30 34.3
UCP321 105 140 490 380 120 36 50 50 280 112 44 M30 36.6
UCP322 110 150 520 400 140 40 55 55 300 117 46 M33 42.5
UCP324 120 160 570 450 140 40 55 65 320 126 51 M33 53.5
UCP326 130 180 600 480 140 40 55 75 355 135 54 M33 72.1
UCP328 140 200 620 500 140 40 55 75 390 145 59 M33 89.1
[#giriş#]

Önerilen Ürünler

Hareketin Geleceğini Mühendislikle Şekillendirmek
UKL Hakkında
2020 yılında kurulan UKL Bearing Manufacturing Co., Ltd. (Wuxi), Çin Yastık Blok Rulmanları tedarikçileri ve OEM/ODM Yastık Blok Rulmanları şirketi, hassas imalata odaklanmış, Ar-Ge, üretim ve satışı birleştiren entegre bir sanayi ve ticaret kuruluşudur.
Şirket, yüksek performanslı rulman çözümlerinde uzmanlaşmış olup, hassasiyet ve güvenilirlik konusunda son derece yüksek talepleri olan küresel endüstrilere teknik destek sağlamaktadır.

200'den fazla yetenekli profesyonel ve tamamen modernize edilmiş bir üretim üssü ile UKL'in tesisleri, dövme, tavlama, tornalama, ısıl işlem, taşlama ve otomatik montaj dahil olmak üzere tüm üretim sürecini kapsamaktadır.
15 yılı aşkın OEM/ODM ihracat deneyiminden yararlanan UKL, müşteri ihtiyaçlarına hızlı yanıt vererek Avrupa, Asya, Afrika ve Orta Doğu'daki müşterilere esnek ve özelleştirilmiş hizmetler sunmaktadır.

Ukl Bearing Manufacturing Co.,Ltd Hakkımızda Daha Fazla Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    yıl

    Sektör Deneyimi

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Model Çeşitliliği

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Çalışan Sayısı

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Yıllık İhracat Değeri

Ukl Bearing Manufacturing Co.,Ltd
Onur Belgesi
Haberler
Monteli Rulmanlar Sektör Bilgisi

UCP214 Yastık Blok Rulmanı: Teknik Özellikler, Kurulum ve Çapraz Referans İçin En İyi Kılavuz

UCP214 makaralı Sağlam bir döküm demiri mahfazayı hassas tasarlanmış radyal geçişli bilyalı rulmanla birleştirici standartlaştırılmış monte edilmiş bir rulman ünitesini temsil eder. Bu ünite, tarım oyunlarından malzeme taşıma sistemlerine ve dağıtım uygulamalarına kadar çok çeşitli endüstriyel makinelerde dönen bağlantılar için güvenilir destek sağlamak üzere tasarlanmıştır. Teknik özellikler, malzeme ve uygun seçim kriterlerinin görülebildiği, hem optimum performans hem de uzun ömürlü arayan mühendislik profesyonelleri ve satın alma olanakları için çok önemlidir.

Teknik Mimari ve Tasarım Özellikleri

UCP214 yastık blok rulman ünitesi iki ana bileşenden oluşur: mahfaza ve rulman ek parçası. Yüksek kaliteli gri dökme demirden üretilen mahfaza, destekleyici yapılara güvenli bağlantı için iki cıvata deliğine sahip sağlam bir montaj tabanı sağlar. Rulman ek parçası, pozitif mil kilitlemesi için ayar vidaları içeren, her iki tarafta uzatılmış omuzlara sahip geniş bir iç bileziğe sahiptir. Bu tasarım güvenilir tork iletimi sağlar ve çalışma sırasında eksenel kaymayı önler.

UCP214 makaralıının kendi kendine hizalanma özelliği özel ilgiyi hak etmektedir. Rulman ek parçasının küresel dış çapı, mahfaza içindeki eşleşen küresel yüzeyle eşleşerek birkaç dereceye kadar açısal yanlış hizalama telafisine olanak tanır. Bu özelliğin, şaft sapması veya montaj hatalarının erken rulman arızasına yol açabileceği uygulamalarda paha biçilemez olduğu kanıtlanmıştır.

Malzeme Özellikleri ve Performans Parametreleri

Özellik Şartname Seçenek Önem
Muhafaza Malzemesi Gri Dökme Demir (GG) Endüstriyel ortamlara uygun sağlamlık, sönümleme ve aşınma direnci sağlar
Rulman Ekleme Malzemesi Krom Çelik (Sınıf 52100) Daha uzun servis ömrü için yüksek verim, aşınma direnci ve yorulma dayanımı sunar
Kilitleme Mekanizması Ayar Vidaları (2) Yatırımın Pozitif vadesini sağlar; hem metrik hem de inç mil boyutlarına uygundur
Sızdırmazlık Sistemi Askılı Çift Temaslı Contalar Yağlayıcıyı korurken depolanan maddenin girişine karşı koruma sağlar; nemli veya tozlu ortamlar için uygundur
Yağlama Bağlantı parçasıyla birlikte gres (Nlgi #2 eşdeğeri) İlk ve yeniden yağlama yeteneği sağlar; bakım aralıklarını uzatır
Sıcaklık Aralığı -20°C ila 120°C Çeşitli çevre koşullarının korunması mümkün
Bitiş Boyalı Muhafaza için ek kırılma koruması sağlar

İki Değişken: UCP214 ve UCP214-44

Bu yastık blok rulmanın, boyutlarının spesifikasyonuna göre iki ana çeşidi mevcuttur:

UCP214 rulman : Metrik mil uygulamaları için tasarlanmış 70 mm delik çapına sahiptir. Bu sürüm uluslararası olarak dağıtılabilir ve metrik boyutların standart olduğu Avrupa, Asya ve küresel pazarlarda yaygın olarak kullanılmaktadır.

UCP214-44 rulman : 2-3/4 inç'e karşılık gelen 69,85 mm'lik bir delik çapına sahiptir. Bu tipik, özellikle Kuzey Amerika pazarlarında yaygın olan inç sistemli sistemlere ve imparatorluklara göre üretilenlere hizmet eder.

Her iki model de aynı mahfaza boyutlarını, değişen deliği aralığını, merkez yüksekliğini ve yük değerlerini paylaşır. Muhafazaların oranları arasında değiştirilebilirliği, bakım departmanları ve dağıtıcılar için envanter yönetimini basitleştirir. UCP214 tedarikçi tedarikçileri veya UCP214-44 tedarikçi tedarikçileri arayan satın alma profesyonelleri için bu uyumluluğu sağlanır, korurken envanter masraflarını azaltır.

Uygulamalar ve Endüstri Kullanım Durumları

UCP214 yastık blok rulman, çok yönlülüğü ve sağlam yapısı nedeniyle çok sayıda endüstride uygulama alanı bulmaktadır:

Konveyör Sistemleri : Kendiliğinden hizalanma özelliği, uzun zamandan beri yaygın olan özellikleri sapmasını dengelerken, dökme demir muhafaza, dökme malzeme taşımanın karakteristik özelliği olan sürekli yüklere ve mukavemetlere dayanıklıdır.

Tarım Makinaları : Toz, kalıcı ve kalıcı çalışma koşulları, etkili kalıcı ve dayanıklılığa sahip rulmanlar gerektirir. UCP214 tasarımı, biçerdöverler, balya makineleri ve eşya taşıma aletleri gibi yerlerde bu ürünlerin çeşitliliği gelir.

Endüstriyel Fanlar ve Üfleyiciler : Ünitenin yanlış hizalamayı karşılama yeteneği ve güvenilir sızdırmazlığı, onu bakım erişiminin sınırlandırılabilmesi hava uygulamaları için uygun sürüm.

Paketleme Ekipmanları : Yastık blok rulman, paketleme şapkalarında yaygın olarak kullanılan yüksek hızlı, aralıklı çalışma uygulamalarının performansını sağlar.

Tekstil Makineleri : UCP214 rulmanın düzgün ve sessiz çalışması, kontrol kontrolünün önemli olduğu tekstil işleme ekipmanlarına katkıda bulunur.

61,913 mm'lik bir deliğe (2-7/16 inç) sahip ilgili UCP212-39 rulman, ara mil çapları gerektiren uygulamalara hizmet eden, bu serideki bir başka popüler çeşidi temsil eder. Birçok UCP212-39 kullanıcısı, belirli ekipman tasarımlarıyla uyumluluğu ve yerleşik yastık blok rulman tedarikçilerinden temin edilebilmesi nedeniyle bu üniteyi seçmektedir.

Tedarik Profesyonelleri için Seçim Kriterleri

UCP214 rulman tedarikçilerini değerlendirirken satın alma uzmanlarının birkaç kritik faktör dikkate alınması gerekir:

Yük Gereksinimleri : UCP214 rulman, yaklaşık 62.000 N'lik bir dinamik yük değeri ve 44.000 N'lik bir statik yük değeri sunar; bu da onu orta ila ağır hizmet uygulamaları için uygundur.

Mil Çapı Uyumluluğu : Uygulamanın metrik 70 mm (UCP214) veya inç 2-3/4" (UCP214-44) özelliklerini gerektirip çalıştırmayı gerektirmediğini, uygun uyum ve performans açısından önemlidir.

Çevre Koşulları : Aşırı sıcaklıklar, neme maruz kalma ve bunların madde seviyeleri ile ilgili seçimlerini ve yağlama etkilerini etkiler. Standart konfigürasyon çoğu endüstriyel ortama uygundur ancak özel seçenekler de mevcut olabilir.

Konut Yapılandırması : Yastık bloklu iki aralıklı taban tasarımı basit kurulum sağlar, ancak montaj deliği aralığının ve merkez mesafelerin boyutlarının doğrulanması mevcut ekipmanla uyumluluğu sağlar.

UKL Rulman İmalatı Co, Ltd . (Wuxi), hassas üretime odaklanan, Ar-Ge, üretim ve satışları birleştiren entegre bir sanayi ve ticaret kuruluşudur. Çin'de profesyonel bir rulman fabrikası ve rulman imalat şirketi olan şirket, yüksek performanslı rulman çözümlerinde sağlamlık, aralık ve çözüm odaklı son derece yüksek taleplere sahip küresel endüstrilere teknik destek sağlamaktadır.

200'den fazla vasıflı profesyonel ve tamamen modernize edilmiş bir üretim üssü ile UKL'nin tesisleri, dövme, tavlama, tornalama, ısıl işlem, taşlama ve otomatik montaj olmak üzere tüm üretim sürecini kapsar. Bu dikey olarak entegre yaklaşım, kademeli kalite kontrolünü sağlar ve dünya genelinde hızlı yanıt veren hizmet sağlar.

Özünde Teknoloji ve Yenilik: Özel Ar-Ge ekibi sürekli olarak yüksek hassasiyetli çapraz makaralı makaralar, çift yönlü eksenel eğimli bilyalı makaralar ve CNC makinelerinde, robotiklerde ve akıllı otomasyon sistemlerinde kullanılan diğer ürünler geliştirmektedir. Hassas tasarım ve dijital üretim kontrolü sayesinde UKL, ürün doğruluğunu ve performans açısından uluslararası standartların karşılanmasını sağlar.

Sürdürülebilirlik ve Dayanıklılık: Çevreye duyarlı işlemler, malzeme geri dönüşüm girişimleri ve optimize edilmiş enerji kullanımı esnekliği ayak izini azaltır. UKL, üretimin ötesinde, özgürlükleri teşvik etmek için eğitim ve teknik eğitim girişimlerini de desteklemektedir.

SSS

UCP214 ve UCP214-44 rulmanlar arasındaki fark nedir?

temel fark delik çapındadır: UCP214, metrik miller için 70 mm'lik bir deliğe sahiptir; UCP214-44 ise inç bazlı miller için 69,85 mm (2-3/4 inç) bir deliğe sahiptir. Muhafaza boyutları, cıvata deliği aralığı ve yük değerleri her iki model için de aynıdır.

UCP214 yastık bloklu oluşma kendi kendine hizalanma özelliği nasıl çalışır?

Rulman ek parçası, mahfazanın içindeki eşleşen küresel yüzeye uyan küresel bir dış çapa sahiptir. Bu, şaft ile mahfaza arasında birkaç dereceye kadar açısal hizalamaya izin vererek şaft sapmasını veya montaj hatalarını telafi eder.

UCP214 rulmanı hangi frekans aralığını kullanır?

UCP214 rulman, rulmanı mile kilitlemek için iç bilezikte iki ayar vidası kullanır. Bu, pozitif şaft sabitlemesi sağlar ve kolay kurulum ve sökme işlemini kolaylaştırır.

UCP214 rulmanını yaygın olarak hangi endüstriler kullanıyor?

UCP214 rulmanlar, güvenilir bağlantı destekleri diğer endüstriyel üretim sıra yanı dağıtım sistemlerinde, tarım makinelerinde, endüstriyel fanlar ve üfleyicilerde, paketleme ekipmanlarında ve tekstil makinelerinde yaygın olarak kullanılmaktadır.

UCP214 yatağı için önerilen sıcaklık aralığı nedir?

UCP214 rulman, -20°C ila 120°C sıcaklık aralığında etkili bir şekilde çalışarak, onu çeşitli endüstriyel ortamlara uygun hale getirir.
