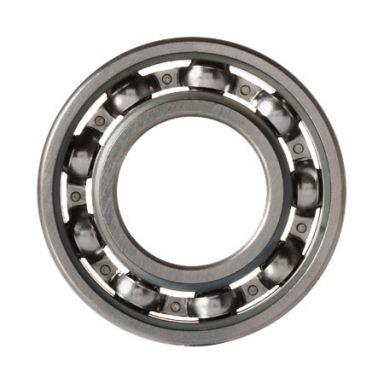

A 6224 rulman modern endüstriyel makinelerin temel bir bileşenini temsil eder. Tek sıralı sabit bilyalı rulmanlar imalat, otomotiv ve enerji sektörlerinde en çok yönlü ve yaygın olarak kullanılan rulman tipleri arasındadır. Bu rulmanlar, yivli halkalara yerleştirilmiş çelik bilyaların yer aldığı basit ama etkili bir tasarım aracılığıyla radyal yükleri ve orta dereceli eksenel yükleri destekler.
Derin oluk tasarımı, rulman çevresinde sürekli bir yük yolu oluşturarak gerilimi tüm yuvarlanma elemanlarına eşit şekilde dağıtır. Bu mimari, yüksek operasyonel güvenilirliği korurken zorlu koşullar altında sorunsuz dönüş sağlar. 6224 tek sıralı sabit bilyalı rulman atama uluslararası ISO standartlarına uygundur ve mühendislerin küresel tedarik zincirlerinde güvenebilecekleri belirli boyut ve performans özelliklerini belirtir.
Sabit bilyalı rulmanlar, endüstriyel ortamlarda yaygın olarak benimsenmelerine katkıda bulunan çeşitli kritik tasarım unsurlarını içerir.
Bu bileşenlerin hassas üretimi, çalışma sırasında minimum titreşim ve gürültü sağlar. Yuvarlanma yolu oluklarındaki yüzey kalitesi, rulman ömrünü ve çalışma düzgünlüğünü doğrudan etkiler. Modern üretim teknikleri, toleransları mikrometre dahilinde tutarak rulmanların birçok uygulamada 10.000 RPM'yi aşan dönüş hızlarına ulaşmasını sağlar.
Diğer rulman türlerinden farklı olarak sabit oluklu rulmanlar, birleşik yük senaryolarını yönetme konusunda mükemmeldir. Geometri, bilyaların hem şafta dik radyal yükleri hem de şaft yönüne paralel orta düzeyde eksenel yükleri taşımasına olanak tanır. Bu çift kapasite özelliği, birçok uygulamada birden fazla rulman tipine olan ihtiyacı ortadan kaldırarak tasarım karmaşıklığını ve sistem maliyetini azaltır.
Boyut ve performans özelliklerini anlamak, mühendislerin belirli uygulamalar için uygun rulmanları seçmesine yardımcı olur.
| Parametre | Değer | Birim |
|---|---|---|
| Delik Çapı (d) | 120 | mm |
| Dış Çap (D) | 215 | mm |
| Genişlik (B) | 40 | mm |
| Minimum Fileto Yarıçapı (r) | 2.1 | mm |
| Ağırlık | 5.27 | kilo |
| Delik Tipi | Silindirik Delik | - |
| Yuvarlanma Elemanı | Çelik Bilyalı, Tek Sıralı | - |
| Performans Metriği | Derecelendirme |
|---|---|
| Temel Dinamik Yük Değeri (Cr) | 146kN |
| Temel Statik Yük Değeri (Cor) | 118kN |
| Yağlama Hız Limiti | 6300 devir/dakika |
| Gres Yağlama Hız Limiti | 4000 devir/dakika |
| Çalışma Sıcaklığı Aralığı | -30 ila 120 santigrat derece |
| Tolerans Sınıflandırması | C0 Standardı, C3/C4'e yükseltilebilir |
6224 rulman, farklı çalışma ortamlarına uyacak şekilde birden fazla konfigürasyonla gelir:
Sabit yivli rulmanlar, birden fazla çalışma boyutunda olağanüstü performans sunar. Basit geometrileri, karmaşık rulman tasarımlarına kıyasla daha düşük sürtünme sağlayarak endüstriyel sistemlerde enerji tüketimini azaltır. Bilyalar ve yuvarlanma yolları arasındaki sıfır derecelik temas açısı, bu rulmanların şok yükleri etkili bir şekilde karşılamasına olanak tanır ve erken arıza olmadan ani kuvvet artışlarını absorbe eder.
Termal stabilite bir başka önemli avantajı temsil eder. Çelik yapı malzemeleri, belirtilen sıcaklık aralığında tutarlı mekanik özellikleri koruyarak hem kriyojenik hem de yüksek sıcaklık uygulamalarında öngörülebilir performans sağlar. Dağıtılmış yük yolu, yorulma arızalarını başlatabilecek lokal stres konsantrasyonlarını önler.
Mühendisler, sabit yivli rulman tasarımında yer alan standardizasyonu takdir ediyor. Üniversal şaft boyutlandırması ve standartlaştırılmış montaj arayüzleri ekipman geliştirmeyi kolaylaştırır. Bu çok yönlülük şunları sağlar: Elektrik motoru için sabit bilyalı rulman özel uyarlamalar gerektirmeden çeşitli sektörlerdeki uygulamalar. Silindirik delik tasarımı, uygun montaj donanımı aracılığıyla hem masif milleri hem de konik manşonları barındırır.
Sabit yivli rulmanlar, birçok sektörü kapsayan endüstriyel makinelerde temel bileşenler olarak hizmet eder. Çeşitli yük koşullarına ve hız aralıklarına uyarlanabilmeleri, onları son derece geniş bir uygulama yelpazesi için uygun kılar.
Elektrik Motorları ve Döner Ekipmanlar: Motor tasarımının merkezinde yer alan bu rulmanlar, 1000 beygir gücünü aşan büyük endüstriyel motorlar aracılığıyla kesirli beygir gücüne sahip motorlarda şaft dönüşünü destekler. Yalıtımlı modeller toz, nem veya kimyasallara maruz kalan ortamlarda koruma sağlar.
Malzeme Taşıma Ekipmanları: Konveyör sistemleri, vinçler ve kaldırma mekanizmaları, güvenilir yük desteği için sabit rulmanlara bağlıdır. Radyal yük kapasitesi madencilik, inşaat ve üretim tesislerinde ağır malzeme transfer işlemlerine uygundur.
Kompresörler ve Pompalar: Pistonlu ve döner kompresör tasarımları, dinamik basınç değişimleri altında hassas şaft konumlandırmasını korumak için bu yatakları içerir. Pompa uygulamaları, su girişine direnen ve iç korozyonu önleyen sızdırmaz rulman çeşitlerinden yararlanır.
Tarım Makinaları: Tahıl taşıma sistemlerinden mahsul işleme makinelerine kadar tarım ekipmanları, hem birincil tahrik sistemlerinde hem de yardımcı bileşenlerde sabit oluklu rulmanlar kullanır. Toza, neme ve organik kalıntılara çevresel maruz kalma, kapalı veya korumalı çeşitleri gerektirir.
Tekstil ve Kağıt İşleme: Yüksek hızlı iş mili uygulamaları ve ağ taşıma ekipmanları, tutarlı performans için sabit yivli rulmanlara güvenir. İşleme ortamlarındaki sıcaklık değişimleri rulmanın çalışma aralığı dahilinde kalır.
Çalışma koşulları uygun conta tipini ve yağlama yöntemini belirler. 6000 RPM'ye yaklaşan yüksek hızlı uygulamalarda sürtünmeyle ısınmayı en aza indirmek için tipik olarak yağlama kullanılır. 2000 ila 4000 RPM aralığındaki orta hızlı işlemler, gresle yağlamayla etkili bir şekilde çalışır ve daha az sıklıkta bakım müdahalesi gerektirir. Düşük hızlı ağır yük senaryoları, yağlamayı hapseden ve çevresel kirleticileri dışarıda bırakan sızdırmaz rulmanlardan yararlanır.
Ortam sıcaklığı aralıklarını aşan uygulamalar veya aşındırıcı ortamlarda çalışan uygulamalar, standart çeliğin ötesinde yatak malzemeleri gerektirir. Paslanmaz çelik yuvarlanma elemanları ve yatakları oksidasyona ve kimyasal saldırılara karşı direnç göstererek denizcilik veya kimyasal işleme uygulamalarında servis ömrünü uzatır.
Doğru rulman seçimi, optimum ekipman performansını ve çalışma ömrünü garanti eder. Mühendislerin belirli bir rulman modelini belirlemeden önce birçok kritik parametreyi değerlendirmesi gerekir.
Yük Analizi: Normal çalışma sırasında ve başlatma/kapatma geçici durumları sırasında beklenen radyal ve eksenel yükleri hesaplayın. Hesaplanan bu yükleri rulmanın temel yük değerleriyle karşılaştırın. Temel yük değerinin 1,5 ila 2,0 katı güvenlik marjları, rulman ömrünün uzatılması için standart uygulamadır.
Hız Gereksinimleri: Beklenen çalışma hızı aralığını ve en yüksek dönüş hızını belirleyin. Uygulamaya yağla mı yoksa gresle mi yağlamanın daha uygun olduğunu belirlemek için yatağın yağlama hızı sınırlarına bakın. Yüksek hızlı uygulamalar, yuvarlanma elemanları üzerindeki merkezkaç etkilerini en aza indirmek için optimize edilmiş kafes tasarımlarına sahip rulmanlar gerektirebilir.
Çevresel Faktörler: Kirlenmeye maruz kalma durumunu, nem varlığını, aşırı sıcaklıkları ve kimyasal maruziyeti değerlendirin. Yalıtılmış yatak çeşitleri toz ve nem girişine karşı koruma sağlar ancak gres takviyesini sınırlar. Açık rulmanlar sürekli taze yağlama beslemesine izin verir ancak makine gövdesi seviyesinde etkili bir dış sızdırmazlık gerektirir.
Montaj Yapılandırması: Mil veya yatak montajının uygulama geometrisine uygun olup olmadığını belirleyin. Tolerans gereksinimlerini göz önünde bulundurun ve çalışma sırasında hem radyal hem de eksenel yükleri uygun şekilde destekleyen montaj yöntemleri belirleyin.
Doğru yağlama, rulmanın servis ömrünü uzatmada en önemli faktörü temsil eder. Gresle yağlanan rulmanlar, bozulmuş yağlayıcıyı değiştirmek ve yuvarlanma elemanları ile yuvarlanma yolları arasındaki koruyucu filmi korumak için periyodik olarak yenilenmeyi gerektirir. Yağlama, yüksek hızlı uygulamalar için ideal olan filtreleme sistemleri aracılığıyla sürekli soğutmaya ve kirliliğin giderilmesine olanak tanır.
Aşırı yağlama, mekanik çalkalama yoluyla ısı üretir ve bundan kaçınılmalıdır. Yetersiz yağlama aşınmayı hızlandırır ve krapajı başlatarak çalışma saatleri içinde rulmanı tahrip eder. Uygulamaya özel öneriler, bu rekabet halindeki endişeleri dengeler.
Düzenli denetimler, yıkıcı arızalar ortaya çıkmadan önce gelişen sorunları tespit eder. Yüksek sıcaklık okumaları, yetersiz yağlamanın veya aşırı yükün göstergesidir. Olağandışı gürültü veya titreşim, kir girişini veya yuvarlanma elemanı yüzeyinin döküldüğünü gösterir. Sistematik izleme, beklenmedik ekipman arıza sürelerini en aza indiren öngörücü bakım planlamasına olanak tanır.
Yalıtılmış rulman tasarımları yağlayıcı içerir ve kirlenmeyi önleyerek bakım sıklığını azaltır. Açık rulmanlar, makine gövdesi arayüzünde harici sızdırmazlık gerektirir. Esnek contalar ve labirent tasarımları, kontrollü yağlama sirkülasyonuna izin verirken yatağın iç kısımlarını korur. Tozlu veya ıslak ortamlarda çalışan ekipmanlar, geliştirilmiş sızdırmazlık önlemlerinden önemli ölçüde yararlanır.
Endüstriyel uygulamalara yönelik rulman teknolojilerini değerlendirirken mühendisler, derin oluk tasarımlarını konik makaralı rulmanlar, silindirik makaralı rulmanlar ve manyetik rulmanlar gibi alternatif yaklaşımlarla karşılaştırır.
| Rulman Tipi | Radyal Kapasite | Eksenel Kapasite | Hız Aralığı | Maliyet Düzeyi |
|---|---|---|---|---|
| Sabit Bilyalı | iyi | Orta | Yüksek | Düşük |
| Konik Rulo | Mükemmel | Mükemmel | Orta | Yüksek |
| Silindirik Rulo | Mükemmel | Sınırlı | Yüksek | Orta |
| Manyetik Rulmanlar | Uzmanlaşmış | Uzmanlaşmış | Çok Yüksek | Çok Yüksek |
Sabit yivli rulmanlar, orta dereceli yükleri, değişken hızları ve maliyet hassasiyetini birleştiren genel amaçlı uygulamalar için en uygun seçimi temsil eder. Özel rulman türleri, belirli senaryolarda üstün performans sağlar, ancak önemli ölçüde daha yüksek satın alma ve işletme maliyetiyle.
Sabit bilyalı rulmanlar, başta genel tasarım özellikleri için ISO 6 ve tolerans sınıflandırması için ISO 286 olmak üzere, sıkı uluslararası boyut ve performans standartlarına uygundur. Bu standartlar, küresel tedarik zincirleri arasında değiştirilebilirliği sağlar ve mühendislerin birden fazla tedarikçiden gelen bileşenleri güvenle belirlemesine olanak tanır.
ISO 9001 üretim uyumluluğu ve ISO 20623 taşıyan kalite standartlarını içeren kalite belgelendirme sistemleri, tutarlı üretim süreçleri oluşturur. Düzenli testler, rulman bileşenlerinin belirtilen yük derecelendirmelerini, boyutsal doğruluğu ve yüzey kalitesi gereksinimlerini karşıladığını doğrular.
Modern üretim tesisleri, yüzey kalitesi 0,05 mikrometrenin altında olan yuvarlanma yolu geometrileri elde etmek için bilgisayarlı sayısal kontrollü işleme kullanır. Gelişmiş taşlama teknikleri, yorulma arızalarını başlatan yüzey altı malzeme kusurlarını ortadan kaldırır. Proses içi kalite doğrulaması, rulmanlar üretim tesislerinden ayrılmadan önce boyutsal uygunluğu doğrular.
Çeliğin santrifüjle saflaştırılması, operasyonel yükler altında stresi yoğunlaştıran iç kalıntıları ortadan kaldırır. Isıl işlem süreçleri malzemenin sertliğini ve dayanıklılığını optimize ederek aşınma direncini kırılganlığa karşı dengeler. Bu metalurjik gelişmeler, pratik rulman servis ömrünü önceki nesil tasarımların çok ötesine taşıyor.
Rulman endüstrisi, gelişmiş performans, gelişmiş sürdürülebilirlik ve gelişen endüstriyel gereksinimlere uyum sağlama yönünde ilerlemeye devam ediyor. Hafif kompozit kafes tasarımları yapısal bütünlüğü korurken aşırı hızlarda merkezkaç kuvvetlerini azaltır. Hibrit yataklardaki seramik yuvarlanma elemanları, birçok uygulama için yeterli yük kapasitesini korurken kütleyi ve sürtünmeyi azaltır.
Katı yağlayıcı kaplamalar, özellikle havacılık ve vakum uygulamalarıyla ilgili olarak, geleneksel gres ve yağın muhafaza edilemediği ortamlarda rulmanların çalışmasına olanak sağlar. Gömülü sensörleri içeren akıllı rulman tasarımları, arızalar meydana gelmeden önce bakım ihtiyaçlarını tahmin eden durum izlemeyi mümkün kılarak kritik sistemlerde güvenilirliği optimize eder.
Sürdürülebilirlik hususları, daha az sıklıkta değiştirme gerektiren ve çevreyle uyumlu yağlayıcılar kullanan rulman tasarımlarının geliştirilmesini teşvik etmektedir. Üreticiler, modern makinelerin talep ettiği performans standartlarını korurken, nadir toprak elementlerini kalıcı mıknatıs kafeslerinden çıkarmaya çalışıyor.
Olağandışı yatak gürültüsü tipik olarak kir girişini veya yetersiz yağlamayı gösterir. Rulman çentikli yuvarlanma yolu yüzeylerinde dolaşan metal parçacıklar tanınabilir sürtünme sesleri yaratır. Temiz yağlayıcıyla sistematik yıkama, kirlenmenin minimum düzeyde kalması durumunda bazen düzgün çalışmayı yeniden sağlar. Sıkışmış veya ciddi şekilde hasar görmüş rulmanların tamamen değiştirilmesi gerekir.
Beklenen servis aralıklarından önce rulman arızası; kurulum hatalarını, aşırı yüklemeyi veya çevresel sorunları gösterir. Yanlış montaj, eksantrik yüklerin dağıtılmış yükler için tasarlanmış yatak bölümleri üzerinde yoğunlaşmasına neden olur. Montaj bağlantılarının aşırı sıkılması, malzeme yorulmasını hızlandıran iç gerilimler yaratır. Belirtilen montaj toleranslarının korunması, kurulumdan kaynaklanan bu arızaları önler.
Rulman sıcaklığının normal çalışma aralığının üzerinde olması, yağlamanın bozulmasından veya aşırı yük uygulamasından kaynaklanan sürtünme artışını gösterir. Yağlayıcı miktarını artırmak veya daha yüksek sıcaklık kapasitesine sahip grese geçmek bazen sorunları çözer. Yük analizi doğrulaması, çalışma koşullarının rulman tasarım değerlerini aşıp aşmadığını doğrular.
Sızdırmaz sabit oluklu rulmanlar, yağlayıcıyı yatağın içinde tutan ve harici kirlenmeyi önleyen kalıcı contalar içerir. Bu tasarım bakım gereksinimlerini azaltır ve tozlu veya ıslak ortamlarda iyi performans gösterir, ancak harici yağlayıcı takviyesini önler. Açık rulmanlar, sürekli yağlayıcı dolaşımına ve soğutmaya izin verir ancak kir girişini önlemek için harici muhafaza contalarına ihtiyaç duyar. Uygulama ortamı ve bakım kapasitesi en uygun konfigürasyonu belirler.
Rulman seçimi, mile etkiyen radyal ve eksenel yüklerin hesaplanmasıyla başlar. Hesaplanan yüklerinizi yayınlanmış temel yük değerleriyle karşılaştıran rulman üreticisinin yük değeri tablolarına bakın. Yeterli hizmet ömrü güvenlik marjlarını sağlamak için hesaplanan yükün temel yük değerinin yüzde 50 ila 70'inin altında kalacağı bir rulman boyutu seçin. Çalışma hızının, yatağın tavsiye edilen yağlama hızı limitleri dahilinde olduğunu doğrulayın.
Sabit yivli rulmanlar, rulman boyutuna ve yük koşullarına bağlı olarak genellikle bir ila üç derece civarındaki sınırlı açısal yanlış hizalamayı tolere eder. Aşırı hizasızlık, rulman yüklerini yuvarlanma yolunun sınırlı bölümleri üzerinde yoğunlaştırarak yorulma arızasını hızlandırır. Şaft ve mahfazanın eşmerkezliliğini vurgulayan montaj prosedürleri yanlış hizalama sorunlarını önler. Esnek kaplin seçimi, rulmanların bağımsız olarak uyum sağlayamayacağı küçük şaft sapmalarına uyum sağlar.
Rulmanın maksimum hız derecesine yaklaşan yüksek hızlı uygulamalar, kontrollü akış hızlarında rulmanın içinde dolaşan yağlamadan yararlanır. Yağ, yuvarlanma elemanı sürtünmesinden kaynaklanan ısıyı ortadan kaldırır ve sürekli olarak bozulmuş yağlayıcının yerini alır. Orta hızlara uygun gres yağlaması, yüksek hızlarda aşırı ısı üreterek rulmanın tutukluk yapmasına neden olabilir. Yağ buharı veya yağ-hava yağlama sistemleri, özel ultra yüksek hızlı uygulamalar için gelişmiş çözümleri temsil eder.
Fabrikada sızdırmazlığı sağlanan rulmanlar tipik olarak, normal çalışma koşulları altında genellikle birkaç yıl süren uzun servis süreleri için yeterli yağlamayı içerir. Yeniden yağlama aralıkları çalışma sıcaklığına, yük koşullarına ve görev döngüsüne bağlıdır. Üreticiler genellikle yağlama gereksinimlerini ürün belgelerinde belirtir. Yalıtılmış rulmanlar dahili yağlayıcı rezervlerini tükettiğinde, sökmeden doğrudan yeniden yağlama mümkün olmadığından değiştirme gerekli hale gelir.
Rulman ön yükü, montaj sırasında dönen elemanlara uygulanan iç sıkıştırmayı ifade eder. Uygun ön yükleme, aksi takdirde yuvarlanma yolu kaymasına ve girintiye neden olabilecek iç boşluğu ortadan kaldırır. Aşırı ön yükleme gereksiz sürtünme ve ısı yaratırken, yetersiz ön yükleme yuvarlanma elemanının kaymasına neden olur. Montaj spesifikasyonları, rulman ile şaft veya rulman ile yatak deliği arasındaki kontrollü geçişler yoluyla doğru ön yükü belirler.
Sabit yivli rulmanlar radyal yükleri etkili bir şekilde karşılar ancak konik makaralı rulmanlarla karşılaştırıldığında sınırlı eksenel yük kapasitesi sağlar. Otomotiv tekerlek rulmanları, frenleme kuvvetlerine ve yanal yüke uyum sağlamak için önemli miktarda eksenel yük direnci gerektirir. Sabit oluklu konfigürasyonlar belirli tekerlek dışı otomotiv uygulamalarında çalışırken, üstün eksenel kapasite ve doğal ön yükleme yetenekleri nedeniyle konik makaralı tasarımlar tekerlek montajı için standart olmaya devam ediyor.
Sızdırmaz rulmanları, sıcaklığın 16 ila 35 santigrat derece arasında sabit olduğu kuru ortamlarda orijinal ambalajında saklayın. Rulmanları nemden, aşındırıcı gazlardan ve yağlayıcı özelliklerini bozan aşırı sıcaklık dalgalanmalarından koruyun. Uzun süreli depolama, ilk başlatma sırasında yumuşak bir çalışma gerektiren gresi potansiyel olarak kalınlaştırır. Açık rulmanlar, yuvarlanma yolu yüzeylerinin korozyonunu önleyen koruyucu kapaklara ve kuru depolamaya ihtiyaç duyar.
