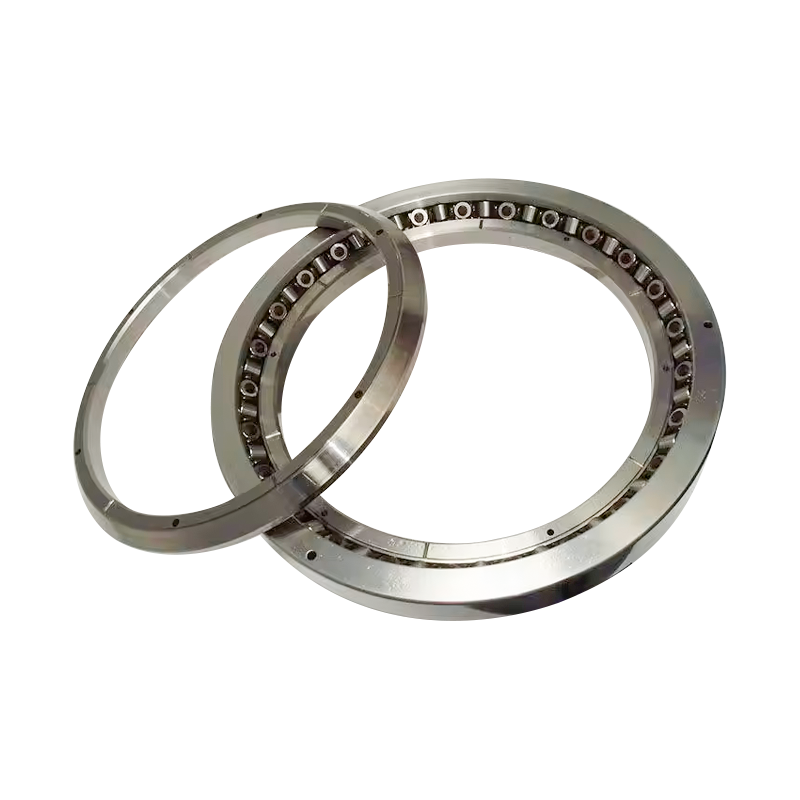

XRT060-NT Rulman

Çapraz Konik Makaralı Rulmanlar (CTRB): Yüksek Hassasiyetli Dönüş
Çapraz Konik Makaralı Rulman (CTRB), iki takım yuvarlanma yolu ve konik makaraların birbirine dik açılarda çapraz olarak yerleştirildiği, ara parça blokları ve destek pedleri ile tamamlanan yapısal bir tasarıma sahip, yüksek hassasiyetli bir rulman türüdür. Büyük konik açılı tasarım, etkili açıklığın yatağın gerçek genişliğinin birkaç katına ulaşmasını sağlar. Yuvarlanan yüzeylerin uzatılmış çizgileri dönme merkezinde kesişerek saf yuvarlanma hareketi elde edilir.

Dahili konik makaralar alternatif V şeklinde bir konfigürasyonda düzenlenmiştir. Konik geometri, stres yoğunlaşmasını önlemek için yuvarlanma yolu eğim açısıyla eşleşir ve rulmanın eksenel, radyal ve moment yüklerine (devrilme momenti) dayanabilmesini sağlar. Rulman hassasiyeti P4/P2 sınıflarına ulaşabilir ve sertliği optimize etmek için ayarlanabilir bir ön yük tasarımına sahiptir. Sınırlayıcı hızları çapraz silindirik makaralı rulmanlardan daha yüksektir ve daha düşük bir sürtünme katsayısı sergilerler.

Contact Us Bize Ulaşın
ÖNV：331138 AG Dört Sıralı Konik Makaralı Rulman SONRAKİ：Sonraki ürün yok
  • Açıklama
  • Özellikler
  • Bize Ulaşın

Ürün Özellikleri
·Kompakt Yapı: Çapraz Konik Makaralı Rulmanlar, dik açılarda çapraz olarak düzenlenmiş iki set yuvarlanma yolu ve makaradan oluşur. Rulmanın kesit yüksekliği tek sıralı rulmana benzer, dolayısıyla yerden ve gövde malzemesinden tasarruf sağlar.
· Yüksek Sertlik ve Etkili Açıklık: Büyük koniklik açısı ve konik geometrik tasarım, rulmana kendi genişliğinin birkaç katı genel etkili açıklık sağlar.
·Yüksek Moment Yük Kapasitesi: Çapraz makara düzeni, yatağın yüksek devrilme momentlerini tolere etmesini sağlar.
·Hassas ve Düşük Sürtünme: Yüksek hassasiyet sunarlar (P2 derecesine kadar) ve çapraz silindirik makaralı rulmanlarla karşılaştırıldığında daha yüksek sınırlama hızlarına ve daha düşük sürtünmeye ulaşırlar.

Uygulama Alanları (Uygulamalar)
·Çapraz Konik Makaralı Rulmanlar aşağıdakiler de dahil olmak üzere takım tezgahları için uygundur:
·Dikey delik işleme ve taşlama tezgah tablaları
· Takım tezgahları için hassas döner indeksleme tablaları
·Büyük dişli azdırma makineleri
· Taretler
·Endüstriyel robotlar
·CNC Takım Tezgahları
·CNC Döner Tablalar
·CNC Dik Tornalar
·Hassas Döner Platformlar
·Test/Ölçüm Aletleri
·Hassas Ekipman

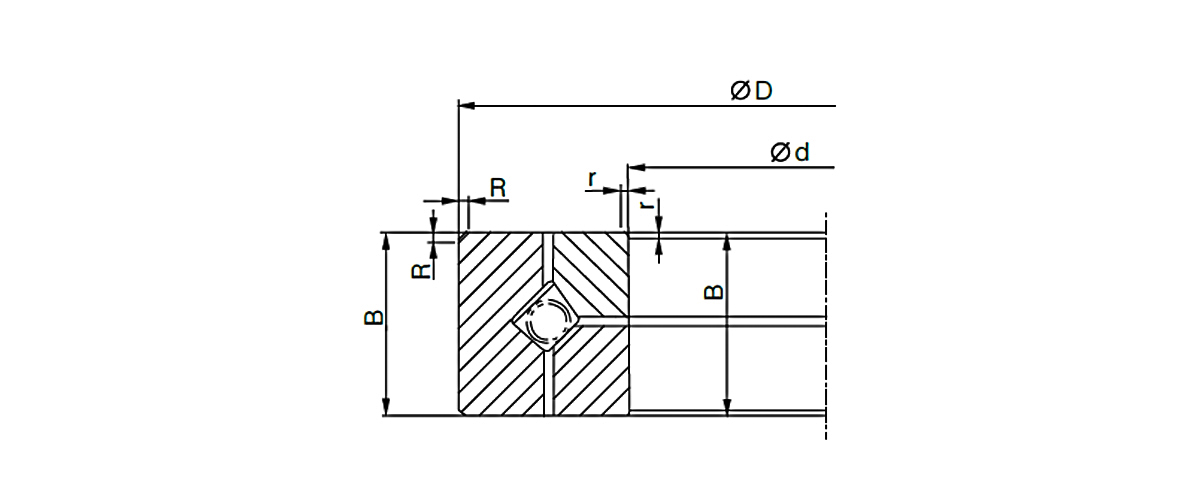

Temel boyutlar Temel yük derecesi Hız derecelendirmeleri Kütle Modelii
Dinamik Statik Referans hızı Hızı sınırlamak Rulman No.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [dev/dak] [dev/dak] [kg]
150 230 30 95.2 156 1100 4.9 XRT060-NT Rulman
160 240 30 96.8 162 1000 5.15 XRT063-NT Rulman
200 280 30 102 175 900 6.7 XRT079-NT Rulman
203.2 279.4 31.75 110 188 850 5.59 XRT080-NT Rulman
203.2 279.4 31.75 110 188 850 5.59 XRT080-W Rulman
240 300 30 88 184 750 5.4 XRT094-NT Rulman
250 310 25 88 188 700 4.5 XRT098-NT Rulman
250 350 40 187 355 670 13 XRT099-NT Rulman
300 400 36.492 183 355 560 12.5 XRT110-NTL Rulman
300 400 38 183 355 560 12.5 XRT110-NT Rulman
300 480 60 258 495 600 38 XRT110-NF Rulman
310 425 45 216 427 640 19.5 XRT120-NT Rulman
330.2 457.2 63.5 264 515 620 32 XRT130-NT Rulman
350 470 50 308 635 560 27 XRT138-NT Rulman
370 495 50 93.6 600 30 XRT140-NT Rulman
400 480 40 216 497 430 15 XRT157-NT Rulman
400 550 60 429 920 400 46.5 XRT158-NT Rulman
432.03 571.5 38.1 435 910 400 27.5 XRT170-W Rulman
457.2 609.6 63.5 396 856 420 51 XRT180-NT Rulman
424.95 614.924 65 470 960 380 62 XRT160-NT Rulman
580 760 80 627 1380 300 100 XRT220-NT Rulman
580 760 800 627 1380 300 100 XRT220-W Rulman
600 830 80 680 1460 300 148 XRT230-NF Rulman
685.8 914.4 79.375 693 1660 260 150 XRT270-N Rulman
685.8 914.4 79.375 693 1660 260 150 XRT270-NT Rulman
685.8 914.4 79.375 693 1660 260 150 XRT270-W Rulman
901.7 1117.6 82.555 781 2060 200 185 XRT350-W Rulman
901.7 1117.6 82.555 781 2060 200 185 XRT350-NT Rulman
939.8 1117.6 82.555 920 2580 200 158 XRT370-N Rulman
950 1170 85 968 2690 215 215 XRT374-NF Rulman

Temel boyutlar Temel yük derecesi Hız derecelendirmeleri Kütle Modelii
dinamik statik Referans hızı Hızı sınırlamak Rulman No.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [dev/dak] [dev/dak] [kg]
1028.7 1327.15 114.3 1230 3310 430 430 XRT400-NT Rulman
1028.7 1327.15 95.25 1060 3100 450 358 XRT400-WT Rulman
1028.7 1327.15 114.3 1230 3310 430 430 XRT400-NF Rulman
1270 1524 95.25 1300 3830 95 350 XRT500-NT Rulman
1549.4 1828.8 101.6 1400 4510 80 500 XRT610-NT Rulman
1879.6 2197.1 101.6 1510 5240 43 675 XRT740-NT Rulman
2463.8 2819.4 114.3 2330 8740 19 1130 XRT1040-NT Rulman
