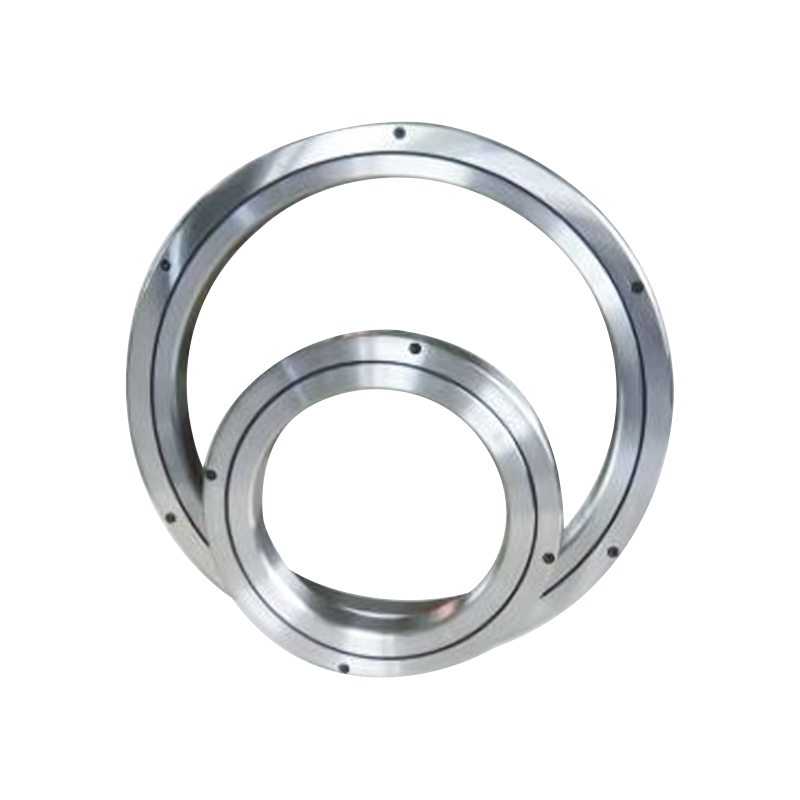

RB Hassas Çapraz Makaralı Rulman

RB tipi çapraz makaralı rulmanlar (entegre iç halka, ayrık dış halka), her biri 90 derece kaydırılmış iki takım çapraz makaradan oluşan özel bir yapısal tasarım kullanır. Bu yapı, RB tipi rulmanlara radyal, eksenel ve devrilme momentlerine maruz kaldığında yüksek sertlik ve yük taşıma kapasitesi kazandırır. Eş zamanlı olarak, makaraların çapraz düzeni, yatağın iç alanını etkili bir şekilde kullanarak RB tipi rulmanın boyutunu daha kompakt hale getirir.

Contact Us Bize Ulaşın

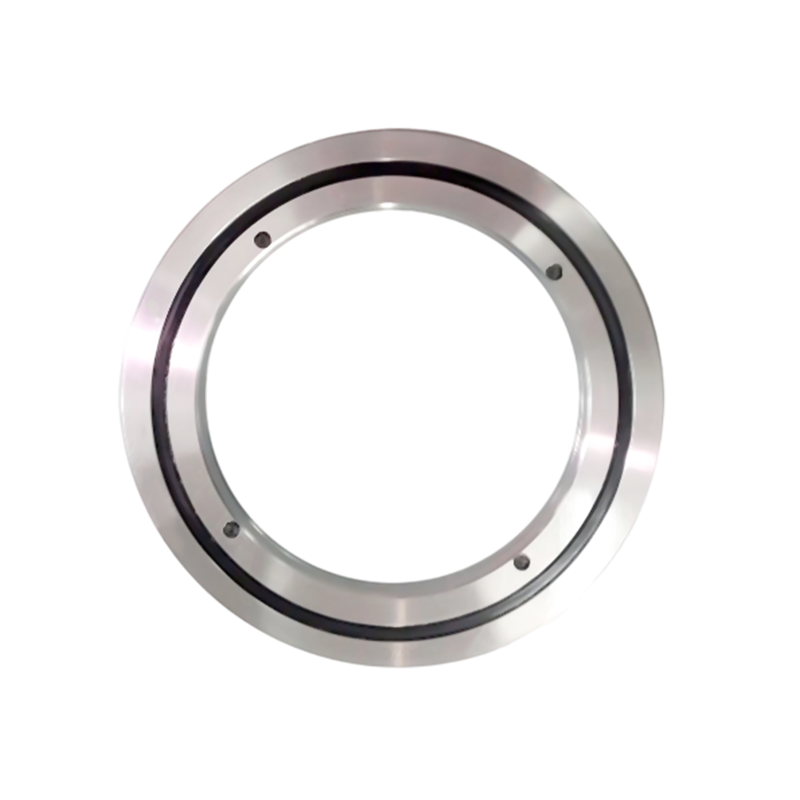

ÖNV：YRTS Yüksek Hızlı Hassas Rulman SONRAKİ：RE Çapraz Silindirik Makaralı Rulman
  • Açıklama
  • Özellikler
  • Bize Ulaşın

Rulman Özellikleri:
1. Yüksek Hassasiyet: Hassasiyet P4 ve P2 derecelerine ulaşabilir;
2. Yüksek Sertlik: Bu serideki rulmanların tümü ön yüke sahiptir;
3. Yüksek Yük Kapasitesi: Eksenel yüklere, radyal yüklere ve devrilme yüklerine dayanabilir;
4. Kompakt Boyut: Rulmanın küçük boyutu ana makinede yerden tasarruf sağlar.

RB Hassas Çapraz Makaralı Rulmanların Geleneksel Rulmanlara Göre Avantajları:
1. Yapısal Yönler: RB hassas çapraz makaralı rulmanların yapısı geleneksel rulmanlardan çok daha basittir. Çok sayıda silindirik yuvarlanma elemanı sırası sayesinde, önemli ölçüde eksenel ve radyal yük taşıma kapasitesi ve devrilme momenti elde edilebilir, bu da çok daha basit bir yapıya yol açar.
Geleneksel rulmanlar, aynı etkiyi elde etmek için sırayla düzenlenmiş birden fazla set gerektirir; bu da tasarım ve montajı büyük ölçüde basitleştirir. Çapraz makaralı rulmanların üç sıralı makara kombinasyonu döner yatak yapısı ve tek sıralı yuvarlanma yolu yapısı, geleneksel rulmanlara kıyasla önemli ölçüde daha az yer gerektirir ve montajı çok daha kolaydır.
2. Kurulum: RU, XU ve XSU serisi çapraz makaralı rulmanlar aynı zamanda benzer kurulum ve performans sağlayan montaj deliklerine de sahiptir.
3. Bakım: Çapraz makaralı rulmanlar, yağlamayı kolaylaştıran yağlama delikleri ve oluklarıyla tasarlanmıştır. Havacılık sınıfı gres kullanırlar, sık sık gres değiştirme ihtiyacını azaltırlar ve rulman stabilitesi ve ömrünü garanti ederler.

Uygulamalar:
RB tipi rulmanlar takım tezgahlarında, endüstriyel makinelerde, robotlarda ve otomasyon ekipmanlarında yaygın olarak kullanılmaktadır. Yüksek hassasiyet ve sağlamlığı korurken, yüksek hızda dönmeye ve karmaşık yüklere dayanabilirler. Bu nedenle RB tipi rulmanlar, çalışma tezgahları ve mafsallı mekanizmalar gibi yüksek hassasiyetli konumlandırma ve stabilite gerektiren ekipmanlar için özellikle uygundur.

Rulman Tipi Boyut Omuz Boyutu Temel Yük derecesi (radyal) Ağırlık
İç Çap Dış Çap Silindir Hatve Çapı Yükseklik Pah CR Kor
d D Dpw B B1 rmin ds Dh KN KN kilo
RB 2008 20 36 27 8 0.5 23.5 30.5 3.23 3.1 0.04
RB2508 25 41 32 8 0.5 28.5 35.5 3.63 3.83 0.05
RB3010 30 55 41.5 10 0.6 37 47 7.35 8.36 0.12
RB3510 35 60 46.5 10 0.6 41 51.5 7.64 9.12 0.13
RB4010 40 65 51.5 10 0.6 47.5 57.5 8.33 10.6 0.16
RB4510 45 70 56.5 10 0.6 51 61.5 8.62 11.3 0.17
RB5013 50 80 64 13 0.6 57.4 72 16.7 20.9 0.27
RB 6013 60 90 74 13 0.6 68 82 18 24.3 0.3
RB7013 70 100 84 13 0.6 78 92 19.4 27.7 0.35
RB 8016 80 120 98 16 0.6 91 111 30.1 42.1 0.7
RB 9016 90 130 108 16 1 98 118 31.4 45.3 0.75
RB10016 100 140 119.3 16 1 109 129 31.7 48.6 0.83
RB10020 100 150 123 20 1 113 133 33.1 50.9 1.45
RB11012 110 135 121.8 12 0.6 117 127 12.5 24.1 0.4
RB11015 110 145 126.5 15 0.6 122 136 23.7 41.5 0.75
RB11020 110 160 133 20 1 120 143 34 54 1.56
RB12016 120 150 134.2 16 0.6 127 141 24.2 43.2 0.72
RB12025 120 180 148.7 25 1.5 133 164 66.9 100 2.62
RB13015 130 160 144.5 15 0.6 137 152 25 46.7 0.72
RB13025 130 190 158 25 1.5 143 174 69.5 107 2.82

Rulman Tipi Boyut Omuz Boyutu Temel Yük derecelendirmesi radyal Ağırlık
İrmer Çapı Dış Çap Silindir Hatve Çapı Yükseklik Pah CR Kor
d D Dpw B B1 Rmin ds Dh KN KN kilo
RE 14016 140 175 160 16 1 147 162 25.9 50.1 1
RE 14025 140 200 172 25 1.5 154 185 74.8 121 2.96
RE 15013 150 180 166 13 0.6 158 172 27 53.5 0.68
RE 15025 150 210 182 25 1.5 164 194 76.8 128 3.16
RE 15030 150 230 192 30 1.5 173 210 100 156 5.3
RE 16025 160 220 192 25 1.5 173 204 81.7 135 3.14
RE 17020 170 220 196.1 20 1.5 184 198 29 62.1 2.21
RE 18025 180 240 210 25 1.5 195 225 84 143 3.44
RE 19025 190 240 219 25 1 202 222 41.7 82.9 2.99
RE 20025 200 260 230 25 2 215 245 84.2 157 4
RE 20030 200 280 240 30 2 221 258 114 200 6.7
RE 20035 200 295 247.7 35 2 225 270 151 252 9.6
RE 22025 220 280 250.1 25 2 235 265 92.3 171 4.1
RE 24025 240 300 272.5 25 2.5 256 281 68.3 145 4.5
RE 25025 250 310 280.9 25 2.5 268 293 69.3 150 5
RE 25030 250 330 287.5 30 2.5 269 306 126 244 8.1
RE 25040 250 355 300.7 40 2.5 275 326 195 348 14.8
RE 30025 300 360 332 25 2.5 319 344 75.5 178 5.9
RE 30035 300 395 345 35 2.5 322 368 183 367 13.4
RE 30040 300 405 351.6 40 2.5 326 377 212 409 17.2
RE 35020 350 400 376.6 20 2.5 363 383 54.1 143 3.9
RE 40035 400 480 440.3 35 2.5 422 459 156 370 14.5
RE 40040 400 510 453.4 40 2.5 428 479 241 531 23.5
RE 45025 450 500 476.6 25 1 464 484 61.7 182 6.6
RE 50025 500 550 526.6 25 1 514 534 65.5 201 7.3
RE 50040 500 600 548.8 40 2.5 526 572 239 607 26
RE 50050 500 625 561.6 50 2.5 536 587 267 653 41.7
RE60040 600 700 650 40 3 627 673 264 721 29
