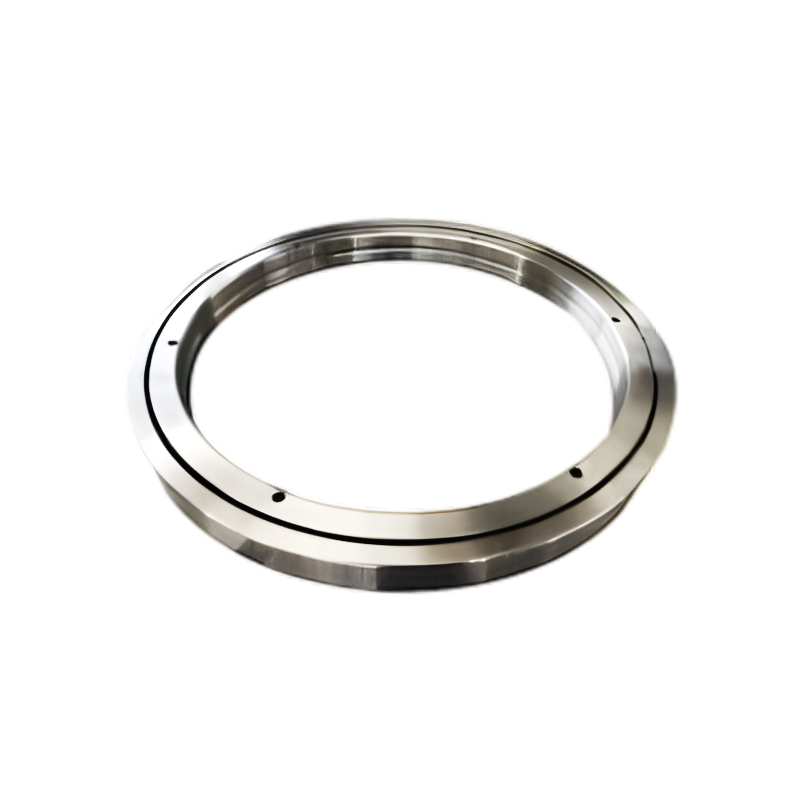

RE Çapraz Silindirik Makaralı Rulman

RE tipi çapraz makaralı rulmanlar, bölünmüş iç bilezikli, tek parçalı dış bilezikli çapraz makaralı rulmanlardır. Dönen dış bilezik yapısına sahip rulman türüdür. RE tipi çapraz makaralı rulmanların ana boyutları, RB tipi çapraz makaralı rulmanlarınkilerle aynıdır. Yüksek dış halka dönme doğruluğu gerektiren uygulamalar için en uygun olanlardır. RE tipi çapraz makaralı rulmanlar optimize edilmiş ön yüke, yüksek sağlamlığa ve yüksek kılavuz makara dönüş doğruluğuna sahiptir. Yüksek dış halka dönme doğruluğu gerektiren uygulamalar için uygundurlar. İnce duvarlı, kompakt tasarım, ilgili yapıların hafif tasarımına katkıda bulunur ve entegre dış halka yapısı, yüksek dış halka dönme doğruluğu gerektiren uygulamalar için daha uygun olup, μm seviyesinde kararlı dönme doğruluğu sağlar.

Contact Us Bize Ulaşın
ÖNV：RB Hassas Çapraz Makaralı Rulman SONRAKİ：RU Serisi Çapraz Makaralı Rulmanlar
  • Açıklama
  • Özellikler
  • Bize Ulaşın

Rulman Özellikleri
1. Yüksek Hassasiyet: Doğruluk P4 ve P2 derecelerine ulaşabilir;
2. Yüksek Sertlik: Bu serideki tüm rulmanlar önceden yüklenmiştir;
3. Yüksek Yük Kapasitesi: Eksenel yüklere, radyal yüklere ve devrilme yüklerine dayanabilir.
4. Kompakt Boyut: Rulmanın kompakt boyutu ana makinede yerden tasarruf sağlar.
6. Yüksek dönme hızı özelliği
7. Şaft uzunluğunun ve işleme maliyetlerinin azaltılması; termal genleşme nedeniyle geometride sınırlı değişiklikler.
8. Naylon ayırıcılar düşük atalet momenti, düşük başlangıç ​​torku ve açısal indekslemenin kolay kontrolü ile sonuçlanır.
9. Optimize edilmiş ön yükleme, yüksek sertlik ve kılavuz silindir hareketinde yüksek hassasiyet.
10. Karbürlenmiş çelik mükemmel darbe direnci ve yüzey aşınma direnci sağlar.
11. Basit ama iyi yağlanmış.

SSS:
Bölünmüş iç veya dış bilezik, cıvata ve somunlarla sabitlendikten sonra ayrılamaz ve doğrudan rulman yatağına monte edilebilir. Bununla birlikte, iç ara parça bloğunun yanlış montajı, dönme performansını ve yuvarlanma elemanları üzerindeki gerilimi önemli ölçüde etkileyecektir; bu nedenle lütfen rulmanı keyfi olarak sökmeyin.
1. İç veya dış halka arasındaki bağlantı bazen biraz yanlış hizalanmış olabilir. Rulman yatağına takmadan önce iç veya dış bileziği sabitleyen cıvataları gevşetin ve montajdan önce bunları plastik bir çekiçle düzeltin.
2. Montaj veya sökme sırasında bağlantı cıvatalarına dışarıdan kuvvet uygulamayın. 3. Yan sıkıştırma flanşının iç veya dış halkayı yandan sıkıca sıkıştırabilmesini sağlamak için lütfen takılan bileşenlerin boyut toleranslarına dikkat edin.

Uygulamalar:
Hassas döner tablalarda, robotik kol döner bağlantılarında, tıbbi cihazlarda, ölçüm cihazlarında vb. yaygın olarak kullanılır.

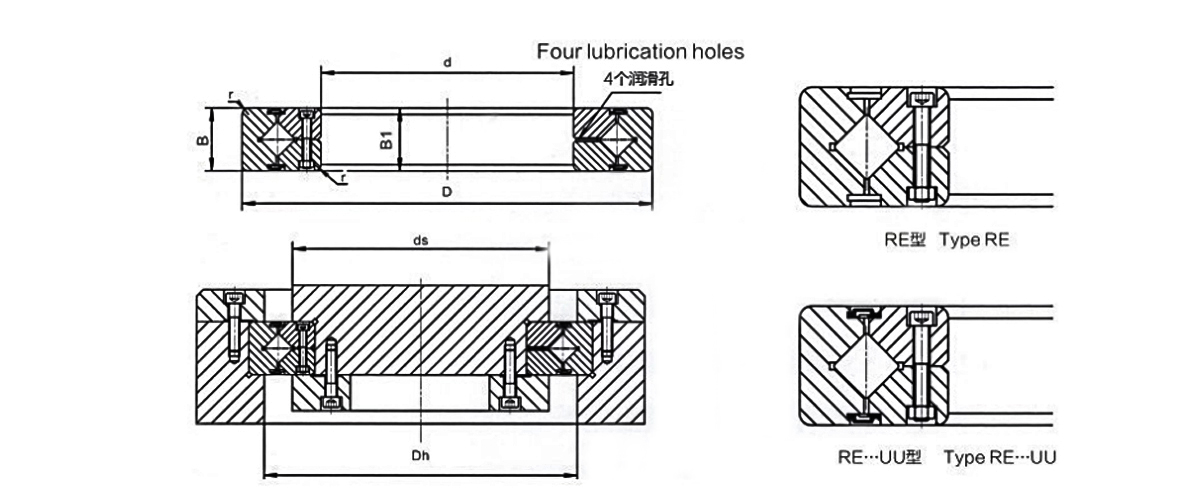

Rulman Tipi Boyut Omuz Boyutu Temel Yük derecesi (radyal) Ağırlık
İç Çap Dış Çap Silindir Hatve Çapı Yükseklik Pah CR Kor
d D Dpw B B1 Rmin ds Dh KN KN kilo
RE 2008 20 36 29 8 0.5 23.5 30.5 3.23 3.1 0.04
RE 2508 25 41 34 8 0.5 28.5 35.5 3.63 3.83 0.05
RE 3010 30 55 43.5 10 0.6 37 47 7.35 8.36 0.12
RE3510 35 60 48.5 10 0.6 41 51.5 7.64 9.12 0.13
RE 4010 40 65 53.5 10 0.6 47.5 58 8.33 10.6 0.16
RE 4510 45 70 58.5 10 0.6 51 61.5 8.62 11.3 0.17
RE 5013 50 80 66 13 0.6 57.5 72 16.7 20.9 0.27
RE 6013 60 90 76 13 0.6 68 82 18 24.3 0.3
RE 7013 70 100 86 13 0.6 78 92 19.4 27.7 0.35
RE 8016 80 120 101.4 16 0.6 91 111 30.1 42.1 0.7
RE 9016 90 130 112 16 1 98 118 31.4 45.3 0.75
RE 10016 100 140 121.1 16 1 109 129 31.7 48.6 0.83
RE 10020 100 150 127 20 1 113 133 33.1 50.9 1.45
RE 11012 110 135 123.3 12 0.6 117 127 12.5 24.1 0.4
RE 11015 110 145 129 15 0.6 122 136 23.7 41.5 0.75
RE 11020 110 160 137 20 1 120 140 34 54 1.56
RE 12016 120 150 136 16 0.6 127 141 24.2 43.2 0.72
RE 12025 120 180 152 25 1.5 133 164 66.9 100 2.62
RE 13015 130 160 146 15 0.6 137 152 25 46.7 0.72
RE 13025 130 190 162 25 1.5 143 174 69.5 107 2.82

Rulman Tipi Boyut Omuz Boyutu Temel Yük Oranı(raniai) Ağırlık
İç Çap Dış Çap Aoller Hatve Çapı Yükseklik Pah CR Kor
d D Dpw B B1 rmin ds Dh KN KN kilo
RB14016 140 175 154.8 16 1 147 162 25.9 50.1 1
RB14025 140 200 168 25 1.5 154 185 74.8 121 2.96
RB15013 150 180 164 13 0.6 157 172 27 53.6 0.68
RB15025 150 210 178 25 1.5 164 194 76.8 128 3.16
RB15030 150 230 188 30 1.5 173 211 100 156 5.3
RB16025 160 220 188.6 25 1.5 173 204 81.7 135 3.14
RB17020 170 220 191 20 1.5 184 198 29 62.1 2.21
RB18025 180 240 210 25 1.5 195 225 84 143 3.44
RB 19025 190 240 211.9 25 1 202 222 41.7 82.9 2.99
RB 20025 200 260 230 25 2 215 245 84.2 157 4
RB 20030 200 280 240 30 2 221 258 114 200 6.7
RB 20035 200 295 247.7 35 2 225 270 151 252 9.6
RB 22025 220 280 250.1 25 2 235 265 92.3 171 4.1
RB24025 240 300 269 25 2.5 256 281 68.3 145 4.5
RB 25025 250 310 277.5 25 2.5 265 290 69.3 150 5
RB 25030 250 330 287.5 30 2.5 269 306 126 244 8.1
RB 25040 250 355 300.7 40 2.5 275 326 195 348 14.8
RB 30025 300 360 328 25 2.5 315 340 76.3 178 5.9
RB 30035 300 395 345 35 2.5 322 368 183 367 13.4
RB30040 300 405 351.6 40 2.5 326 377 212 409 17.2
RB 35020 350 400 373.4 20 2.5 363 383 54.1 143 3.9
RB40035 400 480 440.3 35 2.5 422 459 156 370 14.5
RB40040 400 510 453.4 40 2.5 428 479 241 531 23.5
RB45025 450 500 474 25 1 464 484 61.7 182 6.6
RB50025 500 550 524.2 25 1 514 534 65.5 201 7.3
RB50040 500 600 548.8 40 2.5 526 572 239 607 26
RB50050 500 625 561.6 50 2.5 536 587 267 653 41.7
RB 60040 600 700 650 40 3 627 673 264 721 29
RB70045 700 815 753.5 45 3 731 777 281 836 46
RB80070 800 950 868.1 70 4 836 900 468 1330 105
RB 90070 900 1050 969 70 4 937 1001 494 1490 120
RB1000110 1000 1250 1114 110 5 1057 1171 1220 3220 360
RB 1250110 1250 1500 1365.8 110 5 1308 1423 1350 3970 440
