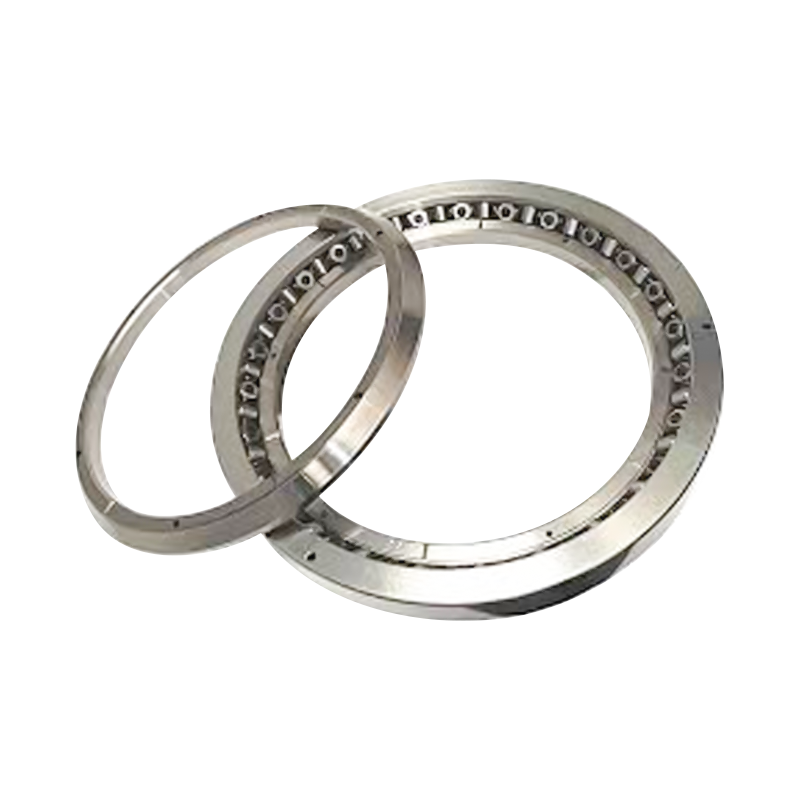

Bu makara, silindirlerin alternatifi, çapraz bir düzende düzenlendiği, dik açılarda birleştirilmiş iki set yuvarlanma yolu ve makaradan oluşur. Rulmanın kesit parçalarının tek rulman yapısı benzer, böylece montaj alanından ve muhafaza malzemesinden tasarruf sağlanır. Büyük konik açısı ve konik geometrik tasarımı, genel rulman sistemi, rulmanın genişliğinin birkaç katı olan bir açıklığı etkili bir şekilde yönetilmesine olanak tanır. Çapraz konik makaralar, yüksek devrim momentlerine (eğim torku) uyum sağlama parçalarına sahiptir.
Yapısal Özellikler
JXR tipi kompakt bir yapı, yüksek sağlamlık ve yüksek sıcaklık sunar. Radyal yükü, eksenel yükü ve devrilme momentini (eğilme momenti) aynı anda taşıyabilmektedir. Ek olarak, yüksek dönüş hızı kapasitesi ve yerden ve tasarruflu gibi avantajlara da sahiptir. Bu özellikler onu yüksek hızlı dikey taşlama makineleri, takım tezgahı döner tablaları ve endüstriyel robotlar gibi hassas uygulamalar için ideal bir seçim haline getiriyor.
Uygulama Kapsamı
Dikey delme makineleri ve taşlama makinesi tablaları, hassas dairesel indeksleme tablaları, büyük silindir sistemleri, döner tablalar (döner platformlar) ve endüstriyel robotlar dahil olmak üzere takım tezgahlarında kullanıma uygundur.

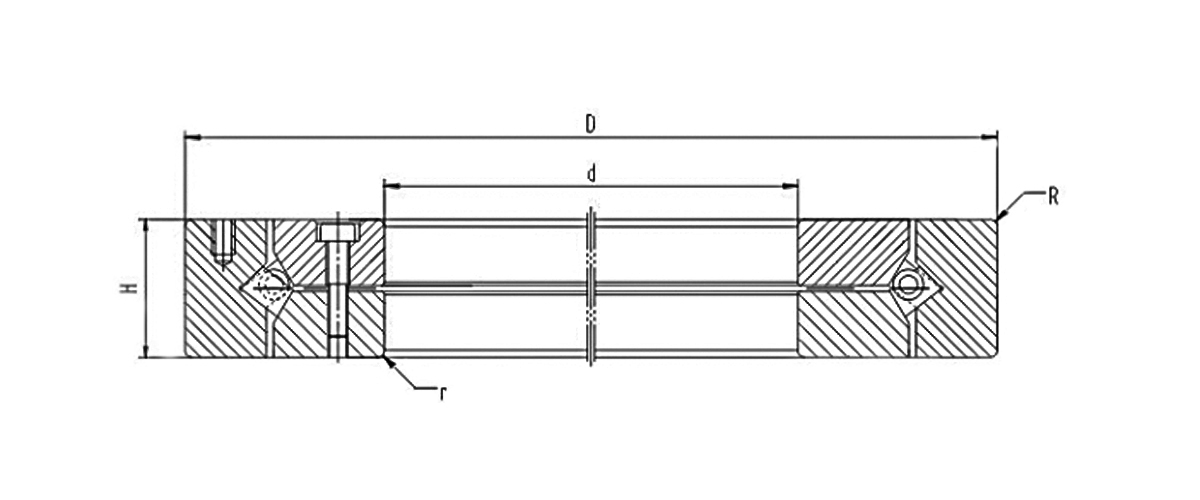

| Rulman Tipi | İç Çap | Dış Çap | Genişlik | Peh | Temel yük değeri (radyal) | Temel yük değeri (Eksenel) | Sınırlı Hız | Ağırlık |
| d | D | H | R | KN | KN | geliştirici/dak | kilo | |
| JXR637050 | 300 | 400 | 37 | 1.5 | 63 | 80.1 | 720 | 13 |
| JXR652050 | 310 | 425 | 45 | 2.5 | 82.2 | 102 | 640 | 20 |
| JXR699050 | 370 | 495 | 50 | 3.0 | 93.6 | 119 | 600 | 30 |
| XR496051 | 203.2 | 279.4 | 31.75 | 1.5 | 51.3 | 61.6 | 800 | 6.5 |
| XR678052 | 330.2 | 457.2 | 63.5 | 3.3 | 100 | 123 | 620 | 35 |
| XR766051 | 457.2 | 609.6 | 63.5 | 3.3 | 141 | 178 | 520 | 51 |
| XR820060 | 580 | 760 | 80 | 6.4 | 215 | 234 | 300 | 100 |
| XR855053 | 685.8 | 914.4 | 79.375 | 3.3 | 270 | 344 | 260 | 150 |
| XR882055 | 901.7 | 1117.6 | 82.55 | 3.3 | 300 | 396 | 200 | 185 |
| XR889058 | 1028.7 | 1327.15 | 109.22 | 3.3 | 405 | 534 | 160 | 400 |
| XR897051 | 1549.4 | 1828.8 | 101.6 | 3.3 | 518 | 699 | 80 | 500 |
