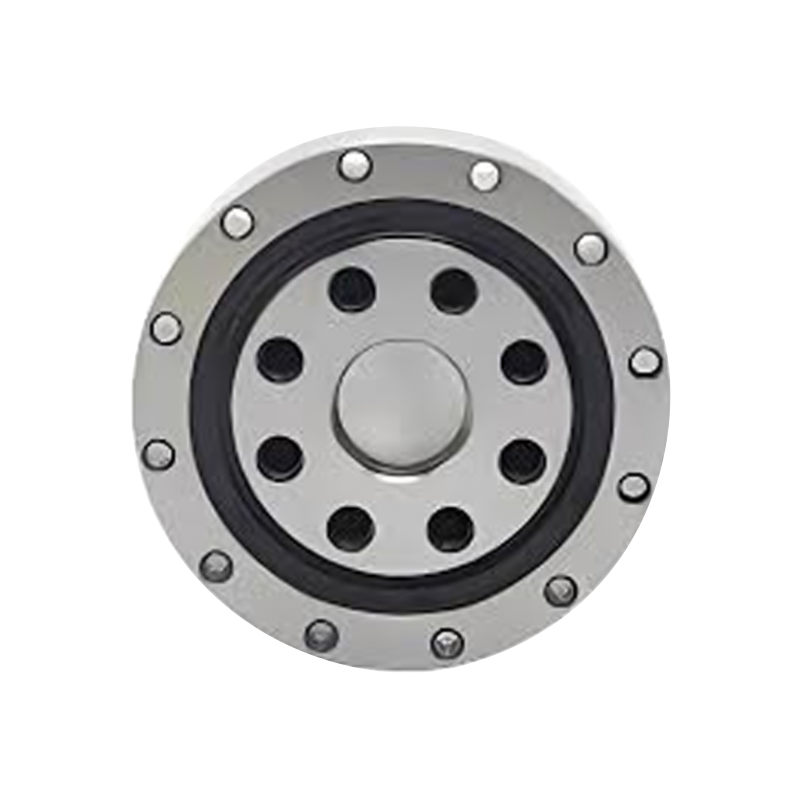

CSD tipinin hem dış halkası hem de iç halkası entegre (tek parça) bir yapıya sahiptir. Dış çapı CSG tipi komponentlerle aynı olup mukavemeti CSG tipi komponentlerden daha yüksektir. Esas olarak CSD serisi redüktörlerin çıkış kısmında kullanılır.
CSD tipi harmonik tahrik yatağı, harmonik tahrik sistemlerinin özel gereksinimlerini karşılamak üzere geliştirilmiş özel olarak tasarlanmış bir bileşendir. Kompakt Seri Sürücü (CSD) harmonik redüktörlere yönelik entegre tasarımıyla, benzersiz hareket kontrol yetenekleri için gerekli desteği sağlar.
Ana Özellikler:
·Kompakt Tasarım: CSD tipinin yük taşıyan yapısı, maksimum yük kapasitesini korurken boyutu en aza indirecek şekilde tasarlanmıştır. Bu kompakt tasarım, robotik ve otomasyon gibi alanı kısıtlı uygulamalar için kritik öneme sahiptir.
·Yüksek Tork İletimi: CSD yüksek hızlı planet redüktörlerdeki yatak sistemi, yüksek tork iletimi için optimize edilmiş olup, verimli güç aktarımı ve hassas hareket kontrolü sağlar.
· Azaltılmış Boşluk: Harmonik tahrik sistemlerinde dişli diş boşluğu (boşluk) hareket doğruluğunu doğrudan etkiler. CSD tipi rulman, boşluğu en aza indirecek ve böylece konumlandırma doğruluğunu artıracak şekilde tasarlanmıştır.
·Hassas İmalat: Bu rulmanlar, son derece katı doğruluk standartlarını ve performans gereksinimlerini karşılamak için yüksek hassasiyetli işlemler kullanılarak üretilmektedir. Bu, harmonik tahrik sistemlerinin güvenilirliğini ve uzun hizmet ömrünü garanti eder.
Uygulamalar:
· Robotik
·Havacılık
·Tıbbi ekipman
·Otomasyon ve diğer yüksek hassasiyetli hareket kontrol sistemleri

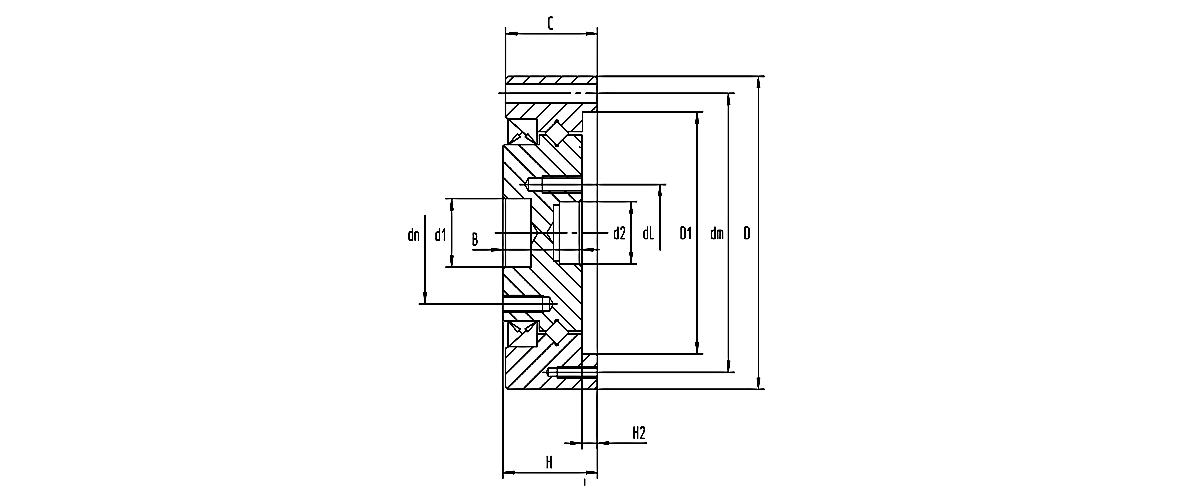

| LKPB Model Numarası | Genel Boyutlar | Dış Halka Montaj Delikleri | İç Halka Montaj Delikleri | Temel Yük Derecelendirme | Ağırlıklar | |||||||||||||
| D1 | D2 | D | H | C | B | H2 | D1 | PCCD1 | N-W1 | K-W2 | PCD2 | N-N1 | PCD3 | N-N2 | CR | KOOR | KG | |
| Birim: Mm | Mühür Ters | Mühür Önü | Mühür Ters | KN | KN | |||||||||||||
| CSD-14 | 12 | 11 | 55 | 16.6 | 16.1 | 13.9 | 2.7 | 42.5 | 49 | 6-φ3,5 | 3-M2(derinlik5) | 25 | 10-M3(derinlik7) | 17 | 6-M3(derinlik7) | 4.7 | 6.7 | 0.24 |
| CSD-17 | 14 | 11 | 62 | 16.6 | 16.1 | 13.9 | 2.7 | 49.7 | 56 | 10- φ3,5 | 5-M2(derinlik5) | 27 | 8-M5(derinlik8) | 19.5 | 8-M4(derinlik8) | 5.3 | 7.5 | 0.3 |
| CSD-20 | 18 | 16 | 70 | 18.3 | 17.8 | 15.6 | 2.7 | 57 | 64 | 12- φ3,5 | 4-M2(derinlik5) | 34 | 8-M6(derinlik9) | 24 | 8-M4(derinlik8) | 5.8 | 9 | 0.42 |
| CSD-25 | 24 | 20 | 85 | 23.4 | 22.9 | 20 | 3.4 | 73 | 79 | 18- φ3,5 | 6-M2(derinlik5) | 42 | 8-M8(derinlik12) | 30 | 8-M5(derinlik9) | 9.6 | 15.1 | 0.8 |
| CSD-32 | 32 | 30 | 112 | 24.5 | 23.5 | 20.9 | 3.6 | 95.3 | 104 | 18- φ4,5 | 6-M3(derinlik7) | 57 | 10-M8(derinlik12) | 41 | 6-M6(derinlik11) | 15 | 25 | 1.4 |
| CSD-40 | 36 | 32 | 126 | 29.1 | 28.1 | 24.6 | 4.5 | 109.6 | 117.5 | 18- φ5,5 | 6-M3(derinlik8) | 72 | 10- M10(derinlik15) | 48 | 6-M8(derinlik11) | 21.3 | 36.5 | 2.1 |
| CSD-50 | 48 | 44 | 157 | 34 | 33 | 29.4 | 4.6 | 138 | 147 | 22- φ6,6 | 4-M3(derinlik8) | 88 | 10- M12(derinlik18) | 62 | 6-M10(derinlik18) | 34.8 | 60.2 | 3.8 |
