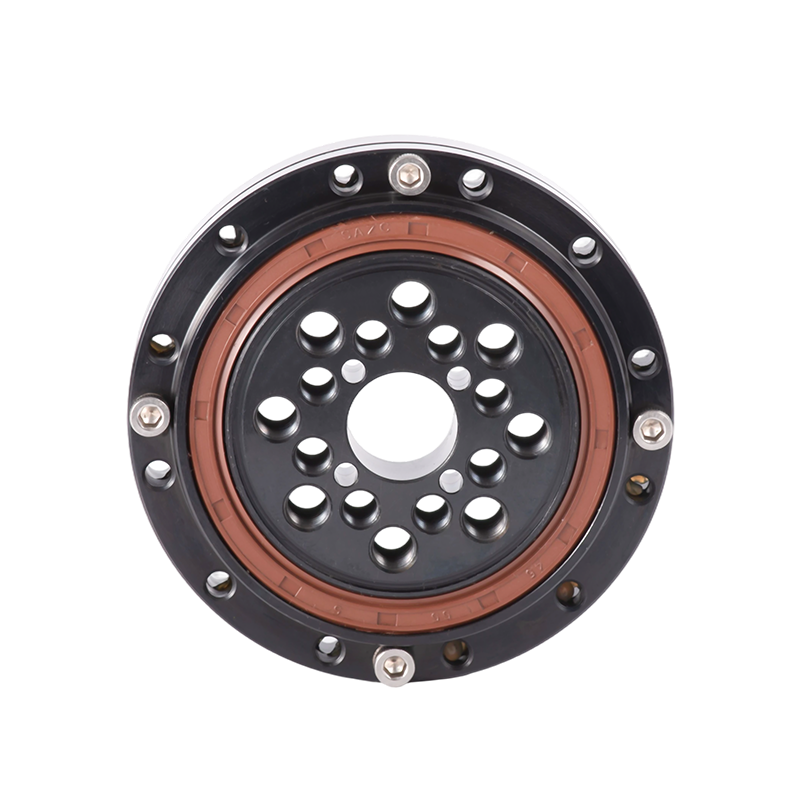

Hassas Harmonik Redüktör Rulman

Harmonik redüktör temel olarak üç temel bileşenden oluşur: harmonik jeneratör, bükülme ve sert tekerlek. Aynı zamanda sert bir yatak (genellikle çapraz makaralı rulman) ve esnek bir yatak (ince duvarlı sabit bilyalı rulman) içerir.

Esnek yatağın iç deliği, eliptik bir kamın dış halkasıyla eşleşir. Dış halka, yuvarlanan toplar yoluyla elastik deformasyona uğrar ve bükülme açıklığının iç çapıyla eşleşir. Esnekliğin açıklığının dış çevresi, sert tekerleğin dişleriyle birleşen dişlerle işlenmiştir. Sert tekerleğin bükülmeden daha fazla dişleri olduğundan, bunlar uzun eksende birbirine geçer ve kısa eksende ayrılır. Esnekliğin alt kısmı çıkış ucuna sabitlenirken, harici bağlantı için redüktörün çıkış ucuna sert yatak monte edilir.

Harmonik redüktörler robotik, takım tezgahları ve havacılık gibi endüstrilerde yaygın olarak kullanılmaktadır. Son derece yüksek hassasiyet, sağlamlık ve yük taşıma kapasitesi gerektirirler, dolayısıyla tüm bileşenlerin, özellikle de rulman performansının işlenmesi ve montaj hassasiyeti konusunda katı standartlar uygularlar.

Rijit rulmanlar için temel göstergeler sağlamlık, güvenilirlik ve dönme doğruluğudur. Ön yükleme genellikle sağlamlığı sağlamak için sevkıyattan önce uygulanır. Esnek rulmanlar için maksimum radyal deformasyon temel performans parametresidir.

Contact Us Bize Ulaşın
ÖNV：RW Yüksek Performanslı Çapraz Makaralı Rulman SONRAKİ：CSF G Yüksek Sertlikli Redüktör Rulman
  • Özellikler
  • Bize Ulaşın

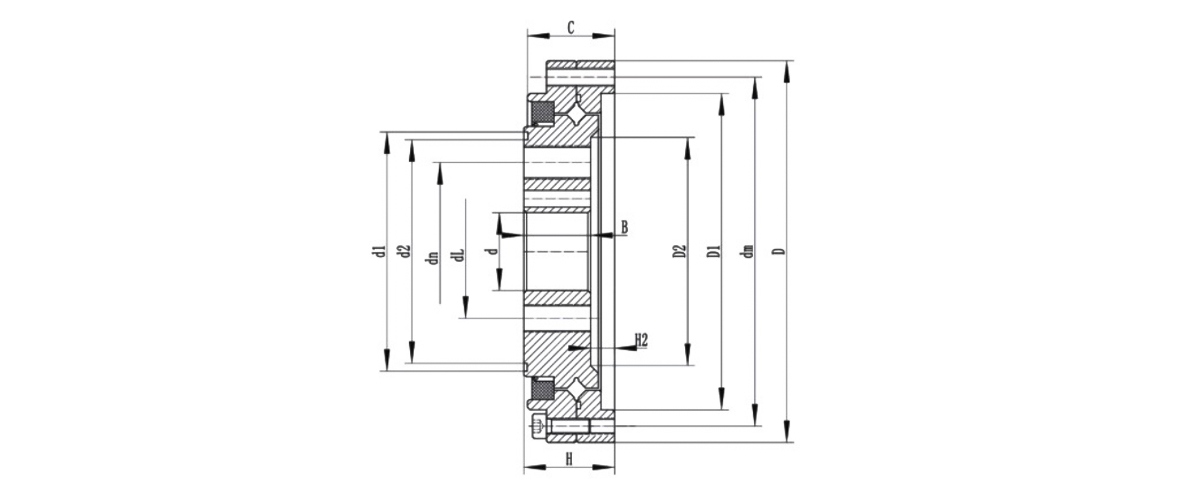

Rulman tipi Genel Boyut (mm) Kurulum Deliği Boyutu (PCD ve SPEC) Ağırlık
D d C H B DM gün dl kilo
BOS(G)-14 55 11 16 16.5 13.5 49 8-φ3,5 23 6-M4 17 6-M4 0.15
BOS(G)-17 62 10 16 16.5 13.5 56 10-φ3,5 27 6-M5 19 6-M5 0.24
BOS(G)-20 70 14 16 16.5 13.5 64 12-φ3,5 32 8-M6 24 8-M5 0.3
BOS(G)-25 85 20 18 18.5 16.5 79 16-φ3,5 42 8-M8 30 8-M6 0.45
BOS(G)-32 112 26 21.5 22.5 19 104 16-φ4,5 55 8-M10 40 8-M8 0.9
BOS(G)-40 126 24/32 22.5 24 21.5 117 20-φ5 68 8-M10 50 8-M10 1.3
BOS(G)-50 157 32/40 30 31 28 147 16-φ5,5 84 8-M14 60 8-M14 2.8
BOS(G)-65 210 44/52 37 39 35 198 20-φ6,5 110 8-M16 80 8-M16 7.9
