RA serisi ince profilli çapraz makaralı makaralar, daha küçük dış çap ve genişliklere sahiptir ve bu da bunların çerçevesini daraltır, uygulamalar için uygun modeldir. Bu seri, çeşitli ihtiyaçlara ayırma şeklinde kafes, ayırıcı ve tam tamamlayıcı tiplerde mevcuttur.
Yük Kapasitesi:
Temel Dinamik Yük Değeri (Ca): 234.000 Kuzey
Temel Eksenel Statik Yük Değeri (C0a): 690.000 Kuzey
Temel Eksenel Dinamik Yük Değeri (Cr): 166.000 Kuzey
Temel Radyal Statik Yük Değeri (C0r): 340.000 Kuzey
Rulman Özellikleri:
1. Mükemmel Dönme Doğruluğu: Büyük eksenel ve radyal yüklere dayanabilen yüksek hız kapasitesi.
2. Kolay Kurulum: Kurulum alanından tasarruf sağlar, parçaların uzunlukları ve işleme maliyetleri azalır.
3. Düşük Termal Genleşme: Yüksek hassasiyetli uygulamalara uygun minimum boyut değişimi.
4. Düşük Başlangıç Torku: Naylon ayırmalar dönme eylemsizliğini azaltır ve açısal indeksleme kontrolünü sağlar.
5. Yüksek darbe ve hassasiyet: Optimize edilmiş ön yükleme, sağlamlığı ve silindir çalışma verimini arttırır.
6. Aşınma ve çürüme direnci: Yüksek karbonlu krom çeliği (GCr15) ve TN mühendislik plastiklerinden yapılmış olup mükemmel darbe direnci ve yüzey aşınma direnci sağlar.
Uygulamalar:
RA serisi çapraz makaralı makaralar, robot el döner kumandalarında, hassas test cihazlarında, doğrudan tahrikli tork motorlarında, yüksek hassasiyetli döner tablalarda ve yüksek hassasiyetli ve titreşimli diğer uygulamalarda yaygın olarak kullanılmaktadır.

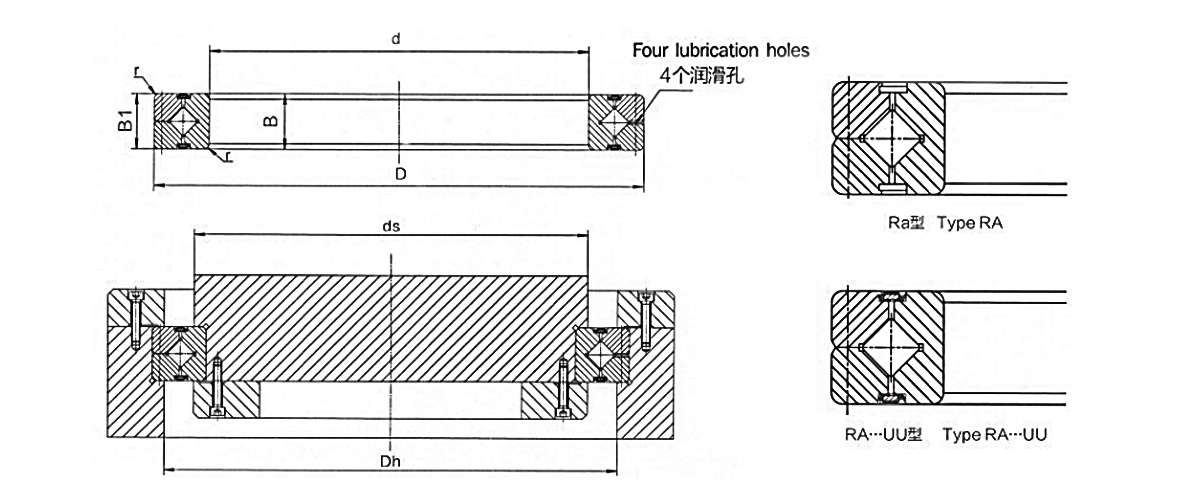

| Rulman Tipi | Boyut | Omuz Boyutu | Temel Yük derecesi (radyal) | Ağırlık | ||||||
| İç Çap | Dış Çap | Silindir Hatve Çapı | Yükseklik | Peh | CR | Kor | ||||
| d | D | Dpw | B B1 | Rmin | ds | Dh | KN | KN | kilo | |
| RA 5008 | 50 | 66 | 57 | 8 | 0.5 | 53.5 | 60.5 | 5.1 | 7.19 | 0.08 |
| RA6008 | 60 | 76 | 67 | 8 | 0.5 | 63.5 | 70.5 | 5.68 | 8.68 | 0.09 |
| RA7008 | 70 | 86 | 77 | 8 | 0.5 | 73.5 | 80.5 | 5.98 | 9.8 | 0.1 |
| RA 8008 | 80 | 96 | 87 | 8 | 0.5 | 83.5 | 90.5 | 6.37 | 11.3 | 0.11 |
| RA 9008 | 90 | 106 | 97 | 8 | 0.5 | 93.5 | 100.5 | 6.76 | 12.4 | 0.12 |
| RA10008 | 100 | 116 | 107 | 8 | 0.5 | 103.5 | 110.5 | 7.15 | 13.9 | 0.14 |
| RA11008 | 110 | 126 | 117 | 8 | 0.5 | 113.5 | 120.5 | 7.45 | 15 | 0.15 |
| RA 12008 | 120 | 136 | 127 | 8 | 0.5 | 123.5 | 130.5 | 7.84 | 16.5 | 0.17 |
| RA 13008 | 130 | 146 | 137 | 8 | 0.5 | 133.5 | 140.5 | 7.94 | 17.6 | 0.18 |
| RA 14008 | 140 | 156 | 147 | 8 | 0.5 | 143.5 | 150.5 | 8.33 | 19.1 | 0.19 |
| RA 15008 | 150 | 166 | 157 | 8 | 0.5 | 153.5 | 160.5 | 8.82 | 20.6 | 0.2 |
| RA 16013 | 160 | 186 | 172 | 13 | 0.8 | 165 | 179 | 23.3 | 44.9 | 0.59 |
| RA 17013 | 170 | 196 | 182 | 13 | 0.8 | 175 | 189 | 23.5 | 46.5 | 0.64 |
| RA 18013 | 180 | 206 | 192 | 13 | 0.8 | 185 | 199 | 24.5 | 49.8 | 0.68 |
| RA 19013 | 190 | 216 | 202 | 13 | 0.8 | 195 | 209 | 24.9 | 51.5 | 0.69 |
| RA 20013 | 200 | 226 | 212 | 13 | 0.8 | 205 | 219 | 25.8 | 54.7 | 0.71 |
