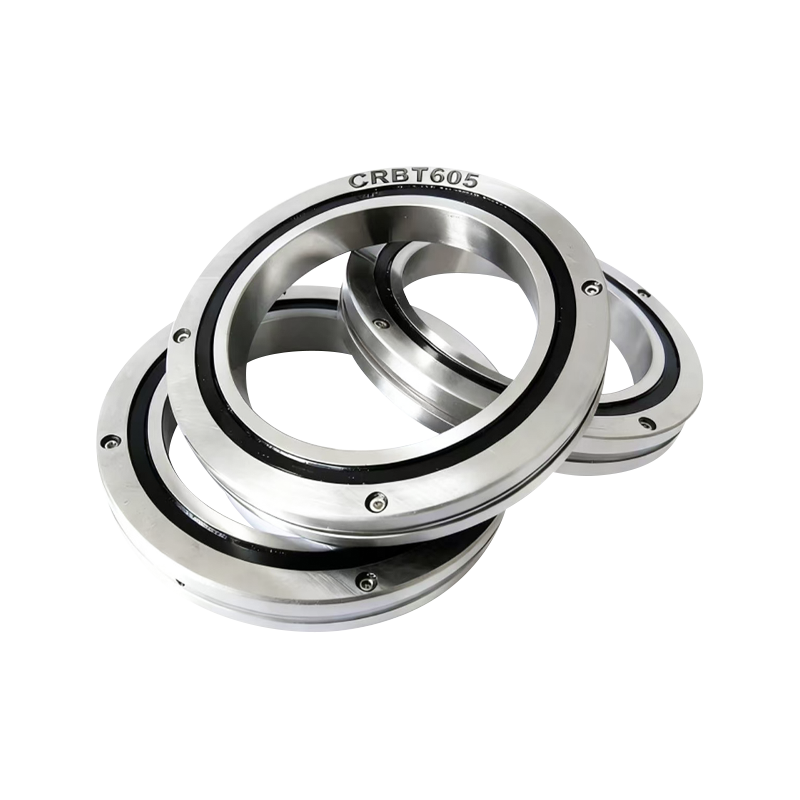

5,5 mm kesit yüksekliği ve 5 mm genişliğe sahip CRBT hafif döner mafsallı rulman, son derece kompakt ve hafif bir rulmandır. Küçük robotik kollar ve minyatür güvenlik kameraları için uygundur.
Rulman Özelliği
Önceki en ince çapraz makaralı rulmanla (CRBS) karşılaştırıldığında kesit yüksekliği önceki modelin yalnızca %69'u kadardır. Genişlik de yalnızca 5 mm'dir ve kesit alanı önceki ürünlere göre yalnızca %43'tür, bu da önemli ölçüde daha küçük bir boyuta ulaşılmasını sağlar. Üstelik ağırlığı CRBS'nin ağırlığının yalnızca 0,38 katıdır ve bu da önemli ölçüde ağırlık azalması sağlar. (50 mm iç çapa sahip bir rulmanla karşılaştırıldığında)
Avantajları
Bu yatağın montaj delikleri yoktur, bu da son derece kompakt bir yapıya ve son derece hafifliğe neden olur.
Uygulamalar
İnsansı robotlar, döner tablalar, hassas takım tezgahları, bağlantı modülleri ve son derece yüksek kurulum alanı, ağırlık ve hassasiyet gerektiren diğer uygulamalar.
| Rulman Tipi | Boyut(mm) | Kurulum Boyutları | Temel Yük derecesi | Kalite | İlgili Model | |||||
| İç Çap | Dış Çap | Genişlik | ds | Dh | C | Ortak | THK | |||
| d | D | B | dakika | kN | kN | g | ||||
| CRBT105AC1P5 | 10 | 21 | 5 | 0.15 | 12.5 | 17 | 1.12 | 0.809 | 9 | RAU1005C0P5 |
| CRBT155AC1P5 | 15 | 26 | 5 | 0.15 | 17.5 | 22 | 1.32 | 1.1 | 12 | RAU1505C0P5 |
| CRBT205AC1P5 | 20 | 31 | 5 | 0.15 | 22.5 | 27 | 1.49 | 1.4 | 15 | RAU2005COP5 |
| CRBT255AC1P5 | 25 | 36 | 5 | 0.15 | 27.5 | 32 | 1.65 | 1.77 | 18 | RAU2505C0P5 |
| CRBT305AC1P5 | 30 | 41 | 5 | 0.15 | 32.5 | 37 | 1.89 | 2.14 | 21 | RAU3005C0P5 |
| CRBT355AC1P5 | 35 | 46 | 5 | 0.15 | 37.5 | 42 | 2.05 | 2.42 | 24 | RAU3505C0P5 |
| CRBT405AC1P5 | 40 | 51 | 5 | 0.15 | 42.5 | 47 | 2.14 | 2.74 | 27 | RAU4005C0P5 |
| CRBT455AC1P5 | 45 | 56 | 5 | 0.15 | 47.5 | 52 | 2.3 | 3.09 | 29 | RAU4505C0P5 |
| CRBT505AC1P5 | 50 | 61 | 5 | 0.15 | 52.5 | 57 | 2.43 | 3.49 | 32 | RAU5005C0P5 |
| CRBT555AC1P5 | 55 | 66 | 5 | 0.15 | 57.5 | 62 | 2.53 | 3.79 | 35 | RAU5505COP5 |
| CRBT605AC1P5 | 60 | 71 | 5 | 0.15 | 62.5 | 67 | 2.63 | 4.09 | 38 | RAU6005COP5 |
| CRBT655AC1P5 | 65 | 76 | 5 | 0.15 | 67.5 | 72 | 2.71 | 4.29 | 41 | RAU6505C0P5 |
| CRBT705AC1P5 | 70 | 81 | 5 | 0.15 | 72.5 | 77 | 2.81 | 4.68 | 44 | RAU7005COP5 |
| CRBT755AC1P5 | 75 | 86 | 5 | 0.15 | 77.5 | 82 | 2.9 | 5.05 | 47 | RAU7505C0P5 |
| CRBT805AC1P5 | 80 | 91 | 5 | 0.15 | 82.5 | 87 | 3.05 | 5.43 | 50 | RAU8005C0P5 |
| CRBT855AC1P5 | 85 | 96 | 5 | 0.15 | 87.5 | 92 | 3.11 | 5.7 | 53 | RAU8505C0P5 |
| CRBT905AC1P5 | 90 | 101 | 5 | 0.15 | 92.5 | 97 | 3.19 | 6.03 | 56 | RAU9005C0P5 |
| CRBT955AC1P5 | 95 | 106 | 5 | 0.15 | 97.5 | 102 | 3.22 | 6.31 | 59 | RAU9505C0P5 |
