Çapraz konik makaralı rulmanlar, zorlu endüstriyel uygulamalar için benzeri görülmemiş hassasiyet ve yük taşıma yetenekleri sunan, makine mühendisliğinde önemli bir ilerlemeyi temsil eder. Bu gelişmiş bileşenler, hem çapraz makaralı rulmanların hem de konik tasarımların avantajlarını birleştirerek modern makinelerin karmaşık gereksinimlerini karşılayan bir çözüm oluşturur.
Temel çekiciliği konik makaralı rulmanlar olağanüstü dönme doğruluğunu korurken, kombine radyal ve eksenel yükleri aynı anda destekleme yeteneklerinde yatmaktadır. Bu prensipler çapraz konfigürasyonla entegre edildiğinde sonuç, hassas döner uygulamalar için gerekli olan dar toleransları korurken aşırı yük koşullarının üstesinden gelebilen bir rulman sistemidir.
Yarı iletken üretiminden havacılık ve uzay bileşeni montajına kadar çeşitli endüstriler, ürün kalitesi ve ekipman güvenilirliğini sağlamak için giderek daha fazla bu rulmanlara güveniyor. Çapraz konik makaralı rulmanların hassas özellikleri, mikroskobik hizalama bozukluklarının bile operasyonel verimliliği veya ürün kalitesini tehlikeye atabileceği uygulamalar için onları vazgeçilmez kılmaktadır.
Çapraz konik makaralı rulman, koordineli bir uyum içinde çalışan dört ana unsurdan oluşur: dış yuvarlanma yolu, iç yuvarlanma yolu, konik makaralar ve kafes düzeneği. Her bileşen, optimum yük dağılımını ve minimum sürtünmeyi sağlamak için titiz bir hassasiyetle tasarlanmıştır.
Dış yuvarlanma yolu, uygulama gereksinimlerine bağlı olarak tipik olarak 10 ila 25 derece arasında değişen, silindirlerin konik açısına uygun, hassas açılı bir yüzeye sahiptir. Bu geometri, rulmanın dönme eksenine yaklaşan yükleri kabul etmesini sağlar ve bu da onu geleneksel silindirik makaralı tasarımlardan ayırır.
İç yuvarlanma yolu geometrisi, dış yatak konfigürasyonunu yansıtır ancak çoğu zaman birleşik bir mahfaza yapısına dahil edilir. Bu tasarım, hizalama gerektiren ayrı bileşenlerin sayısını azaltır, böylece kurulumu basitleştirirken sistem güvenilirliğini artırır.
Konik makaralar rulman tasarımında kritik bir yeniliği temsil ediyor. Yükü uzunlukları boyunca eşit olarak dağıtan silindirik makaraların aksine, konik makaralar yükü kontrollü bir şekilde yoğunlaştırarak temas gerilimi verimliliğini en üst düzeye çıkarır.
Bireysel silindirlerin konik açısı tipik olarak 10 ila 25 derece arasında değişir ve çalışma sırasında beklenen spesifik yükleme profiline göre dikkatlice seçilir. Daha sığ bir konik açı daha iyi radyal yük kapasitesi sağlarken, daha dik açılar eksenel yük taşıma kapasitesini artırır.
| Konik Açı | Radyal Yük Kapasitesi | Eksenel Yük Kapasitesi | Tipik Uygulama |
|---|---|---|---|
| 10 derece | Çok Yüksek | Orta | Dikey mil desteği |
| 15 derece | Yüksek | Yüksek | Dengeli yük desteği |
| 20 derece | Orta | Çok Yüksek | İtme ağırlıklı yükleme |
Çapraz konik konfigürasyonda birden fazla yatak halkası, konik makara eksenleri ortak bir noktada kesişecek şekilde düzenlenir. Bu geometrik düzenleme, geleneksel istifli rulman tasarımlarına göre birçok kritik avantaj sağlar.

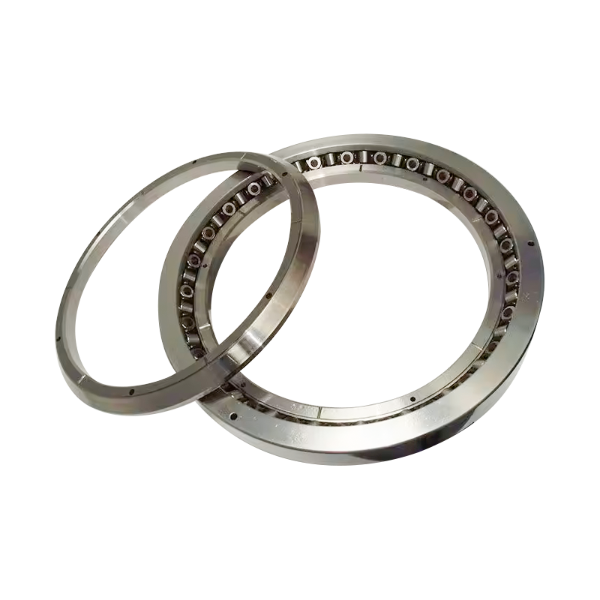

XRT060-NT rulman Çapraz konik rulman kategorisinde yaygın olarak benimsenen bir standardı temsil eder ve boyut verimliliği ile yük kapasitesinin dengeli bir kombinasyonunu sunar. Boyutsal parametrelerini anlamak, doğru seçim ve hassas sistemlere entegrasyon için çok önemlidir.
dynamic load rating of 42,500 Newtons indicates the maximum bearing load that permits a theoretical operational life of 1 million revolutions. This metric proves particularly relevant when predicting bearing longevity under typical operating conditions.
static load rating of 67,000 Newtons establishes the load threshold beyond which permanent deformation of bearing components becomes probable. This rating becomes critical during startup sequences, sudden load changes, or emergency braking events where dynamic conditions are not present.
XRT060-NT rulman is available in multiple precision classifications, with P4 and P2 grades representing the most common industrial selections. P4 precision provides excellent performance for standard industrial applications, while P2 grade delivers the enhanced accuracy required for grinding operations, medical device manufacturing, and semiconductor processing equipment.
Hassas kalite seçimi, dönme doğruluğunu ve izin verilen salgı toleranslarını doğrudan etkiler. P4 kalitesi tipik olarak radyal salgıyı 0,005 milimetre dahilinde tutarken P2 kalitesi bu toleransı yaklaşık 0,002 milimetreye düşürür.
Bilgisayarla sayısal olarak kontrol edilen takım tezgahı ortamlarında, çapraz konik makaralı rulman sistemler, yüksek kaliteli üretim için gerekli olan konumsal tekrarlanabilirliği elde etmek için hassas konumlandırma aşamalarına olanak tanır. CNC tabla uygulamaları, rulmanları dikey ağırlık dağılımı, yatay kesme kuvvetleri ve iş mili dengesizliğinden kaynaklanan dönme momentleri dahil olmak üzere karmaşık çok yönlü yüklere maruz bırakır.
crossed tapered configuration proves ideal for these applications because it accepts simultaneous radial and axial loads from a single compact unit. This capability eliminates the need for stacked bearing arrangements that would consume additional vertical space or compromise structural rigidity.
Endüstriyel robot uygulamaları, modern üretimdeki en zorlu rulman kullanım durumlarından birini temsil etmektedir. Robot döner yataklar, milyonlarca çalışma döngüsü boyunca hassas açısal konumlandırma doğruluğunu korurken uç efektör düzeneklerinin, takım değiştiricilerin ve iş parçalarının toplam ağırlığını desteklemelidir.
Tipik bir endüstriyel robot çevirme uygulaması, bir rulmanı, çok eksenli hareket sırasında eşzamanlı olarak uygulanan 30.000 Newton'a ulaşan eksenel yüklerle birlikte 50.000 Newton'u aşan radyal yüklere maruz bırakabilir. Çapraz konik tasarımlar, bu karmaşık yükleme modellerini geleneksel alternatiflere göre daha etkili bir şekilde ele alarak rulman ömrünü uzatır ve konumsal tekrarlanabilirliği artırır.
Bilgisayarlı tomografi tarayıcıları ve manyetik rezonans görüntüleme ekipmanı gibi tıbbi görüntüleme sistemleri, portal dönüş mekanizmalarında hassas rulmanlar kullanır. Bu uygulamalar, bakım gerektirmeden uzun çalışma aralıklarında olağanüstü dönüş düzgünlüğü, minimum salgı değişimi ve güvenilir performans gerektirir.
stability characteristics of crossed tapered roller bearings prove essential for imaging quality, as any bearing deflection translates directly into image artifacts that compromise diagnostic accuracy. Hospitals and medical facilities depend on reliable bearing performance to minimize equipment downtime and maintain service schedules.
Plaka işleme ekipmanları, litografi makineleri ve hassas metroloji aletleri, olağanüstü moment yük kapasiteleri ve dönme doğrulukları nedeniyle çapraz konik makaralı rulmanlara güvenmektedir. Bu uygulamalar genellikle sıcaklık stabilitesinin kritik olduğu ve geleneksel yağlama yöntemlerinin yetersiz kaldığı kontrollü ortam odalarında çalışır.
precision grade specifications of crossed tapered bearings ensure that equipment can maintain sub-micron positioning accuracy throughout extended production runs, directly impacting manufacturing yield and product quality metrics.
distinction between crossed tapered and crossed cylindrical roller bearing designs significantly influences bearing selection decisions. Both configurations offer crossed arrangement advantages, but their load distribution characteristics differ substantially.
| Performans Boyutu | Çapraz Konik | Çapraz Silindirik |
|---|---|---|
| Eksenel Yük Kapasitesi | Mükemmel | Sınırlı |
| Moment Yükü Taşıma | Üstün | İyi |
| Radyal Yük Kapasitesi | Yüksek | Çok Yüksek |
| Çalışma Sıcaklığı Aralığı | -40 ila 120C | -40 ila 100C |
| Ön Yükleme Ayarı Karmaşıklığı | Orta | Basit |
| Birim Başına Maliyet | Orta | Daha düşük |
Silindirik silindir tasarımları, yükü tüm silindir uzunluğu boyunca yoğunlaştırarak kuvvetleri eşit şekilde dağıtan bir hat teması oluşturur. Bu geometri, birim boyut başına maksimum radyal sertlik sağlayarak silindirik konfigürasyonları tamamen radyal yüklemenin hakim olduğu uygulamalar için ideal hale getirir.
Konik makaralı konfigürasyonlar, yükü makara uçlarında yoğunlaştıran nokta temas desenleri oluşturur ve ardından bu yükü konik geometri aracılığıyla yatak merkezine doğru dağıtır. Bu düzenleme, üstün eksenel ve moment yük taşıma özellikleri kazanmak için radyal yük kapasitesinin bir kısmını feda eder.
Uygulamalar önemli eksenel bileşenler, dirsekli yükler veya karmaşık çok yönlü yükleme modelleri içerdiğinde mühendisler çapraz konik konfigürasyonları seçmelidir. Çapraz silindirik tasarımlar, radyal yükün baskın olduğu ve eksenel bileşenlerin minimum düzeyde kaldığı durumlarda daha ekonomiktir.
Ön yük, operasyonel yüklemeden önce rulman bileşenlerine uygulanan dikkatlice kontrol edilen bir sıkıştırma kuvvetini temsil eder. Bu teknik, iç boşluğu ortadan kaldırır ve sertliği artıran, gürültüyü azaltan ve dönme düzgünlüğünü artıran öngörülebilir bir yük dağılımı oluşturur.
Çapraz konik makaralı rulman sistemlerinde ön yük ayarı, radyal sertlik, eksenel salgı, termal stabilite ve gürültü üretimi dahil olmak üzere birçok kritik performans parametresini doğrudan etkiler. Optimum ön yüke ulaşmak, rakip hedeflerin dengelenmesini gerektirir: hassasiyeti ve sağlamlığı sağlamak için yeterli ön yük, ancak rulman ömrünün aşırı iç stres nedeniyle tehlikeye girmesine neden olacak kadar değil.
XRT060-NT rulman specification suggests preload ranges between 500 and 2000 Newtons, depending on application requirements. Conservative applications requiring minimal noise might employ 500 Newton preload, while high-precision machine tool applications might utilize 1500 to 2000 Newton forces.
Aşırı ön yük, gerilimin neden olduğu malzeme yorgunluğu nedeniyle rulman aşınmasını hızlandırır. Endüstri deneyimi, dinamik yük değerinin yüzde 50'sini aşan ön yük değerlerinin yalnızca gürültü azaltmanın veya sertliğin arttırılmasının rulman ömrünün kısaltılmasını haklı çıkardığı uygulamalarda uygulanması gerektiğini göstermektedir.
bearing selection process begins with comprehensive analysis of application loading conditions. Engineers must quantify radial forces, axial forces, moment loads, and dynamic variations across the complete operational envelope.
Yük analizi, pik yükleri, ortalama yükleri ve döngüsel yükleme modellerini ele almalıdır. Bir takım tezgahı uygulaması, hızlı yavaşlama dizileri sırasında ara sıra 45.000 Newton'a ulaşan tepe kuvvetleriyle birlikte 20.000 Newton'luk sürekli radyal yüklemeyle karşılaşabilir.
Hassas derece seçimi, uygulama tarafından belirlenen dönme doğruluğu gereksinimlerine bağlıdır. Taşlama milleri, tıbbi görüntüleme ekipmanları ve yarı iletken üretim araçları P2 sınıfı performans gerektirirken, standart endüstriyel makineler genellikle P4 sınıflandırmalarıyla yeterince çalışır.
Daha yüksek hassasiyet dereceleri fiyat avantajı sağlar ancak hassas uygulamalarda ürün kalitesini veya ekipman performansını korumak için gerekli olabilecek üstün doğruluk sağlar.
Ön yük stratejisi seçimi, gürültü azaltma, sağlamlık geliştirme ve rulman ömrü hususlarının dengelenmesini gerektirir. Sorunsuz çalışmaya ve konum doğruluğuna öncelik veren uygulamalarda genellikle rulman ömrü boyunca sabit kuvveti koruyan yay ön yükleme stratejileri kullanılır.
Standart yatak malzemeleri eksi 40 ila 100 santigrat derece arasındaki tipik endüstriyel sıcaklıklar için yeterli performansı gösterir. Genişletilmiş sıcaklık aralıkları veya aşındırıcı ortamlar gerektiren uygulamalar, seramik veya paslanmaz çelik bileşenler dahil olmak üzere özel malzeme seçimlerini gerektirebilir.
Nihai rulman seçimi, rulman masraflarını beklenen servis aralıkları, bakım gereksinimleri ve risk azaltma değeriyle karşılaştıran maliyet-fayda analizi gerektirir. Toplam ekipman maliyetinin yüzde 5'ini temsil eden bir rulman, yüksek değerli üretim operasyonlarını etkileyen aksama sürelerini ortadan kaldırıyorsa, premium özellikleri haklı gösterebilir.
Başarılı rulman kurulumu titiz yüzey hazırlığı ile başlar. Montaj yüzeyleri tüm kirletici maddeleri temizlemek için temizlenmeli ve montaj öncesinde yatak bileşenleri nakliye hasarları veya kusurları açısından incelenmelidir.
Rulmanlar konumlandırıldıktan sonra, ön yükleme uygulaması kalibre edilmiş ekipman kullanılarak dikkatli bir şekilde sürdürülmelidir. Yay ön yükleme sistemlerinin, çalıştırmadan önce yük ölçümü testi yoluyla belirtilen kuvvetleri sağladığı doğrulanmalıdır.
Altlık tabanlı ön yük ayarı, hedef ön yük değerlerine ulaşmak için altlık yığını kalınlığının dikkatli bir şekilde hesaplanmasını gerektirir. Her rulman boyutu ve konfigürasyonunun ayrı ayrı hesaplanması gereken benzersiz aralık gereksinimleri vardır.
Yeni rulman kurulumları, yüklerin tam çalışma seviyelerine ulaşmadan önce kademeli olarak arttığı kademeli bir parlatma periyodundan yararlanır. Bu yaklaşım, rulman bileşenlerinin en uygun konumlara yerleşmesine olanak tanır ve başlangıçtaki aşınmayı yuvarlanma elemanları arasında eşit şekilde dağıtır.
Parlatma süreleri, uygulamanın ciddiyetine bağlı olarak genellikle 8 ila 24 saat arasında uzanır. Parlatma sırasında operatörler, tam yükte çalışma başlamadan önce olası kurulum sorunlarını belirlemek için rulman sıcaklığını, gürültüyü ve titreşim izlerini izlemelidir.
Düzenli durum izleme, rulmanın servis ömrünü uzatır ve ciddi arızaları önler. Titreşim analizi, sıcaklık eğilimi ve akustik izleme, rulman bozulmasına karşı erken uyarı sağlar.
Çapraz konik rulmanlar, herhangi bir radyal veya eksenel yönden önemli yükleri kabul edebilen birleşik bir rulman düzeneği oluşturmak için çapraz açılarda düzenlenmiş birden fazla konik makara seti kullanır. Geleneksel açısal temaslı rulmanlar tipik olarak bilyalı yuvarlanma elemanları kullanır ve yükleri yalnızca sınırlı açısal aralıklarda kabul edebilir. Çapraz konik tasarımlar, yükleri daha eşit şekilde dağıtır ve daha kompakt form faktörleriyle üstün moment yükü kapasitesi sağlar.
Yetersiz ön yükleme, yük değişiklikleri sırasında yuvarlanan elemanların konum değiştirmesine olanak tanıyan iç yatak boşluğuna izin vererek farklı tıklama veya gürültü oluşturma modelleri oluşturur. Optimum ön yükleme, kontrollü yuvarlanma elemanı temasını korurken bu açıklığı ortadan kaldırır, böylece sorunsuz, sessiz çalışma sağlanır. Ancak aşırı ön yük, sürtünmeden kaynaklanan ısı üretir ve rulman aşınmasını hızlandırır, sonuçta malzeme yorgunluğu geliştikçe gürültünün artmasına neden olur.
Rulman servis ömrü büyük ölçüde uygulama yüklerine, ön yükün büyüklüğüne, çalışma sıcaklığına ve yağlama kalitesine bağlıdır. Uygun bakım ile orta düzeyde yükleme koşulları altında, çapraz konik rulmanlar genellikle 50.000 ila 200.000 çalışma saatine ulaşır. Yüksek stresli uygulamalar bu aralığı 10.000 ila 50.000 saate düşürebilirken, hafif yüklemeli dikkatle yönetilen uygulamalar servis ömrünü 300.000 saatin üzerine çıkarabilir.
Dikey yönlendirme uygulamaları, değiştirilmiş ön yükleme stratejileri gerektirir çünkü yerçekimi, yükü rulman bileşenleri aracılığıyla sürekli olarak uygular. Ağırlık ön yüklemesi kullanışsız hale gelir ve tasarımcılar genellikle yerçekimi etkilerinden bağımsız olarak sabit kuvveti koruyan yay ön yükleme sistemlerini kullanır. Sıcaklık değişiklikleri sırasında rulmanın aşırı ön yüklenmesini önlemek için dikey uygulamalarda termal genleşmenin de dikkatli bir şekilde dikkate alınması gerekir.
Yetersiz ön yükleme, aşırı iç boşluğa yol açarak gürültü oluşumuna, salgı artışına ve sertliğin azalmasına neden olur. Aşırı ön yük, yuvarlanma elemanının yorulmasını hızlandırır ve çalışmadan birkaç saat sonra yuvarlanma yolunun dağılmasına neden olabilir. Kurulum prosedürleri her zaman üretici spesifikasyonlarına tam olarak uygun olmalı ve doğrulama ölçümleri, ekipman çalıştırılmadan önce ön yük büyüklüğünü doğrulamalıdır.
Standart çapraz konik rulmanlar, yağlayıcı özelliklerine bağlı olarak eksi 40 ila 120 santigrat derece arasında güvenilir bir şekilde çalışır. Genişletilmiş sıcaklık uygulamaları özel malzemeler ve yağlayıcılar gerektirir. Yüksek sıcaklık rulmanları, 150 ila 200 derecelik çalışmaya uygun sentetik yağlayıcılarla eşleştirilmiş seramik yuvarlanma elemanlarını kullanabilir. Düşük sıcaklık uygulamaları, aşırı soğuk koşullarda akışkanlığı koruyan özel gresler gerektirir.
Rulman durumu izleme, yuvarlanma elemanı yüzey kusurlarını tespit etmek için titreşim analizi, sürtünme artışlarını tespit etmek için sıcaklık izleme, yeni başlayan çatlamayı tespit etmek için akustik emisyon algılama ve aşınma partikül oluşumunu tespit etmek için yağlanmış sistemlerde yağ analizi dahil olmak üzere birden fazla tamamlayıcı teknik kullanır. Normal çalışma sırasında temel işaretlerin oluşturulması, rulman arızası yakınlaşmadan önce ince bozulma modellerinin tespit edilmesini sağlar.
Rulman düzeneklerine giren kirletici parçacıklar, yuvarlanma yolu yüzey aşınmasını hızlandıran ve rulman servis ömrünü önemli ölçüde azaltan aşındırıcı maddeler olarak işlev görür. Laboratuvar testleri, parçacık kirliliğinin rulman ömrünü yüzde 50 veya daha fazla azaltabildiğini göstermektedir. Uygun sızdırmazlık, temiz kurulum ortamları ve toz, nem veya diğer kirletici maddelerin girişini önlemek için düzenli bakım, rulman performansının korunması açısından çok önemlidir.
Yağlama yöntemi seçimi çalışma hızlarına, sıcaklıklara ve çevresel kısıtlamalara bağlıdır. Gresle yağlama basitlik sağlar ve minimum düzeyde bakım gerektirir, orta hızlı uygulamalara uygundur. Yağlama, yüksek hızlı işlemler için üstün ısı dağılımı sağlar ve filtreleme sistemleri aracılığıyla kirlenme kontrolünü kolaylaştırır. Bazı uygulamalarda, yağ dağıtım verimliliğini minimum sıvı tüketimiyle birleştiren yağ-hava yağlaması kullanılır.
Rulman bileşenlerinde dökülme, çatlama veya ciddi aşınma meydana geldiğinde onarımın ne pratik ne de ekonomik olduğu kanıtlanır. Makaralı rulmanlar kapalı sistemler olarak tasarlanmıştır ve dahili bileşenlerin değiştirilmesi son derece pahalı olacaktır. Standart endüstri uygulaması, arıza tespiti üzerine rulmanın tamamen değiştirilmesini içerir. Önleyici bakım ve durum izleme, rulman güvenilirliğini yönetmek ve beklenmedik ekipman arıza sürelerini önlemek için en uygun maliyetli yaklaşımları temsil eder.
