SIZJ12 Rot Ucu Rulmanı Seçim Kılavuzu: Zorlu Uygulamalarda Neden Mükemmeldir?

Giriş: Eklemli Sistemlerin Mühendislik Omurgası

Mekanik tasarımda, yanıltıcı derecede basit ancak rot ucu yatağı kadar kritik öneme sahip çok az bileşen vardır. SIZJ12 rulman yüksek statik yükleri yönetmek, açısal yanlış hizalamayı karşılamak ve endüstriyel ortamların zorluklarına dayanmak üzere tasarlanmış, küresel kaymalı yatak konseptinin geliştirilmiş bir evrimini temsil etmektedir. SIZJ12 tanımı, 1/2-20 UNF dişi dişlerle uyumlu belirli bir boyut ve diş standardını kodlar; bu da onu, genel alternatiflere göre performans yükseltmeleri sunarken mevcut birçok bağlantı tasarımı için kolay bir çözüm haline getirir.

Bu kılavuz, SIZJ12 seçiminin ardındaki mühendislik mantığını keşfetmek için katalog spesifikasyonlarının ötesine geçmektedir. 28kN statik yük kapasitesini, çelik-çelik kayar temasının sonuçlarını ve onu sol dişli SILZJ12 gibi varyantlardan ayıran pratik hususları analiz ediyoruz. Tasarım mühendisleri ve bakım uzmanları için bu nüansları anlamak, inşaat ekipmanı bağlantılarından yüksek döngülü otomasyon kollarına kadar çeşitli uygulamalarda hizmet ömrünü ve sistem güvenilirliğini optimize etmek için çok önemlidir.

Temel Özellikler: SIZJ12 Rulman Boyutlarının ve Yük Değerlerinin Çözümü

SIZJ12, küresel kaynaklı makinelerde sıklıkla görülen hibrit bir tasarım seçeneği olan emperyal diş boyutuna sahip metrik boyutlu bir çubuk ucudur. Aşağıdaki tablo, herhangi bir mühendislik seçim sürecinin temelini oluşturan temel fiziksel ve performans özelliklerini özetlemektedir. Bu özellikler, rulmanın belirli yük yolları, zarf kısıtlamaları ve bakım aralıkları için uygunluğunu doğrudan etkiler.

28 kN'lik statik yük değeri özellikle zorlu uygulamalar için dikkat çekicidir. Bu rakam yalnızca teorik bir maksimum değil aynı zamanda yatağın, yuvarlanma yolu veya bilyede kalıcı deformasyon olmaksızın sabit, dönmeyen bir yükü destekleyebileceğini gösteren doğrulanmış bir değerdir. Kova bağlantılarının ve stabilizatör ayaklarının statik tutma sırasında en yüksek yüklere maruz kaldığı inşaat makinelerinde bu marj, güvenilirlik açısından fark yaratan bir faktör haline gelir. Fosfat kaplı gövde ve krom kaplı bilyeyle birleştirilmiş çelik üzeri çelik kayar temas, düzenli yağlamanın sürdürülmesi koşuluyla SIZJ12'nin tozlu veya hafif aşındırıcı ortamlarda bile hizmet verebilir durumda kalmasını sağlar.

Uygulama Odaklı Tasarım: SIZJ12 Neden Mükemmel?

Performansı SIZJ12 rulman Zorlu uygulamalarda üstün performans, malzeme seçimi, geometrik toleranslar ve küresel kaymalı yatakların kendine özgü özelliklerinin birleşiminden kaynaklanır. Brinelling'i önlemek için hassas hizalama gerektiren yuvarlanma elemanlı rulmanların aksine, SIZJ12'nin küresel iç bileziği ve bilyası, açısal yanlış hizalamayı karşılayarak ultra hassas montaj yapılarına olan ihtiyacı azaltır. Bu tolerans, montajı basitleştirir ve büyük ölçekli üretim ekipmanlarında önemli bir avantaj olan üretim maliyetlerini azaltır.

Ayrıca 1/2-20 UNF dişi dişli, çok çeşitli standart rot uçları ve ayar bağlantılarıyla uyumluluğu sağlar. İnce hatvesi, konum doğruluğunun çevrim sürelerini ve ürün kalitesini doğrudan etkilediği otomasyon ve paketleme makinelerinde kritik önem taşıyan hassas uzunluk ayarlamalarına olanak tanır. içinde ambalaj endüstrisi için rulman Yüksek hızlı aralıklı hareket ve temizliğin önemli olduğu yerlerde SIZJ12'nin sağlam yapısı ve yeniden yağlama kolaylığı, çalışma süresinin korunmasına ve plansız bakımın azaltılmasına yardımcı olur.

• İnşaat Makineleri: Ekskavatör kolları, dozer bağlantıları, vinç bomu destekleri; şok yüklerin ve tozun hakim olduğu yerler.
• Ambalaj Endüstrisi: Şekillendirme-doldurma-kapatma makineleri, karton hazırlama makineleri, konveyör saptırıcılar; hız ve hassasiyetin en önemli olduğu yerler.
• Otomasyon Ekipmanları: Yanlış hizalamanın ve döngüsel yüklemenin doğal olduğu robotik kollar, al ve yerleştir üniteleri, doğrusal aktüatör bağlantıları.

Karşılaştırmalı Analiz: SIZJ12 ve SILZJ12 Sol Yönlü Konu

Yaygın bir seçim ikilemi, SIZJ12 ile sol dişli muadili SILZJ12 arasında seçim yapmayı içerir. Her iki rulman da aynı delik, dış çap, genişlik ve yük değeri özelliklerini paylaşırken, diş yönü, gerdirme veya itme-çekme bağlantı düzeneklerindeki uygulamalarını belirler. Aşağıdaki tablo, seçime rehberlik edecek kritik farklılıkları vurgulamaktadır.

Karşıt dişlere sahip bir bağlantı tasarlarken SIZJ12 ve SILZJ12 kombinasyonu, biyel kolunun basitçe döndürülmesiyle ince uzunluk ayarı yapılmasına olanak tanır. Bu özellikle paketleme makinesi gerdirme sistemlerinde ve tarım ekipmanı direksiyon bağlantılarında kullanışlıdır. Seçim sonuçta mekanik düzene ve ayarlama sırasında uygulanan torkun yönüne bağlıdır; ancak her iki rulman da aynı yük performansını sunarak tasarım esnekliğinin mekanik dayanıklılıktan ödün vermemesini sağlar.

Zorlu Koşullarda Performans: Yüksek Sıcaklık ve Zorlu Ortamlar

SIZJ12 ile ilgili en sık sorulan sorulardan biri, onun yüksek sıcaklık uygulamaları için rot ucu yatağı . Standart çelik-çelik yapı, yüksek sıcaklıklarda (tipik olarak 150°C'ye kadar sürekli, kısa süreler için 200°C'ye kadar zirvelerle) polimer kaplı rulmanlara göre açık bir avantaj sunarken, doğru yağlama kritik faktördür. Temel karbon çeliği gövde ve sertleştirilmiş çelik bilya bu sıcaklık aralığında mekanik özelliklerini korurken PTFE astarlar bozulmaya başlayacaktır.

Uygulamada SIZJ12, ortam sıcaklıklarının rutin olarak 100°C'yi aştığı endüstriyel fırınlarda, asfalt tesisi bağlantılarında ve motor montajlı kontrol çubuklarında kullanılmaktadır. Kullanıcılar, yüksek sıcaklık gresleriyle (perfloropolieter veya sentetik hidrokarbon bazlı olanlar gibi) yatağın aşınma özelliklerini ve yük kapasitesini koruduğunu bildirmektedir. Bununla birlikte, çelik bileşenlerin yüksek sıcaklıklarda genleşmesi iç boşluğu azaltabileceğinden ve yağlamanın yetersiz olması durumunda potansiyel olarak sürtünmenin artmasına yol açabileceğinden, düzenli yeniden yağlama tartışılamaz.

Kurulum ve Bakım En İyi Uygulamaları

SIZJ12 rulmanının tam performans potansiyelini gerçekleştirmenin temeli doğru kurulumdur. Aşağıdaki kontrol listesi, özellikle yüksek titreşimli ortamlarda yaygın arızalardan kaçınmak için kritik adımları özetlemektedir. otomasyon rot ucu yatağı ve inşaat ekipmanı uygulamaları.

• Konu Hazırlığı: 1/2-20 UNF dişlerini iyice temizleyin ve bağlantının titreşime maruz kalması durumunda orta mukavemetli bir diş sabitleyici uygulayın. Çapraz diş açılmasını önlemek için çiftleşme çubuğunun bir pahı olduğundan emin olun.
• Hizalama Kontrolü: SIZJ12 ±8° yanlış hizalamayı karşılasa da, kenar yüklemesini ve erken aşınmayı önlemek için statik veya dinamik koşullar sırasında bu açıyı aşmayın.
• Yağlama: Kurulumdan önce, gresörlükten yüksek kaliteli EP (aşırı basınç) gresi enjekte edin. Yağlayıcıyı kayan yüzeylere eşit şekilde dağıtmak için bilyayı döndürün.
• Tork Uygulaması: Sıkma somununu sıkarken aşırı tork uygulamayın. Rulman muhafazasının distorsiyonunu veya distorsiyonunu önlemek için üreticinin tavsiye ettiği değeri (1/2-20 UNF dişler için genellikle 12–15 N·m) uygulamak için bir tork anahtarı kullanın.

Bakım aralıkları operasyonel görev döngülerine göre ayarlanmalıdır. Tozlu veya yüksek nemli ortamlarda sürekli çalışma için haftalık yeniden yağlama tavsiye edilir. Rulmanın hareketinin pürüzlülük veya artan oynama açısından izlenmesi, aşınmanın başlangıcına işaret edebilir ve ciddi bir arıza meydana gelmeden önce proaktif değişim yapılmasına olanak tanır.

Sıkça Sorulan Sorular (SSS)

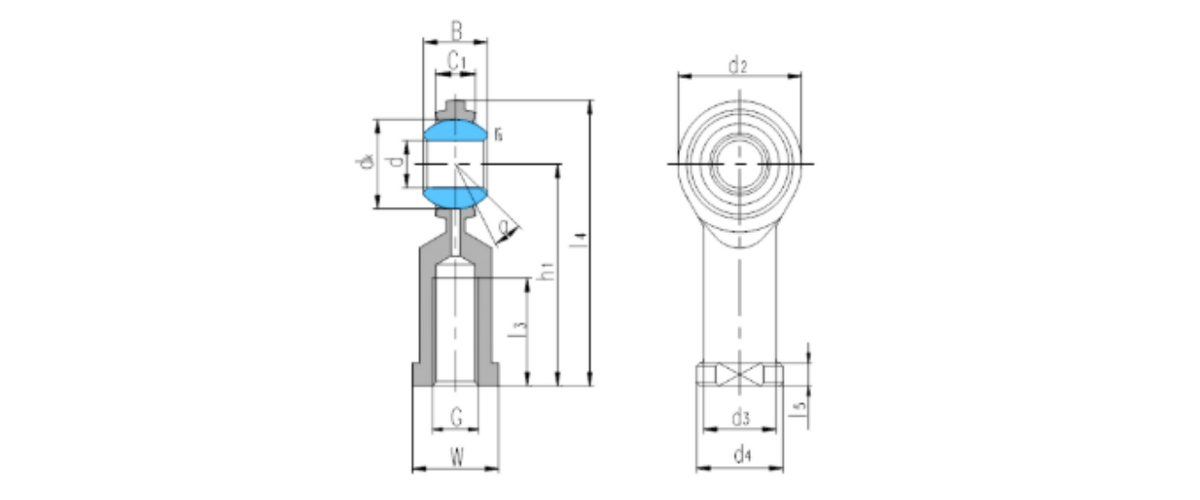

Görsel Genel Bakış: SIZJ12 Rulman Yapısı ve Yük Yolu

Aşağıdaki SVG çizimi, SIZJ12 rot ucu rulmanının kesitsel bir temsilini sunmakta olup, ana bileşenlerini ve küresel arayüz boyunca yük aktarım yolunu vurgulamaktadır. Tasarım, sağlam çelik-çelik temas bölgesini ve standart bağlantılarla bütünleşen dişi dişli konfigürasyonunu vurgulamaktadır.
