2206 AV Nilos Halkası Nasıl Takılır (Adım Adım Kılavuz)

Doğru şekilde yüklemek için 2206AV Nilos Ring'i, dışbükey (açık) tarafı rulman yuvarlanma yoluna bakacak şekilde konumlveırın. Halka, yatağın dış bileziğine aynı hizada oturmalıdır. 2206 AV Nilos Halkası, distorsiyondan uzak kalması gereken c = 0,3 mm tasarım açıklığına sahiptir. Çevre çevresinde düz bir saplama veya eşit kuvvetle bir pres kullanın; asla contanın üzerine doğrudan çekiçle vurmayın.

2206 AV Nilos Yüzüğünü farklı kılan nedir?

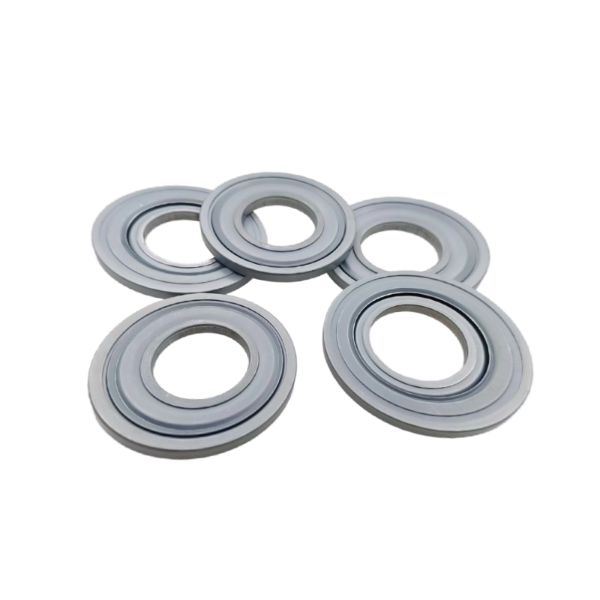

2206 AV Nilos Halkası, kauçuk dudaklı bir conta değil, hassas bir metal labirent contadır. Özel geometriye sahip şekillendirilmiş bir çelik halkadan oluşur. Standart ölçülere göre bu Nilos halkasının iç çapı (d) 30 mm, dış çapı (D) 56,2 mm, genişliği (a) 44 mm ve dudak yüksekliği (i) 2,5 mm'dir. Çelik kalınlığı (c) 0,3 mm'dir. Bu sağlam tasarım, sürtünme ve aşınma yaratan kauçuk contaların aksine, serbest dönüşe izin verirken gresi tutan temassız bir labirent oluşturur.

2206 AV Nilos Yüzük'in adım adım kurulumu

1. Rulman ve yatak deliğini inceleyin

2206 AV Nilos Halkasını takmadan önce rulman dış bileziğinin ve yatak omzunun temiz, kuru ve çapaksız olduğunu doğrulayın. 0,05 mm'den büyük herhangi bir parçacık Nilos halkasını kaldırabilir ve 0,3 mm'lik hassas açıklığı yok edebilir.

2. Doğru yönü belirleyin

2206 AV Nilos Halkasını açık tarafı (görünür oyuk veya girintili taraf) yatağın iç bileziğine bakacak şekilde tutun. Daha düz, kapalı taraf dışarıya bakmalıdır. Bu Nilos halkasının geriye doğru takılması, döküntüleri rulmana hapsederek hızlı aşınmaya neden olur.

3. Eşit oturma basıncı uygulayın

2206 AV Nilos Halkasının yalnızca dış kenarına temas eden düz manşonlu bir mil presi veya hidrolik pres kullanın. Önerilen oturma kuvveti 1,5 – 3,0 kN'dir. Pres yoksa, yumuşak yüzeyli bir tokmak ve dış çapa (56,2 mm) uygun boru şeklinde bir saplama kullanın. Eğilmeyi önlemek için yıldız desenine (6 ila 8 hafif dokunuş) dokunun.

4. Nihai açıklığı ve hizalamayı doğrulayın

2206 AV Nilos Yüzük'in yerleştirilmesinden sonra ring ile rulman iç bileziği arasındaki radyal boşluk 0,2 – 0,4 mm olmalıdır. Dört noktada (0°, 90°, 180°, 270°) sentil kullanın. 0,1 mm'den büyük bir değişiklik yanlış hizalamayı gösterir. Eksenel açıklık (c) tasarlanan 0,3 mm'de kalmalıdır; herhangi bir azalma Nilos halkasının deforme olduğu anlamına gelir.

2206 AV Nilos Halkası için kritik boyutlar

Bu Nilos halkasının doğru montajı, contanın rulman boyutlarına uygun olmasına bağlıdır. Aşağıda temel toleranslar verilmiştir:

• İç çap (d) : 30,0 mm ±0,1 mm
• Dış çap (D) : 56,2 mm 0,1 / -0,0 mm
• Genişlik (a) : 44,0 mm ±0,2 mm
• Dudak yüksekliği (i) : 2,5 mm ±0,05 mm
• Metal kalınlığı (c) : 0,3 mm ±0,02 mm

Bu toleransların ötesindeki sapmalar ya rulmanın kilitlenmesine neden olur (eğer Nilos halkası çok sıkıysa) ya da kirlenmenin girişine izin verir (eğer çok gevşekse). Her zaman kurulumdan önce ölçün.

Nilos halkası takarken sık karşılaşılan hatalar

• Ters yönlendirme : 2206AV Nilos Ring geriye doğru monte edildiğinde kalıntıları temizleyemez. İçeriden yağ kaçar 50–100 saat binlerce saat dayanmak yerine.
• Aşırı sıkma veya doğrudan çekiçleme : Bozulma görüntüyü değiştirir c = 0,3 mm sıfıra yakın açıklık. Nilos halkası iç halkaya sürtünerek birkaç dakika içinde ısınmaya ve gürültüye neden olur.
• Eksantrik oturma : Nilos halkasının bir tarafı diğer tarafına göre daha derindedir. Bu, 0,1 mm'den 0,5 mm'ye kadar değişken bir boşluk yaratarak daha büyük parçacıkların oluşmasına olanak tanır. 150 mikron rulmana girmek için.
• Düşük boyutlu bir drift kullanma : Şundan daha küçük bir sürüklenme 56,2 mm kuvveti Nilos halkasının dudağı üzerinde yoğunlaştırarak hassas labirent profilini kalıcı olarak deforme eder.

Uygun boyutta bir pres aleti kullanarak bu hatalardan kaçının (temas çapı = 56,2 mm ) ve yerleştirmeden önce yönlendirmeyi iki kez kontrol edin 2206 AV Nilos Yüzük .

Başarılı bir Nilos ring kurulumu nasıl onaylanır?

tuşuna bastıktan sonra 2206 AV Nilos Yüzük muhafazaya yerleştirirken iki hızlı doğrulama kontrolü gerçekleştirin:

• Rotasyon testi : Rulman iç bileziğini elle çevirin. Dönmesi gerekir kazıma sesi olmadan sorunsuz bir şekilde . Herhangi bir direnç, Nilos halkasının dönen parçaya temas ettiği anlamına gelir.
• Gömme oturma kontrolü : outer edge of the 2206AV Nilos Ring olmalı 0,1 mm'ye kadar gömme veya gömme muhafaza yüzünün altında. 0,2 mm'den büyük çıkıntı, eksik oturmayı gösterir.

Her iki koşul da karşılanırsa bu Nilos halkası, gresi tutarak ve kaba tozu bloke ederek amaçlanan labirent etkisini sağlar (<30 µm parçacıklar genellikle zararsızdır).

2206 AV Nilos Halkasını kurmak için gerekli araçlar

• Çardak presi veya hidrolik pres (önerilen kuvvet: 1,5 – 3,0 kN )
• İç çapı >30 mm ve dış çapı olan düz, boru şeklinde saplama 56,2 mm
• Sentezme mastarı seti (0,05 mm ila 1,0 mm)
• Temiz, tüy bırakmayan bez ve izopropil alkol
• Dijital kumpas (doğrulamak için d=30 mm and D=56,2 mm kurulumdan önce)

Uygun aletlerin kullanılması bozulmayı önler ve 0,3 mm Nilos halkasının tasarım açıklığı korunur.

2206 AV Nilos Yüzük hakkında sıkça sorulan sorular

2206 AV Nilos Halkası çıkarıldıktan sonra tekrar kullanılabilir mi?

Hayır. 2206 AV Nilos Halkası, presleme sırasında hafifçe deforme olan, hassas biçimde şekillendirilmiş bir metal bileşendir. Çıkarma işlemi neredeyse her zaman c=0,3 mm kalınlığı değiştirir veya labirent profili üzerinde düz noktalar oluşturur. Güvenilir sızdırmazlık için daima yeni bir Nilos halkası kullanın.

Bu Nilos halkası için hangi muhafaza deliği gereklidir?

2206 AV Nilos Halkası, 56,2 mm H7 toleranslı (tipik olarak 56,2 0,03 / -0,0 mm) bir muhafaza deliği gerektirir. 56,25 mm'den daha büyük bir delik Nilos halkasını sabitlemez; dönebilir veya düşebilir. Delik aşınmışsa, metal contalar için belirlenmiş bir tespit bileşiği kullanın veya muhafazayı değiştirin.

Kurulumdan önce Nilos halkasına yağlayıcı sürülmeli mi?

2206 AV Nilos Halkasının dış kenarını ve muhafaza deliğini ince bir gresle (örn. NLGI 2) hafifçe yağlayın. Gresin Nilos halkasının labirent oluğuna girmesine izin vermeyin; aşındırıcı tozları çekebilir. Gerçek bir labirent görevi görmesi için c = 0,3 mm'lik iç açıklık kuru kalmalıdır.

Nilos halkası kauçuk sızdırmazlık halkasıyla nasıl karşılaştırılır?

Sürtünme yaratan kauçuk contaların aksine (0,1–0,3 Nm sürükleme torku), 2206 AV Nilos Halkası temassız bir metal contadır; sıfıra yakın sürtünme katar. Kauçuk contalar 100°C'nin üzerinde arızalanırken, bu Nilos halkası 200°C'ye dayanıklıdır. Ancak Nilos halkası, sıvılara veya çok ince toza (<10 µm) karşı temaslı dudaklı conta kadar etkili bir şekilde sızdırmazlık sağlayamaz. Çalışma koşullarınıza göre seçim yapın.

Doğru Nilos ring kurulumundan sonra performans beklentileri

ne zaman 2206 AV Nilos Yüzük düzgün şekilde monte edildiğinden (açık taraf yatağa doğru, düzgün 0,3 mm açıklık, bozulma yok), rulman şunları elde edecektir:

• Gres tutma: >%95 orijinal gresin orta hızlarda (3000 rpm) 2000 saat sonra yeniden doldurulması.
• Kirletici hariç tutma: Daha büyük parçacıklar 0,1 mm etkili bir şekilde engellenir.
• Sıcaklık artışı: 10°C'den az Nilos halkasının temassız labirent tasarımı nedeniyle ortamın üstünde.

Kurulum prosedüründen sapmalar, 50-200 saat içinde erken rulman arızasına neden olur. 2206 AV Nilos Halkasını her zaman hassas bir bileşen olarak kullanın; dikkatli kullanın, doğru şekilde takın; rulmanınızı binlerce saat boyunca koruyacaktır.
