Yüksek Hızlı Uygulamalar için Doğru Eğik Bilyalı Rulman Nasıl Seçilir?

Yüksek hızlı dönen makineler için en uygun yuvarlanma bileşeninin seçilmesi, çalışma koşullarının, iç geometrinin ve termal yönetimin derinlemesine anlaşılmasını gerektirir. Hassas makineler arasında, eğik bilyalı rulmanlar yüksek dönme hızlarını korurken, birleşik radyal ve eksenel yükleri kaldırabilme yeteneklerinden dolayı tercih edilen seçimdir.

Yüksek Hızlı Operasyonun Taleplerini Anlamak

Takım tezgahı iş milleri, turboşarjlar, yüksek frekanslı motorlar ve havacılık yardımcı güç üniteleri gibi yüksek hızlı uygulamalar, rulman performansından benzersiz talepler getirir. Başlıca zorluklar arasında merkezkaç kuvveti artışı, termal genleşme, yağ filminin bozulması ve kafes kararsızlığı yer alır. Orta hızlarda iyi performans gösteren bir rulman, aşırı ısı oluşumu veya yetersiz iç boşluk nedeniyle yüksek dönme hızlarında zamanından önce arızalanabilir.

Bu zorlukların üstesinden gelmek için mühendislerin çeşitli parametreleri değerlendirmesi gerekir: temas açısı, hassaslık derecesi, kafes malzemesi, yağlama yöntemi ve ön yük. Doğru kombinasyon, düşük sıcaklık artışı, yüksek sertlik ve uzun servis ömrü sağlar.

Eğik Bilyalı Rulmanlar Neden Yüksek Hızlarda Mükemmeldir?

Sabit bilyalı rulmanların aksine, eğik bilyalı rulmanlar, bilyalar ve yuvarlanma yolları arasında belirli bir temas açısıyla tasarlanmıştır. Bu açı, yüksek dönme hızlarına olanak tanırken önemli eksenel yükleri desteklemelerine olanak tanır. Topun çapı, adım dairesine göre ne kadar küçükse ve kafes ne kadar hafifse, yüksek hızlarda merkezkaç kuvveti de o kadar düşük olur.

Çoğu yüksek hızlı endüstriyel uygulama için, 40° temas açısına sahip olanlara göre 15° veya 25° temas açısına sahip rulmanlar tercih edilir. Azaltılmış temas açısı, üretilen ısıyı azaltır ve daha yüksek bir sınırlama hızına olanak tanır. 7308 rulman veri sayfasını incelerken temas açısı "AC" (25°) veya "B" (40°) gibi son eklerle gösterilir. Ultra yüksek hızlı iş milleri için 15°'lik bir versiyon belirtilebilir, ancak 7308 boyutunda daha az yaygındır.

Bir Vaka Çalışması Olarak 7308 Rulman Serisi

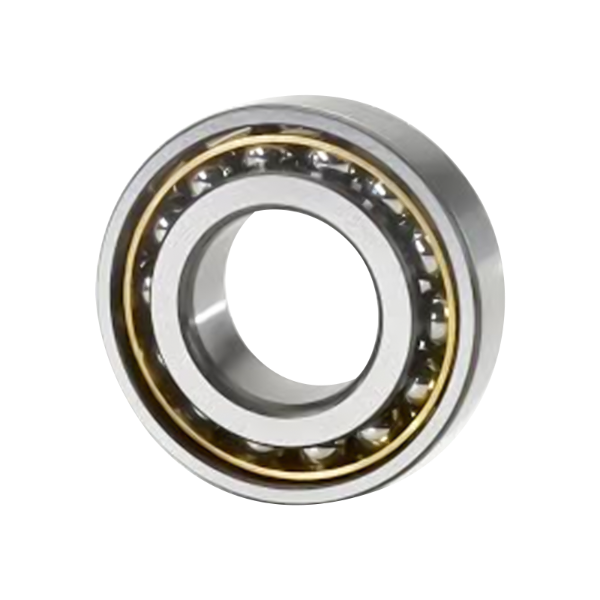

7308 rulman, 40 mm delik, 90 mm dış çap ve 23 mm genişliğe sahip orta büyüklükte eğik bilyalı bir rulmandır. Genel amaçlı millerde, pompalarda, kompresörlerde ve dişli kutularında yaygın olarak kullanılır. Popülerliği, yük kapasitesi ile hız kapasitesi arasındaki dengeden kaynaklanmaktadır. Ancak 7308 ailesinde yüksek hız performansını önemli ölçüde etkileyen birden fazla varyasyon mevcuttur.

7308 Ailesindeki Temel Varyasyonlar

Yüksek hızlı uygulamalar için kaynak seçerken kafes tasarımı ve malzemesi kritik öneme sahiptir. Poliamid (naylon) kafesler hafiftir ve mükemmel yüksek hız özellikleri sunar. 7308 BEP rulman, poliamid kafesli ve 40° temas açılı yaygın bir çeşidi temsil eder. 40°'lik açı daha yüksek eksenel sertlik sağlarken, 25°'lik açıya göre daha fazla ısı üretir. Gerçekten yüksek hızlı uygulamalar için bazı mühendisler pirinç veya PEEK kafesli AC tipini tercih ediyor.

Aşağıdaki tablo, yüksek hızlı seçimle ilgili ana değişkenleri özetlemektedir.

Sınırlayıcı hızın birincil kısıtlama olduğu uygulamalar için, 25° temas açılı ve hafif kafesli bir 7308 rulman, eksenel yük kapasitesi bir miktar azaltılsa bile daha yaygın olan 40° tiplerden daha üstün olabilir.

İç Açıklık ve Ön Yüke Göre Seçim

Yüksek hızlı çalışma, iç açıklığın dikkatli bir şekilde kontrol edilmesini gerektirir. Yüksek hızlarda merkezkaç kuvveti bilyaları dışarı doğru iter ve iç halka genişlerken dış halka daha soğuk kalabilir. Bu, iç radyal açıklığın azalmasına neden olabilir ve girişime veya aşırı ön yüklemeye yol açabilir. Bu nedenle, yüksek hızlara yönelik bir rulmanın, normalden daha büyük bir iç boşlukla, tipik olarak C3 ve hatta C4 sınıfıyla başlaması gerekir.

Çiftler veya takımlar halinde kullanılan eğik bilyalı rulmanlar için ön yük belirleyici bir faktördür. Hafif ön yükleme neredeyse her zaman yüksek hızlı iş milleri için belirtilirken, ağır ön yükleme düşük hızlı, yüksek sertlikteki uygulamalar için ayrılmıştır. Üreticiler, ulaşılabilir maksimum dönüş hızını doğrudan etkileyen ön yük sınıfları (örn. hafif, orta, ağır) sağlar.

10.000 rpm iş mili için 7308 rulmanı değerlendirirken, C3 boşluklu hafif ön yük tipik bir başlangıç ​​noktasıdır. Bunun aksine, orta düzeyde ön yüklemeyle sipariş edilen bir 7308 BEP rulman, özel soğutma önlemleri uygulanmadığı sürece 8.000 rpm'nin üzerinde aşırı ısınabilir.

Kafes Malzemeleri ve Hızdaki Rolü

Kafes yuvarlanma elemanlarını ayırır ve yönlendirir. Yüksek hızlarda kafes kütlesi ve sürtünme baskın hale gelir. Hafif malzemeler kafes kollarındaki merkezkaç yükünü azaltır. Aşağıda eğik bilyalı rulmanlar için yaygın olarak kullanılan kafes malzemelerinin bir karşılaştırması bulunmaktadır.

120°C çalışma sıcaklığının altındaki çoğu yüksek hızlı uygulama için poliamid kafes en iyi hız-maliyet oranını sunar. Bu, 7308 BEP rulmanın genel amaçlı yüksek hızlı dönen ekipmanlardaki popülerliğini açıklamaktadır.

Yüksek Hızlı Eğik Bilyalı Rulmanlar için Yağlama Stratejisi

Yağlama, muhtemelen yüksek hızlı rulman ömrünü etkileyen en önemli faktördür. İki ana yöntem kullanılır: yağ-hava yağlama (yağ buharı veya yağ jeti) ve gres yağlama. Her birinin farklı hız limitleri vardır.

• Gres yağlama daha basit ve daha temizdir ancak baz yağın viskozitesi ve kalınlaştırıcı tipi hızı sınırlandırır. Sentetik yağlara (PAO veya ester) ve düşük viskoziteli baz yağlara sahip yüksek hız gresleri gereklidir. 7308 rulman için, gresle yağlama genellikle yağla yağlama sınırının %60-70'ine kadar olan hızları destekler.
• Yağ-hava yağlama en yüksek hızları sağlar. Hava akımına belirli miktarda yağ enjekte edilerek yağlama sırasında rulman soğutulur. Bu yöntem, 40 mm delik sınıfında 20.000 rpm'yi aşan ultra yüksek hızlı iş milleri için zorunludur.

Sürekli yüksek hızlı uygulama için 7308 rulman seçerken, yağlayıcının hız parametresini (n*dm değeri) doğrulayın. 7308 rulman için dm değeri (mm cinsinden adım çapı × rpm cinsinden dönme hızı) yaklaşık 65 mm × rpm'dir. 500.000'in üzerindeki dm değerlerinde gres marjinal hale gelir ve yağ-hava önerilir.

Hassas Sınıflar: Ne Zaman Gereklidir?

Yüksek hızlı uygulamalar, titreşimi ve dengesizliği önlemek için iyi çalışma doğruluğu gerektirir. Hassasiyet sınıfları ISO P6, P5 ve P4 (veya ABEC3, 5, 7) gibi standartlara uygundur. Standart bir 7308 rulman genellikle P0'dır (normal), orta devir/dakikaya kadar genel endüstriyel hızlara uygundur. Yüksek hızlı iş milleri için sıklıkla P5 ve hatta P4 belirtilir.

Aşağıdaki tablo, hassas sınıfı tipik yüksek hızlı uygulamalarla eşleştirmektedir.

Yüksek hızlı bir ortamda 7308 BEP rulman kullanmayı düşünen çoğu kullanıcı için titreşim kaynaklı aşınmayı önlemek amacıyla önerilen minimum hassasiyet derecesi P5'tir.

Kaçınılması Gereken Yaygın Seçim Hataları

Deneyimli mühendisler bile bazen yüksek hızlar için yanlış seçim yapabiliyor. En sık görülen hatalar şunları içerir:

• 25°'nin yeterli olacağı durumlarda 40°'lik bir temas açısının seçilmesi. 40° daha yüksek eksenel sertlik sunarken daha fazla ısı üretir. Hızın hakim olduğu uygulamalar için 25° açılı temaslı bilyalı rulman genellikle daha üstündür.
• Yağlayıcının hız sınırının göz ardı edilmesi. Uygun olmayan grese sahip yüksek kaliteli bir rulman hızlı bir şekilde arızalanacaktır. Her zaman gresin hız faktörü (n*dm) değerini kontrol edin.
• Aşırı ön yükleme. Çok fazla ön yükleme sürtünmeyi ve ısıyı artırır. Yüksek hızlarda hafif ön yükleme neredeyse her zaman doğrudur.
• Yüksek hız için kapalı (sızdırmaz) bir yatağın seçilmesi. Contalar sürtünmeyi ve ısıyı arttırır. 7308 rulmanda yaklaşık 8.000 rpm'nin üzerindeki hızlar için yağlamalı açık tasarımlar gereklidir.
• Yeterli yağ akışı olmayan çelik kafeslerin kullanılması. Çelik kafesler kayma sürtünmesini yönetmek için daha fazla yağlayıcıya ihtiyaç duyar; poliamid veya PEEK kafesleri doğası gereği daha fazla hız kapasitesine sahiptir.

Spesifikasyon için Pratik Adımlar

Yüksek hızlı dönen bir montaj için eğik bilyalı rulman belirlerken şu sırayı izleyin:

Gerekli hızı rpm cinsinden ve delik boyutunu belirleyin. 7308 rulman için mil çapının 40 mm olduğunu doğrulayın.

n*dm değerini hesaplayın. 400.000'i aşarsa yağlama planlayın.

Temas açısını seçin. Hız önceliği için 25°, eksenel yük önceliği için 40° kullanın.

Kafes malzemesini seçin. Genel yüksek hız için poliamid, zorlu koşullar için PEEK.

İç boşluğu belirtin – minimum C3.

Ön yüklemeyi seçin: yüksek hız için hafif, orta hız için orta ve iyi sertlik.

Hassasiyet sınıfına karar verin: Çoğu yüksek hızlı iş mili için P5, ultra hassasiyet için P4.

Yağlama yöntemini ve yağlayıcı tipini üreticinin verileriyle doğrulayın.

9.000 rpm'ye kadar genel amaçlı bir iş miline uygulanan 7308 BEP rulman için, sentetik yüksek hızlı gres, hafif ön yükleme ve P5 hassasiyeti ile gres yağlama dengeli bir spesifikasyon oluşturacaktır.

Sıkça Sorulan Sorular (SSS)

S1: Standart 7308 rulman yüksek hızda kullanılabilir mi?
Çelik kafesli, normal boşluklu ve gresle yağlamalı standart 7308 rulman orta hızlarla sınırlıdır (tipik olarak 5.000 rpm'nin altında). Yüksek hızlı kullanım için poliamid kafesli, C3 boşluklu ve uygun yağlayıcılı bir versiyon gereklidir.

S2: 7308 rulman ile 7308 BEP rulman arasındaki fark nedir?
7308 rulman genellikle belirtilmemiş kafes ve açıklığa sahip taban tasarımını ifade eder. 7308 BEP rulman, cam elyaf takviyeli poliamid kafesle özellikle 40°'lik bir temas açısını gösterir; bu, çelik kafesli versiyonlara göre daha düşük merkezkaç kütlesi ve daha yüksek hız kapasitesi sunar.

S3: Yüksek hızlı eğik bilyalı rulmanlar için hangi yağlayıcı en iyisidir?
N*dm 500.000'in altındaki hızlar için düşük viskoziteli baz yağlı (örneğin PAO 32 veya 46) sentetik gres uygundur. Bu eşiğin üzerinde çok hafif bir yağla (ISO VG 10–22) yağ-hava yağlaması gereklidir.

S4: 7308 rulmanım için P5 hassasiyetine ihtiyacım olup olmadığını nasıl anlarım?
Uygulamanız 8.000 rpm'nin üzerinde çalışıyorsa ve düşük titreşim gerektiriyorsa (örn. CNC iş mili, taşlama iş mili), P5'i belirtin. Benzer hızlardaki pompalar veya fanlar için P0 veya P6 kabul edilebilir.

S5: 7308 AC rulmanını 7308 BEP rulmanla değiştirebilir miyim?
Yalnızca eksenel yükün yönü ve büyüklüğü uyumluysa. AC tipi 25° temas açısına sahipken BEP 40° temas açısına sahiptir. Değiştirme, sistemin 40° tasarımın daha yüksek ısı üretimini tolere edip edemeyeceğinin ve eksenel sertlik değişikliğinin kabul edilebilir olup olmadığının kontrol edilmesini gerektirir.

Sonuç

Yüksek hızlı uygulamalar için doğru eğik bilyalı rulmanın seçilmesi, temas açısının, kafes malzemesinin, iç boşluğun, ön yükün, yağlamanın ve hassas derecenin dengelenmesini gerektirir. 7308 rulman ailesi çok yönlü bir platform sunarken, 7308 BEP rulman orta hızlı, genel amaçlı iş milleri için güçlü bir çözüm sunar. Gerçek yüksek hızlı çalışma için 25° temas açısına, hafif poliamid veya PEEK kafeslere, hafif ön yüklemeye ve n*dm'nin 500.000'i aştığı durumlarda yağlı yağlamaya öncelik verin. Mühendisler yukarıda özetlenen yapısal yaklaşımı takip ederek zorlu dönüş hızlarında bile uzun hizmet ömrü ve istikrarlı performans elde edebilirler.
