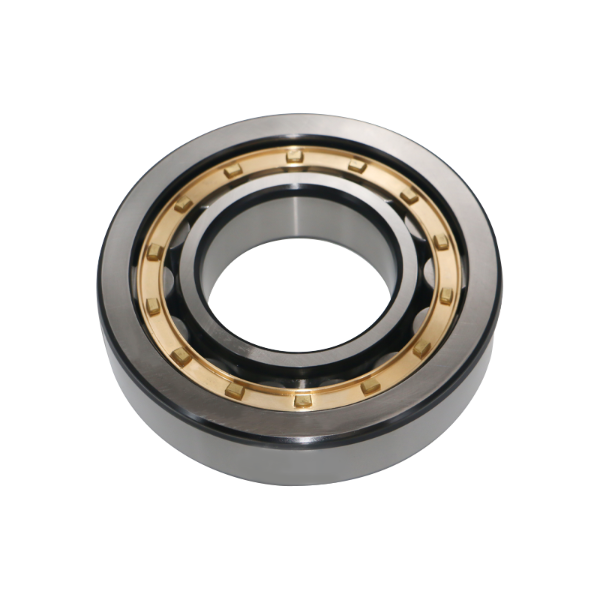

NU 309 Silindirik Makaralı Rulman Neden Motor ve Şanzıman Tasarımlarında Mükemmelleşiyor?

Temel Çıkarım: NU 309 Rulman, Hareketli Bir Rulman Olarak Mükemmelleşiyor

Şaftın termal genleşmesinin kritik bir konu olduğu motor ve dişli kutusu tasarımlarında, NU 309 rulman en güvenilir çözümü sağlar. Flanşsız bir iç halka olan benzersiz tasarımı, şaftın zararlı iç yüklere neden olmadan her iki eksenel yönde serbestçe genişlemesine veya daralmasına olanak tanır. Bu özellik, NU 309 silindirik makaralı rulmanı yüksek hızlı, yüksek güçlü tahrik sistemlerinde yüzer/yersiz konum için tercih edilen seçenek haline getirir ve eksenel termal stres nedeniyle erken rulman arızasını doğrudan önler.

Mühendisler NU 309 rulmanını yalnızca yüksek radyal yük kapasitesi nedeniyle değil aynı zamanda bu özel, vazgeçilmez işlevsellik nedeniyle seçmektedir. Endüstriyel dişli kutularından büyük elektrik motorlarına kadar çeşitli uygulamalarda operasyonel stabilite ve uzun hizmet ömrü sağlayarak temel bir mekanik sorunu çözer.

Tasarım Anatomisi: İç Halkada Neden Flanş Yok?

NU tarzı bir rulmanın tanımlayıcı özelliği, iç bileziğin entegre flanşlardan tamamen arınmış olmasıdır. Her iki flanş da dış halkanın üzerinde bulunur ve silindir ve kafes düzeneğine rehberlik eder. Bu bilinçli tasarım iki kritik mühendislik avantajı sağlar:

1. Sınırsız Eksenel Hareket
Mil, iç bilezikle birlikte yatağın içinde eksenel olarak kayabilir. Bu, aksi takdirde yatağa aşırı yük bindirebilecek zararlı eksenel kuvvetler oluşturmadan, şaftın termal genleşmesini veya büzülmesini (motorlarda ve dişli kutularında başlatma ve kapatma döngüleri sırasında sık görülen bir durum) karşılar.

2. Saf Radyal Yük Desteği
Saf bir yüzer rulman olan NU 309 silindirik makaralı rulman, yalnızca ağır radyal yükleri destekleyecek şekilde tasarlanmıştır. Herhangi bir eksenel yük için kasıtlı olarak tasarlanmamıştır. Bu net yük yolu tanımı, mühendislerin eksenel yük yönetimini şaftın diğer ucundaki özel bir sabit rulmana (örneğin sabit bilyalı rulman veya NUP tasarımlı rulman) atamasına olanak tanıyarak toplam sistem tasarımını optimize eder.

Pratik anlamda bu, bir NU 309 rulman belirlediğinizde, iyi tanımlanmış tek bir amacı olan bir bileşeni seçtiğiniz anlamına gelir: doğrusal şaft büyümesine uyum sağlarken radyal kuvvetleri yönetmek.

Performans Ölçümleri: Yük Değerleri ve Hız Yetenekleri

NU 309 rulman boyutları 45 mm delik (d) x 100 mm dış çap (D) x 25 mm genişlik (B) şeklinde standartlaştırılmıştır. Bu kompakt zarf içerisinde rulman, silindirler ve yuvarlanma yolları arasındaki hat teması nedeniyle önemli miktarda radyal yük kapasitesi sağlar. Standart bir NU 309 ECP rulman tasarımı için temel performans göstergeleri şunlardır:

• Temel dinamik yük değeri (C): ~100.8kN
• Temel statik yük değeri (C0): ~90kN
• Gres/yağ yağlama için hız sınırlaması: ~6.000 - 7.500 dev/dak (ECJ, ECP veya ECM gibi tasarım eklerine ve yağlama yöntemine bağlı olarak)

Bu değerler, NU 309 rulman yük değerinin boyutuna göre son derece yüksek olduğunu doğrulayarak, onu endüstriyel dişli kutusu yüksek hızlı milleri veya ana tahrik motorları gibi ağır radyal yüklere sahip uygulamalar için uygun hale getirir.

Kritik Karşılaştırma: NU 309 vs. NJ 309 vs. NUP 309

Tek sıralı silindirik rulman tipleri arasındaki ince tasarım farklılıklarını anlamak, doğru uygulama için çok önemlidir. Farklılaştırmak için aşağıdaki tabloyu kullanın NU 309 en yakın varyantlarından:

NU 309 ve NJ 309 analizi gerçekleştirirken temel karar faktörü, uygulamanızın rulmanın eksenel mil hareketini karşılamasını mı (NU seçin) yoksa aynı zamanda bir miktar eksenel yükü karşılamasını mı (NJ seçin) gerektirip gerektirmediğidir. NU 309 rulman değişimi veya SKF NU 309 eşdeğeri araştırması genellikle bu işlevsel spesifikasyonlara odaklanır.

Uygulama Mühendisliği: Pratik Kullanım Durumları

Dişli kutusu uygulamalarına yönelik NU 309, özellikle yüksek hızlı giriş milinde son derece yaygındır. Burada şaft, yüksek dönme hızından dolayı hızla ısınır ve önemli miktarda termal genleşme meydana gelir. NU 309 serbest taraflı veya yüzer bir yatak görevi görerek bu genleşmenin aşırı ısınmaya ve tutukluğa yol açabilecek eksenel ön yüke neden olmadan gerçekleşmesine olanak tanır. Benzer şekilde, hareketli yataklı elektrik motoru konfigürasyonu, belirli bir çerçeve boyutunun üzerindeki motorlar için standart bir uygulamadır ve tahrik ucu ve tahrik tarafı olmayan yatakları termal kaynaklı arızalardan korur.

Bir başka pratik örnek ise kompresör uygulamalarına yönelik NU 309'dur. Döner vidalı veya santrifüj kompresörlerde, makine çalışma sıcaklığına ulaştığında rotor mili önemli ölçüde genişler. Rotorun itici olmayan tarafındaki NU 309, gerekli eksenel özgürlüğü sağlayarak, optimum verimlilik için rotorlar arasındaki kritik iç boşlukların korunmasını sağlar.

Seçim Kılavuzu: Son Ekler ve İç Açıklık

Bir NU 309 rulmanı belirtirken son ek kodları performansı etkileyen önemli tasarım ayrıntılarını tanımlar. Örneğin:

• ECP: Cam elyaf takviyeli PA66 kafes, silindir merkezli. İyi bir güç ve yüksek hız kapasitesi sunar.
• ECM: İşlenmiş pirinç kafes, makaralı kılavuzlu. Daha yüksek sıcaklıklar ve zorlu koşullar için uygundur.
• ECJ: Preslenmiş çelik kafes, makaralı kılavuzlu. Sağlam, uygun maliyetli bir seçenek.

Aynı derecede önemli olan, uygun NU 309 yatak boşluğunun seçilmesidir. İç ve dış bilezikler arasında yüksek sıcaklık farkının olduğu uygulamalar için genellikle C3 (normalden büyük) radyal iç boşluk gerekir. NU 309 ECP/C3 rulmanın belirtilmesi, şiddetli termal koşullar altında bile rulmanın negatif boşlukla karşılaşmamasını sağlar, bu da servis ömrünü önemli ölçüde azaltır.

Eski ekipmanlara sahip mühendisler için, NU 309 rulman eşdeğeri veya tam NU 309 rulman değiştirme seçeneklerini bilmek hayati önem taşır. Doğrudan ve güvenilir bir değişim sağlamak için her zaman boyutları, yük değerlerini, tasarım son ekini (ECP, ECM vb.) ve iç boşluk derecesini (örn. C3) eşleştirin. NU 309 rulman çalışma sıcaklığı aralığını ve yağlama gerekliliklerini doğru anlamak, hesaplanan L10 ömrüne ulaşmak için de kritik öneme sahiptir.
